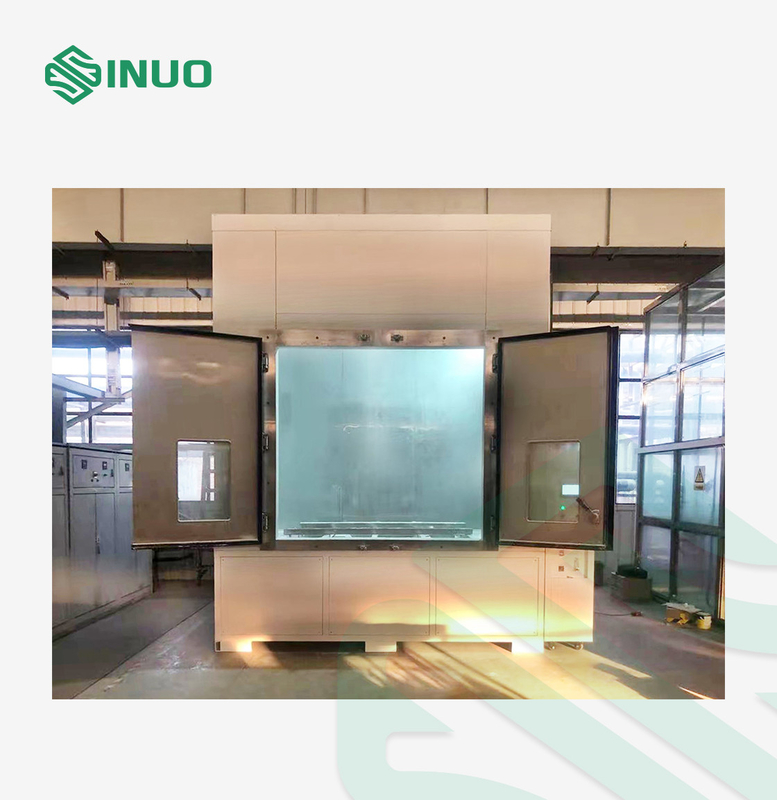

Grande IEC 60529 da câmara IP6X 12 CBM do teste da areia IP56 e da poeira

1. Estrutura do equipamento e técnico:

Tamanho interno da câmara (milímetro): 2000×2000×3000 (Widthx DepthxHeight), pode ser personalizado


Tamanho externo (milímetro): 2700×2300×4200 (Widthx DepthxHeight), assunto ao tamanho real.


Porta: estar aberto dobro (com a janela de observação em cada porta), único tamanho da porta: W900mm*H2500mm.

Há um trilho para transportar a amostra (nota: o cliente pode precisar uma empilhadeira de transferir em primeiro lugar o espécime pesado no trilho), e pode suportar de 1 toneladas do espécime.

Variação da temperatura: RT+10℃~60℃ (sistema do cozimento do aquecimento e da poeira)

Escala de umidade: ≤85%RH

Velocidade do fluxo de ar: não mais do que 2m/s

Concentração de poeira: ³ de 2~4kg/m

Especificação da poeira: O seco o pó do talco que pode passar através do furo quadrado com a peneira 75um e o fio do diâmetro 50um

Tempo da vibração da poeira: 1S-999H ajustável

Tempo de sopro da poeira: 1S-999H ajustável

Desumidificação da poeira: desumidificação de aquecimento elétrica

Modo de funcionamento: modo de programa, modo do valor fixo

Sistema de controlo: tela táctil encaixado do LCD da grande-tela

Dados que salvar e que imprimem

Furo da ligação: φ50 milímetro; com tomada da selagem

Forro da câmara: usando 201 aços inoxidáveis

Parte média: camada da isolação

O corpo da câmara é feito das placas de aço da cor

Proteção da segurança: alarme da sobrecarga do fã, perda da fase do poder, proteção da sequência de fase; parada programada automática e fonte de alimentação eliminada em caso do acidente

Quando não há nenhuma carga, deve haver uma temperatura e um sistema de detecção da umidade com uma função da exposição

Fonte de alimentação: 380V trifásico, 50Hz

2. O pó do talco deve ser filtrado através de uma malha do metal. O diâmetro de fio é 50μm e o tamanho de malha é 75μm. A quantidade de pó do talco é 2kg pelo medidor cúbico da câmara do teste, e o número de usos não excederá 20 vezes. O sistema pode manter uma densidade uniforme da poeira suspendida na câmara do teste.

3. O escudo do assunto de teste é colocado na câmara do teste. A pressão no escudo deve ser mantida abaixo da pressão atmosférica pela bomba de vácuo. A pressão de ar na câmara do teste pode igualmente ser mudada para conseguir mudanças periódicas da pressão na câmara do teste.

4. A finalidade do teste é usar a diferença da pressão para tirar o ar na câmara no equipamento. O volume de bombeamento é 80 vezes o volume do escudo de DUT, e a velocidade de bombeamento não excede 60 vezes o volume do escudo pela hora. Sob nenhuma circunstância se a diferença da pressão exceder 2kPa.

5. O instrumento tem um dispositivo da parada de emergência para assegurar a segurança quando o teste é anormal.

6. A tampa (porta) da câmara selada do teste é selada confiantemente. A parede interna da câmara do teste é feita do material condutor e aterrada para evitar a acumulação de eletricidade estática.

7. O sistema tem a função da recuperação e do tratamento da poeira após o teste.

Vista geral do equipamento

A câmara do teste da poeira da areia é apropriada para teste de selagem da capacidade da resistência das peças e da areia e da poeira do cerco dos produtos, do carro e das peças sobresselentes e dos selos elétricos e eletrônicos das motocicletas. A fim detectar o uso, armazenamento, desempenho do transporte dos produtos elétricos e eletrônicos, carro e peças sobresselentes e selos das motocicletas sob o ambiente da areia e da poeira.

O equipamento de teste usa inteligente e o sistema de controlo humanizado do PLC, o interno do equipamento de teste é feito de 201 de alta qualidade de aço inoxidável, meio é camada da isolação, o cerco é placas de aço da cor. E igualmente tem a grande janela de observação e o dispositivo manual do limpador. A proteção de segurança é boa.

A câmara do teste da areia e da poeira é projetada e fabricada de acordo com IEC60529 o figo 2 IP5X e IP6X.

Configuração principal:
