Câmara cíclica detalhada ASTM B117 do teste de corrosão do pulverizador de sal

ASTM B117CompreensãoCíclicaSpray de salCorrosão Câmara de ensaio

Normas e cláusulas cumpridas

Esta câmara de ensaio de salinidade abrangente pode realizar o ensaio de salinidade neutra (NSS), o ensaio de salinidade de ácido acético, o ensaio de salinidade de ácido acético acelerado de cobre (CASS) de acordo com o GB/T10125-2012,ASTM B117-2002, BS7479:1991, o ensaio de corrosão cíclica também pode ser realizado de acordo com as normas GM9540P, PV1210 e outras.

Esta câmara de ensaio cumpre os requisitos da norma ES 5454, GJB150A, ASTM B117, ASTM B368, ASTM B380, ASTM D1735, ASTM D2247, ASTM G85 A1, GM4465P, ISO9227, DIN 50021, PV1210, NES M0007, 33 (método CCT-1),etc..

Parâmetros técnicos

Visão geral dos equipamentos

Este sistema é composto por câmara de condicionamento, aquecedor a seco, evaporador (refrigeração), tubo de extensão do umidificador, ventilador centrífugo, etc.O objectivo é ajustar a temperatura seca e o ar úmido na câmara de condicionamento após mistura suficiente, e enviado para a câmara de trabalho, entrar na abertura de ar de retorno, enviado de volta para a cavidade de regulação para continuar o ciclo, repetindo o ciclo.

Adotando o método de pulverização por fluxo de ar e o princípio do sifão, a solução salina absorvida é atomizada através do bico e o tamanho das partículas de atomizada é uniforme,que possam garantir a continuidade e a estabilidade do ensaio.

Ambiente de utilização:

Características da câmara

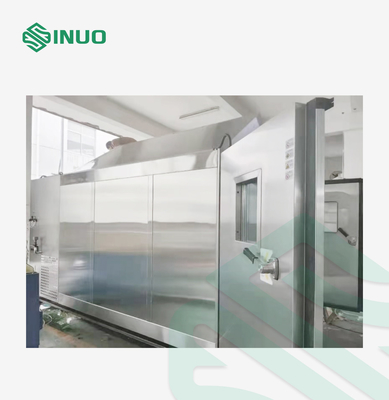

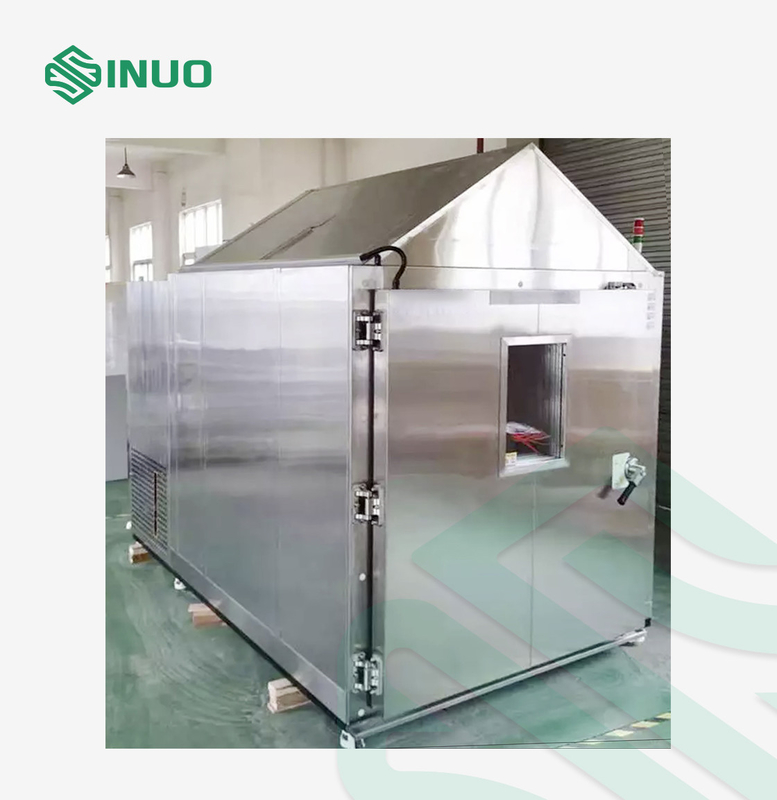

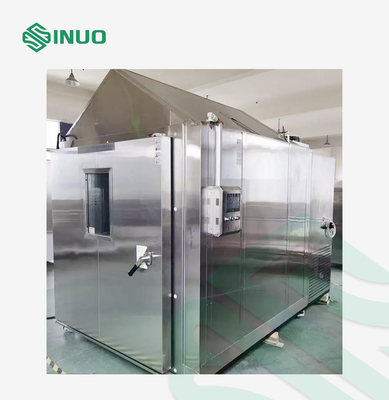

1. A estrutura principal da câmara de ensaio:

1.1 Corpo da câmara de ensaio: o conjunto é feito de chapa de aço inoxidável SUS316, de espessura de 1 mm, resistente a altas temperaturas, ácido e alcalino.aparência limpa e bonita

1.2 Tanque de reabastecimento de solução salina: está fixada uma janela de perspectiva do nível da água, fácil de limpar, fácil de observar o nível da água da solução,conveniente para reabastecer a solução salina a qualquer momento.

1.3 Barril de saturação: barril de aço inoxidável SUS304, com resistência a altas temperaturas e a altas pressões, e fornece o mesmo ar úmido que o interior da câmara.

1.4 Prateleira de amostras de laboratório: o suporte em forma de V é feito de placa de PP com processamento em ranhuras, o suporte de suspensão em forma de 0 é feito de haste de fibra de vidro, resistente à corrosão e resistente à carga.O artigo pode ser colocado num grande número de espécimes, pode também ser ajustado 15°, 30° para a colocação de placas de ensaio.

1.5 O tubo de umidificador do cano do umidificador é importado para o estúdio e, em seguida, o ventilador do estúdio é usado para agitar uniformemente.

1.6 Sistema de ar condicionado: Este sistema é composto por câmara de ar condicionado, aquecedor a seco, evaporador (refrigeração), tubo de extensão do umidificador, ventilador centrífugo, etc.O objectivo é ajustar a temperatura seca e o ar úmido na câmara de condicionamento após mistura suficiente, e enviado para a câmara de trabalho, para a abertura de ar de retorno, enviado de volta para a câmara de regulação para continuar o ciclo, repetindo o ciclo.

1.7 tampa da câmara: tem força e rigidez suficientes para observar o estado de pulverização. A tampa da câmara é aberta e fechada por suportes pneumáticos, o que é conveniente e livre.Adotar uma estrutura de vedação de água para garantir que o spray de sal não transbordeA tampa é automaticamente protegida quando aberta e o ensaio de corrosão cíclica é automaticamente iniciado a partir do ponto de ruptura após o fechamento da tampa.A tampa utiliza um ângulo de 110o ~ 120o para garantir que a água condensada não goteje sobre a peça de ensaio.

1.8 São fornecidos furos de escape de equilíbrio para impedir que a pressão na câmara aumente, de modo a que o fluxo de ar no espaço de trabalho não seja excessivamente perturbado durante o esgotamento.

1.9 Equipados com um funil de separação graduado para recolher e visualizar a precipitação de sal no exterior da câmara.

1.10 Existem duas torres de pulverização, que podem satisfazer a demanda de precipitação de névoa salina de forma mais uniforme e rápida.

1.11 Dispõe de um sistema automático de reabastecimento de água, que reabastece automaticamente quando o nível da água for demasiado baixo.

2Três sistemas de abastecimento de gás:

2.1 A fonte de ar é fornecida pelo ar produzido pelo compressor de ar (fornecido pelo cliente), que é purificado e filtrado pelo ar de primeiro nível,e a pressão do ar do segundo nível é ajustada antes de ser enviada para o tanque saturado.

2.2 Esta câmara de ensaio está equipada com duas válvulas de regulação da pressão de ar. Quando a pressão de ar fornecida pelo compressor de ar estiver ligada,A pressão da primeira válvula reguladora de pressão que entra no gasoduto deve ser regulada para 0.2Mpa

2.3 Quando a segunda válvula reguladora de pressão (ou seja, a válvula reguladora que regula a pressão de pulverização) entra no bico, a pressão deve ser regulada entre 0,07 e 0,1 MPa.

2.4 Sistema pneumático: componentes pneumáticos importados estáveis e fiáveis.

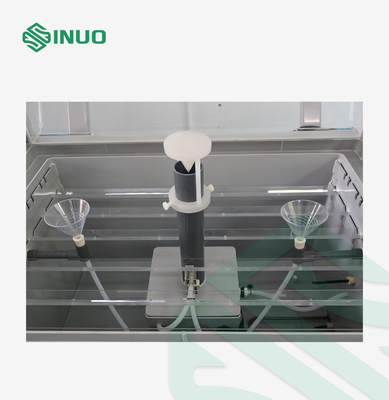

3Sistema de pulverização: o bico pode ser desmontado para facilitar a limpeza

3.1 Adotar o método de pulverização por fluxo de ar e utilizar o princípio do sifão para atomizar a solução salina absorvida através do bico, sendo o tamanho das partículas de atomização uniforme;que possam garantir a continuidade e a estabilidade do ensaio.

3.2 Adota um bocal não cristalino e um dispositivo de pulverização de defleção.de modo a que a precipitação do spray de sal atinja o valor especificado.

3.3 A salmoura, antes da pulverização, é injetada no reservatório de pré-aquecimento através do reservatório de armazenamento da salmoura, pré-aquecida e depois introduzida no bico.A flutuação da temperatura da sala de trabalho após a temperatura constante é menor.

3.4 A quantidade de deposição de sal: De acordo com o tamanho da pressão do bico 1-2 ml/80 cm2/h (16 horas médias),O ângulo ¢ da placa de defleção pode ser ajustado para controlar a quantidade de sal, de modo a que a quantidade de nevoeiro salgado possa atingir 1-2 ml/cm2·h.

3.5 A pressão de pulverização pode ser regulada para 0,8-1,MPa.

4Sistema de refrigeração:

A concepção do sistema de refrigeração aplica a tecnologia de regulação de energia, que pode assegurar o funcionamento normal da unidade de refrigeração.

Pode também ajustar eficazmente o consumo de energia e a capacidade de arrefecimento do sistema de refrigeração para manter o sistema de refrigeração no melhor estado operacional.Usando o método de controlo da temperatura e da umidade equilibradas (BTHC), no caso de funcionamento contínuo do sistema de refrigeração,O sistema de controlo controla a saída do aquecedor através da saída de cálculo automático PID de acordo com o ponto de temperatura definido., e finalmente alcança um equilíbrio dinâmico.

4.1 Condensador: condensador arrefecido a ar.

4.2 Evaporador: trocador de calor com nadadeiras.

4.3 Válvula solenoide: Omron.

5Sistema de controlo:

5.1 Controlador de temperatura e umidade

● Exibição: ecrã LCD a cores de 7 polegadas.

● Método de configuração: menu em inglês, entrada de interface interativa de tela sensível ao toque. Capacidade do programa: 120 grupos e 1200 programas de teste podem ser armazenados.

● Duração do programa: cada grupo de programas pode ter no máximo 99 segmentos.

● Intervalo de configuração:

△Temperatura: -100°C+200°C,

△Humidade: 0~100%RH,

△Tempo: 0°99 horas e 59 minutos.

● Resolução: temperatura: 0,1°C, humidade: 0,1%RH, tempo: 0,1min.

● Entrada: resistência de platina PT100.

● Função de comunicação: Este controlador está equipado com interface RS232/485 (opcionalmente equipado com controlador de modelo de interface USB, que pode exportar e armazenar dados).

● Outras funções: O equipamento possui várias funções de proteção contra alarmes, tais como sobre-temperatura, ventilador sobre-aquecido, sobre-corrente, etc.A função de autodiagnóstico de falha do controlador pode garantir que uma vez que o equipamento é anormal, a fonte de alimentação dos componentes principais será cortada e um sinal de alarme será enviado ao mesmo tempo.

5.2Recolha de dados de medição: resistência de platina PT100.

5.3Outros componentes executivos: contatores, interruptores, botões de CA "Schneider" franceses, pequenos relés da Omron e outros produtos de marca famosa.

5.4 Controlador de temperatura de segurança para expansão de líquido do reservatório de aquecimento a 0-120°C.

5.5 Controlador de temperatura de segurança de expansão do líquido do reservatório de ar saturado 0-120°C.

5.6 Ajuste preciso da pressão primária: incluído o filtro de ar.

5.7 Medidor de pressão: 5 kg/cm2

6Dispositivo de protecção de segurança:

6.1 Desligar automaticamente o dispositivo de alimentação quando o nível da água for baixo

6.2 Dispositivo de desligamento automático por sobre-temperatura

6.3 Dispositivo de alarme sonoro e luminoso

6.4 Protecção contra a sobre-temperatura do reservatório saturado

6.5 Dispositivo de aviso de baixo nível de água do líquido salino

6.6 Alarme de sobrepressão do compressor de refrigeração

6.7 Sinalização do nível da água pura e ausência de alarme
