A câmara do teste de choque térmico da VW 80000 espirra o equipamento de teste MBN da água LV 124-2 K-12

A câmara do teste de choque térmico da VW 80000 espirra o equipamento de teste MBN da água LV 124-2 K-12

Nome da marca:	Sinuo
Número do modelo:	SN4421
MOQ:	1
preço:	Customized
Condições de pagamento:	T/T
Capacidade de abastecimento:	20 grupos/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Calibration Certificate (Cost Additional)

Padrão aplicado:

MBN LV 124-2, VW-80000, etc.

amostra do teste:

Componentes do veículo

Volume interno nominal:

800L ou personalizado

Temperatura de aquecimento:

°C do Rt 10 ~ °C 120

Taxa de aquecimento:

RT+10°C ~105°C≤15min

Volume de água:

3-4 litros pelo respingo/bocal

Ciclo do teste:

Espirrando 3s cada 30min

Temperatura da água:

0-4℃

Detalhes da embalagem:

Caixa da madeira compensada

Habilidade da fonte:

20 grupos/mês

Destacar:

Câmara do teste de choque térmico da VW 80000

Câmara do teste de choque K-12 térmico de MBN LV 124-2

Câmara do teste de choque da temperatura da VW 80000

Descrição do produto

Choque K-12 térmico de MBN LV 124-2 com equipamento de teste da água do respingo

Padrões & cláusulas cumpridos

MBN LV 124-2 2013-08 “componentes elétricos e eletrônicos em uns automóveis de passageiros até as exigências 3.5t- gerais, as condições de teste e a Teste-parte 2: Choque K-12 térmico cláusula 9,12 das exigências ambientais da” com água do respingo

VW-80000: os 2009-10 “componentes elétricos e eletrônicos em veículos motorizados até 3.5t as exigências gerais, choques da temperatura K-12 da cláusula 11,12 das condições de teste e dos testes” com água do respingo

ISO16750-4: 2006 de “veículos estrada - condições ambientais e teste para a equipamento-parte elétrica e eletrônica 4: Teste de choque da água de gelo cláusula 5.4.2 das cargas climáticas da”.

De “veículos estrada GB/T28046.4-2011 - condições ambientais e teste para a equipamento-parte elétrica e eletrônica 4: Teste de choque da água de gelo cláusula 5.4.2 das cargas climáticas da”.

Vista geral do equipamento

Amostras e limitações: Componentes elétricos e eletrônicos automotivos, dimensões a ser determinadas. Este equipamento de teste proibe os testes de substâncias inflamáveis, explosivas, temporárias; o teste de substâncias corrosivas armazenadas; os testes do armazenamento de biológico; os testes do armazenamento de amostras eletromagnéticas fortes da emissão.

Aplicação: Este teste simula a carga do componente quando exposto para espirrar a água enquanto ocorre ao conduzir através das poças. O teste serve para verificar o funcionamento do componente quando sujeitado ao choque-tipo que refrigera por meio da água. Isto acontece ao conduzir em estradas da água durante o inverno. Os modos de falha são rachamento mecânico dos materiais ou das falhas do selo causados por coeficientes diferentes da expansão de temperatura.

Princípio: Pulverize a amostra aquecida à temperatura do teste com água de-ionizada (0-4°C, água da torneira que contém a poeira de 3% o Arizona por peso, muito bem, de acordo com ISO 12103-1. A mistura permanente será assegurada), em uma distância de 300-350 milímetros da amostra. Cada duração 3 s do respingo, e o volume de água são 3-4liters pelo respingo/bocal. A duração <20 s da transição (para a transição manual de DUT entre o armazenamento da temperatura e o espirro) (exigidos somente por ISO 16750-4 e por GB/T28046.4).

Ambiente do uso: A temperatura ambiental é +25 o ° C, a humidade relativa é o ≤ 85% R.H, e o valor medido sob a condição de nenhuma amostra na câmara do teste.

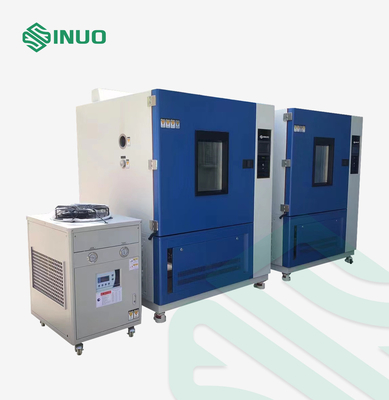

Estrutura: O impacto da água do tipo estrutura, do aquecimento e de gelo da câmara é terminado em duas câmaras, com as separações no meio.

Parâmetros técnicos

Volume interno nominal	800 litros ou podem ser personalizados
Tamanho eficaz da câmara interna	800× 800×1000 (milímetro) ou assunto ao projeto real
Área de aquecimento da caixa	Lado direito
tamanho do suporte da amostra	Para ser determinado
Tamanho exterior	150012201780(milímetro)W×D×H ou assunto ao projeto real
Peso	500kg ou assunto ao projeto real
Ruído de trabalho	≤75db, é medido 1 medidor longe da máquina na frente da máquina e de 1,2 medidores longe da terra
Poder máximo	6kw ou assunto ao projeto real
Corrente máxima	40A ou assunto ao projeto real
Fonte de alimentação	AC380V R monofásico, terra de N + de proteção; escala de flutuação permissível da tensão de 10% V; Escala de flutuação permissível 50±0.5HZ da frequência; Fonte de alimentação do modo de TN-S ou de modo do TT fonte de alimentação; O fio de enterramento protetor que aterra a resistência é menos do que 4Ω O usuário é exigido configurar o ar ou o interruptor de alimentação da capacidade correspondente para o equipamento no local da instalação, e o interruptor deve independentemente ser controlado. Quando o equipamento é usado para colocar a amostra do poder na caixa, a fonte de alimentação da amostra deve usar a fonte da alimentação externa, e a fonte de alimentação da máquina não deve ser usada diretamente;
Variação da temperatura de aquecimento	°C do Rt 10 ~ o °C 120, pode ser ajustado
Taxa de aquecimento	RT+10°C ~105°C≤15min
Volume de água	3-4 litros pelo respingo/bocal

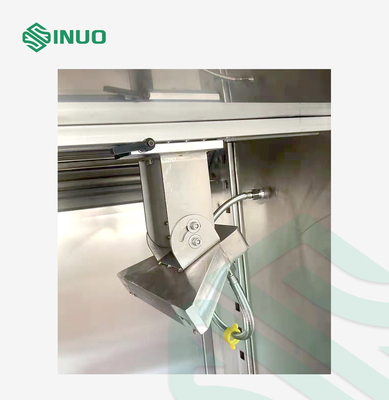

Bocal do respingo	Feito de acordo com figura 31 de MBN LV 124-2 (ou figura 38 de VW8000, etc.) Se a largura do DUT é muito maior do que uma única largura do respingo do bocal do respingo, os bocais múltiplos do respingo devem ser arranjados em uma fileira para espirrar a água a DUT
Modo do respingo	Pulverizador DUT do bocal horizontalmente
Temperatura da água do respingo	0-4℃, compressor da refrigeração + bomba de água de mistura
Meio de teste para espirrar	Água da torneira que contém 3%. Poeira do Arizona por peso, muito bem, de acordo com ISO 12103-1. A mistura permanente será assegurada.
Distância do bocal a DUT	300~350mm
Número de amostras que podem ser colocadas	Único ou múltiplo [o tamanho total está na escala do × 500 do × 400 do × D300 do × H de W (os milímetros)]
Ciclo do teste	Espirrando 3s cada 30min. O tempo de ciclo pode ser ajustado, segundo as indicações de figura 30 de MBN LV 124-2 ou de figura 37 de VW8000, etc.
Número de ciclos	100, podem ser ajustados

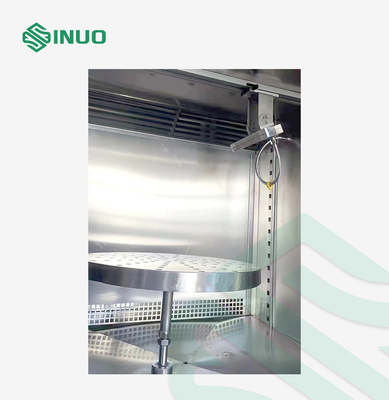

Arranjo do bocal	Alinhado no lado esquerdo da câmara interna, enfrentando a amostra
Fixação da amostra do teste	Fixado no quadro de montagem na câmara, o sentido é mesmo que o sentido do sentido de carregamento.

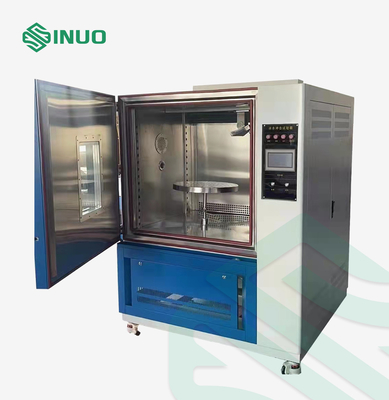

Estrutura da câmara	Material interno da câmara: SUS316# 1.2mm de aço inoxidável grosso; Material exterior da câmara: SUS304# 1.0mm de aço inoxidável grosso; Caixa de sopro de aquecimento: SUS304# camadas grossas, internas e exteriores de 1.0mm de aço inoxidável duas, com material de isolação térmica no meio, situado no lado direito da câmara do teste.; A caixa de controle e a câmara do teste são integrais; A água do pulverizador é recuperada na parte inferior da câmara do teste; O bocal de pulverizador é ficado situado no lado esquerdo da câmara do teste e fixado por um lado; A parte inferior da câmara do teste é soldada em uma estrutura da malha pelo aço do canal, a superfície superior é colocada com a placa de aço para montar o chassi do quadro de montagem da amostra, e sistema de aquecimento de sopro da conexão aberta do furo no lado direito da câmara do teste.
Porta da câmara	Única porta Punho à prova de explosões Janela transparente da névoa Limpador da janela
Janela de observação	Localizado na porta, tamanho 600x600mm
Iluminação	Iluminação interna
Painel de controle	Relação homem-máquina do controle, interruptor de alimentação, interruptor de iluminação, relação homem-máquina da reserva 7inch
Armário de controle da distribuição de poder	Interruptor de poder total, controlador da relação da humano-máquina, placa de distribuição do poder, ventilador de refrigeração, protetor de temperatura excessiva, bomba de água.
Sistema da recuperação da água	Use o ciclo de reciclagem inferior para conseguir a conservação de água
Sistema de fonte da água da lama	O SUS316# de aço inoxidável é usado para fazer o tanque de água da fonte de água da lama, e a anti-cristalização da água da lama que agita o dispositivo, a bomba de água da fonte de água da lama e o dispositivo de regulamento da pressão da tubulação de fonte da água é assegurada para assegurar à pressão constante o pulverizador constante da alimentação em corrente.
Suplemento à água da lama	Manualmente, a água enlameada preparada pode diretamente ser introduzida no tanque da lama.
Sistema de limpeza da tubulação	A fim impedir a obstrução do solo do encanamento, a fonte de água será começada automaticamente após o teste, e o solo no encanamento será limpado. A válvula de solenoide profissional da fonte de agua potável.
Fonte de água	Conectado diretamente à tubulação de água, o ≥ exigido 2kgf/cm2 da pressão da fonte de água
Sistema de controlo elétrico
Controlador	Controlador de tela táctil do LCD Dividido no ciclo de aquecimento, no ciclo do pulverizador, na ação de bomba, na ação de limpeza, etc.
Sistema de refrigeração	Usando o compressor de França Tecumseh
Uma comunicação	Pode ser usado como uma monitoração e um sistema de controle remoto para gravar dados de teste
Modo de operação	Modo de programa/modo do ajuste
Ajustando o modo	Chinês/relação inglesa, entrada de toque
controle de operação	Conector externo do sinal do interruptor de paradas da operação, após o gerencio no poder, simplesmente curto o conector comandar o controlador executar ou parar a ação
Proteção da segurança
Bomba do pulverizador	Sobrecarregue a proteção, procurar um caminho mais curto a proteção
Poder	Proteção do escapamento, sobrecarga e para procurar um caminho mais curto a proteção
Agitando o motor	Sobrecarregue a proteção, procurar um caminho mais curto a proteção
Exigências do ambiente do armazenamento	A temperatura ambiental deve ser mantida dentro de 0 °C ~ °C +35
Exigências do local da instalação	Os painéis de parede da esquerda e do direito-lado da câmara do teste não serão menos de 800mm da parede, e a distância da parede dianteira à parede não será menos de 1000mm. Confirme por favor se o equipamento pode entrar na entrada ou a passagem, elevador, etc., de modo a para não afetar o progresso de seu projeto.
Modo de transporte	Transporte da máquina inteira

Perguntas & respostas

Q: Que é o tamanho eficaz da câmara interna para este dispositivo?
: Pode ser personalizado

Q: Que é o sistema da recuperação da água para este dispositivo?
: Usa o ciclo de reciclagem inferior para conseguir a conservação de água.
