Câmara da umidade do equipamento de teste IPX1 da proteção do ingresso do pulverizador de água do IEC 60529 IPX6

IEC 60529 IPX1 à câmara de teste da umidade do ingresso da água IPX6

Padrões & cláusulas cumpridos

IEC60529: 2013 “graus de proteção fornecidos pelo cerco (código) do IP” IPX1, IPX2, IPX3, IPX4, IPX5 & IPX6

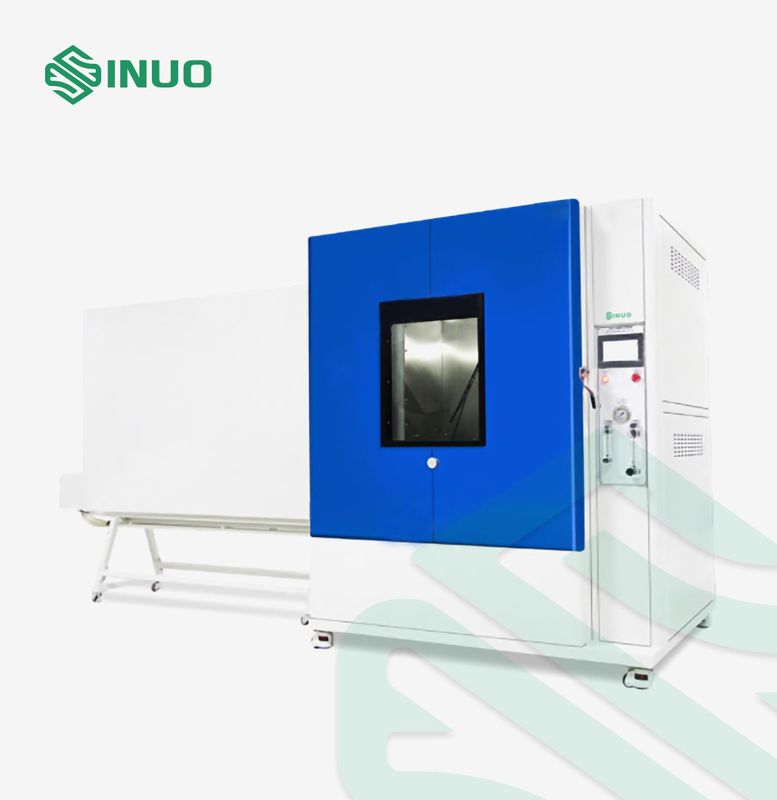

Vista geral do equipamento

Ambiente do uso:

Fonte de alimentação: AC220V±5%/50Hz, 10KVA, ou exigências locais da fonte da alimentação do cliente do fósforo.

Lugar do uso: ° C da temperatura 15-35, humidade relativa 25%-75%, pressão atmosférica 86 ~ 106kpa (860 mbar -1060 mbar), lá deve ser equipado com a iluminação e interruptor impermeável do escapamento (ou soquete), a terra precisa de ser liso, e a função da entrada e da drenagem de água deve ser boa.

Nascente de água: agua potável ou água da torneira sem impurezas, equipadas com o filtro da limpeza da água.

Amostras e limitações: Produtos elétricos e eletrônicos, automóveis, peças da motocicleta, aparelhos eletrodomésticos, produtos de uma comunicação, iluminação e dispositivos exteriores do sinal, etc.

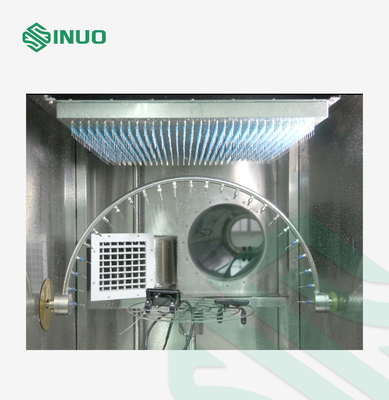

Estrutura: O equipamento de teste consiste em um chassi, em um mecanismo vertical do gotejamento, em um mecanismo de pulverização de oscilação da água do tubo, em um mecanismo jorrando da água, em um túnel, em um armário de controle elétrico e em uma plataforma giratória. O mecanismo vertical do gotejamento é montado na parte superior da câmara interna. O mecanismo de oscilação é instalado no meio da câmara interna, duas extremidades é fixado nas paredes laterais da câmara interna. O mecanismo jorrando da água é ficado situado no lado esquerdo e conectado à câmara interna através do túnel longo, que asseguram a distância entre o bocal e a amostra. A amostra é colocada na plataforma giratória, a plataforma giratória é causada ao gerencio pelo motor que conduz em uma velocidade de rotação de 1r/min para os testes IPX1~IPX6, para fazer o cerco do espécime a ser espirrado em todos os sentidos ou pulverizado de todos os sentidos praticáveis; e a altura da plataforma giratória pode ser adjuted manualmente, para combinar a distância do teste da agulha à amostra. Este sistema inteiro é equipado com um dispositivo da limpeza da filtragem da água para impedir o bloqueio do furo de pino. E o sistema de teste adota o tipo estrutura da câmara.

Aplicação:

Para verificar abaixo o desempenho protetor do cerco para componentes de produtos, de automóveis, das peças da motocicleta, de aparelhos eletrodomésticos, de selos e de lâmpadas eletrônicos e elétricos:

Gotejamento da água no grau IPX1 e IPX2

Água que pulveriza e que espirra no grau IPX3 e IPX4.

Jatos de água no grau IPX5 e IPX6

Princípio: Assegure-se de que o gotejamento da água, o pulverizador de água ou o alcance da velocidade do jato de água o valor exigido padrão controlando o fluxo da fonte de água, e para conseguir a pressão equivalente controlando a profundidade da amostra imergida na água, para produzir um fluxo uniforme da água ou da pressão sobre a área inteira do cerco.

Parâmetros técnicos

1. Mecanismo vertical do gotejamento
Área do gotejamento	WD=600×600mm, outros tamanhos pode ser personalizado
Altura do gotejamento	a distância de 200mm da agulha à amostra é conseguida ajustando a altura da plataforma giratória ou levantando o espécime
Velocidade do gotejamento (Volume de água)	1+0.5 0mm/min ou 3+0.5 0mm/min ajustáveis
Abertura do furo de pino da agulha	Φ0.4mm
Afastamento do furo do gotejamento	20mmx20mm
Posição da caixa do gotejamento	Localizado na parte superior da câmara interna, fixada
2. mecanismo de pulverização de oscilação da água do tubo
Tubo de oscilação	R400, R200 é opcional, feito de aço inoxidável
Abertura do furo de pino da agulha	Φ0.4mm
Pulverize a distribuição dos furos	IPX3: sobre um arco ou do lado 60° do ponto central (120°) IPX4: sobre o 180° inteiro do semicírculo Afastamento do furo: 50mm
Interruptor IPX3/4	Interruptor mudando um determinado número de agulhas do furo cego ou agulhas do através-furo
Ângulo de oscilação	IPX3: 120° (±60°); IPX4: 350° (±175°)
Velocidade de oscilação	IPX3: 4s /cycle (2×120°); IPX4: 12s /cycle (2×350°);
Volume de água	1-10L/min ajustável
3. Mecanismo jorrando da água
Sentido jorrando da água	Horizontal

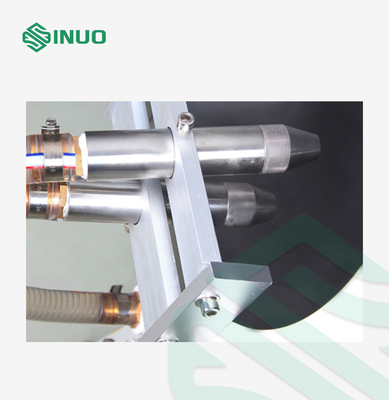

Diâmetro interno do bocal	IPX5: Ф6.3mm; IPX6: Ф12.5mm
Taxa da entrega	IPX5: 12.5±0.625L/min; IPX6: 100±5 L/MIN, medidor de fluxo é rotameter direto ajustável manualmente
Distância do bocal à superfície do cerco	2.8m ((a distância do bocal à superfície do centro da plataforma giratória, padrão exige 2,5-3M)
Método fixo do bocal	Fixação mecânica
4. General
Calibre de pressão	0~0.25MPa, pode ser exposição
Duração do teste	o minuto 0.01S~99.9, pode ser pré-ajustado
Plataforma giratória	Diâmetro: Φ400mm; velocidade de rotação: 1r/min, pode pausar em 4 ângulos, a altura de levantamento: 350-600mm, carregando o capactity: ≤50kgs
Material da câmara	A câmara e o túnel internos são feitos de aço inoxidável
Sistema da circulação da água	O teste é processado na câmara, o equipamento tem a bilt-no tanque de água, a água pode ser reciclado. E a câmara interna tem uma água que recolhe o dispositivo, a água do teste é recolhida automaticamente no tanque de armazenamento da água através do chassi. A entrada da água pode automaticamente ser controlada através da válvula de flutuador no tanque de água, o sistema pode dar para fora os alarmes da detecção do alarme de nível da água do alto e baixo, que podem eficazmente impedir que a bomba seja devida danificado secar o escassez de água. Também, há um dispositivo de limpeza do filtro na posição da entrada da água.
Proteção da segurança	Proteção da sequência de fase, proteção do escapamento, proteção do escassez de água, proteção anormal.
