Câmara dos testes do código do IP de Jet Nozzle da câmara do teste de pulverizador da água de IPX3 IPX6

O IEC 60529 IPX3 à água IPX6 pulveriza a câmara dos testes do código do IP de Jet Nozzle

Padrões & cláusulas cumpridos

IEC60529: 2013 “graus de proteção fornecidos pelo cerco (código)” IP5 &IP6 do IP

Vista geral do equipamento

Ambiente do uso:

Fonte de alimentação: AC220V±5%/50Hz, 10KVA, ou exigências locais da fonte da alimentação do cliente do fósforo.

Lugar do uso: ° C da temperatura 15-35, humidade relativa 25%-75%, pressão atmosférica 86 ~ 106kpa (860 mbar -1060 mbar), lá deve ser equipado com a iluminação e interruptor impermeável do escapamento (ou soquete), a terra precisa de ser liso, e a função da entrada e da drenagem de água deve ser boa.

Nascente de água: agua potável ou água da torneira sem impurezas, equipadas com o filtro da limpeza da água.

Amostras e limitações: Produtos elétricos e eletrônicos, automóveis, peças da motocicleta, aparelhos eletrodomésticos, produtos de uma comunicação, iluminação e dispositivos exteriores do sinal, etc.

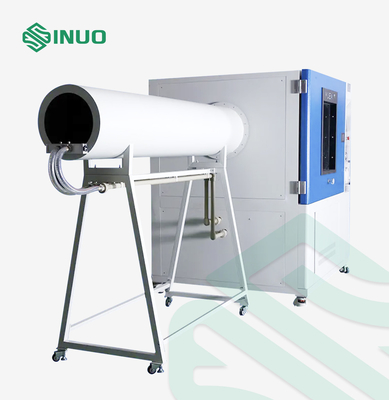

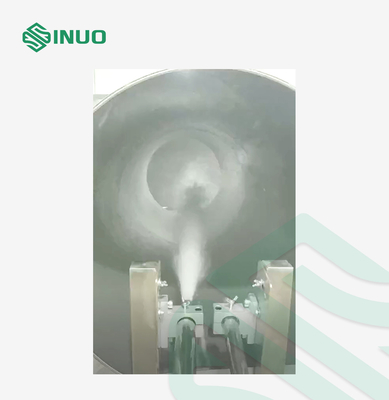

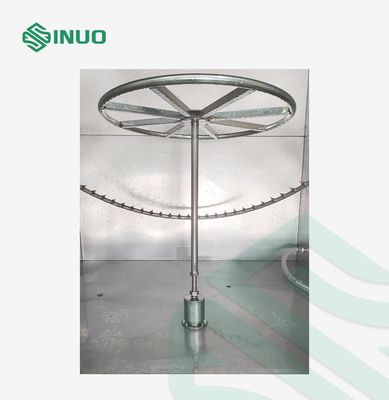

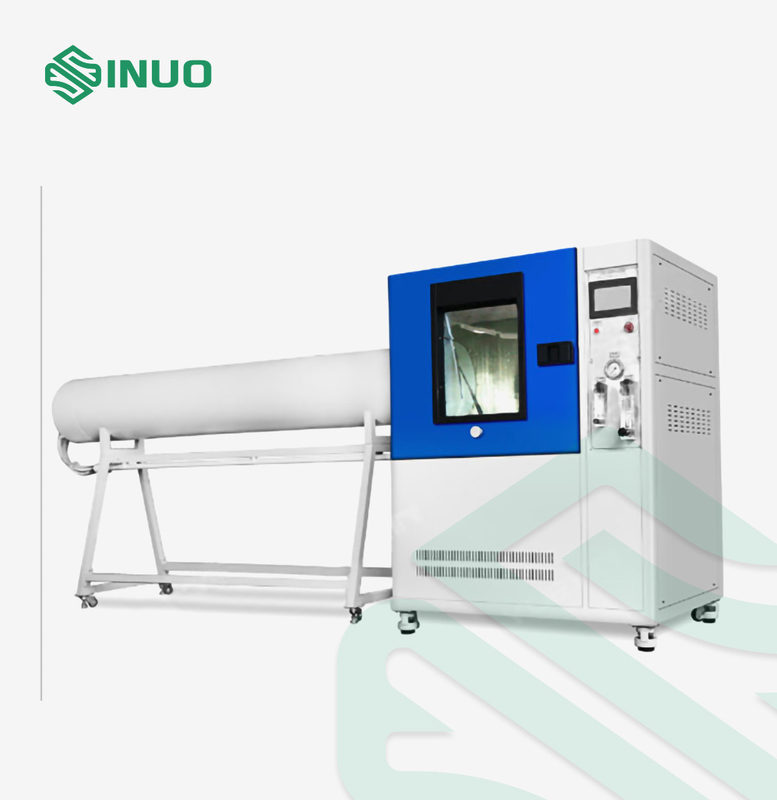

Estrutura: O equipamento de teste consiste em um chassi, em um mecanismo de pulverização de oscilação da água do tubo, em um mecanismo jorrando da água, em um túnel, em um armário de controle elétrico e em uma plataforma giratória. O mecanismo de oscilação é instalado no meio da câmara interna, duas extremidades é fixado nas paredes laterais da câmara interna. O mecanismo jorrando da água é ficado situado no lado esquerdo e conectado à câmara interna através do túnel longo, que asseguram a distância entre o bocal e a amostra. A amostra é colocada na plataforma giratória, a plataforma giratória é causada ao gerencio pelo motor que conduz em uma velocidade de rotação de 1r/min, para fazer o cerco do espécime a ser espirrado em todos os sentidos ou pulverizado de todos os sentidos praticáveis; e a altura da plataforma giratória pode ser adjuted manualmente, para combinar a distância do teste da agulha à amostra. Este sistema inteiro é equipado com um dispositivo da limpeza da filtragem da água para impedir o bloqueio do furo de pino. E o sistema de teste adota o tipo estrutura da câmara.

Aplicação: Para verificar o desempenho protetor do cerco para produtos, automóveis, as peças da motocicleta, aparelhos eletrodomésticos, selos e lâmpadas eletrônicos e elétricos sob a água que pulveriza e que espirra no grau IPX3 & IPX4 e nos jatos de água no grau IPX5 e IPX6.

Princípio: Assegure-se de que o alcance da velocidade do pulverizador de água e do jato de água o valor exigido padrão controlando o fluxo da fonte de água, faça o cerco do espécime a ser espirrado em todos os sentidos ou pulverizado de todos os sentidos praticáveis.

Parâmetros técnicos
