A chuva do equipamento de testes do ingresso da água de IPX1 IPX4 pulveriza IEC 60529 da câmara do teste do código do IP

Câmara do teste do código do IP do ingresso da água do pulverizador da chuva IPX1/2/3/4 do IEC 60529

Padrões & cláusulas cumpridos

IEC60529: 2013 “graus de proteção fornecidos pelo cerco (código)” IPX1 do IP, IPX2, IPX3, IPX4.

Vista geral do equipamento

Ambiente do uso:

Fonte de alimentação: AC380V±5%/50Hz, 15KVA, ou exigências locais da fonte da alimentação do cliente do fósforo.

Lugar do uso: ° C da temperatura 15-35, humidade relativa 25%-75%, pressão atmosférica 86 ~ 106kpa (860 mbar -1060 mbar), lá deve ser equipado com a iluminação e interruptor impermeável do escapamento (ou soquete), a terra precisa de ser liso, e a função da entrada e da drenagem de água deve ser boa.

Nascente de água: agua potável ou água da torneira sem impurezas, equipadas com o filtro da limpeza da água.

Amostras e limitações: Produtos elétricos e eletrônicos, automóveis, peças da motocicleta, aparelhos eletrodomésticos, produtos de uma comunicação, iluminação e dispositivos exteriores do sinal, etc.

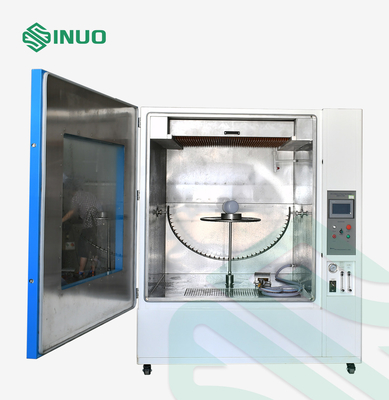

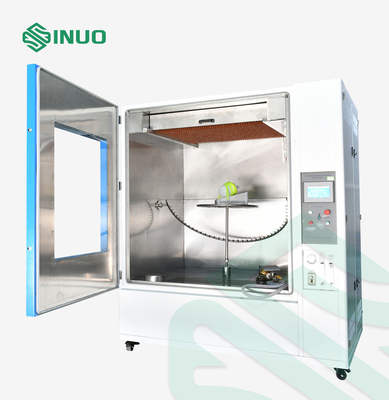

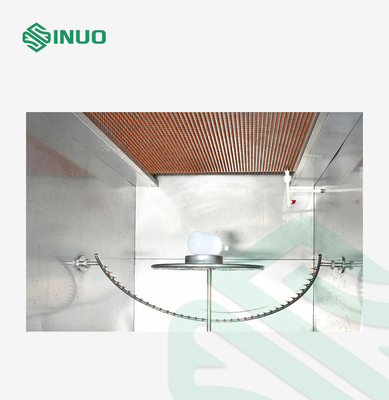

Estrutura: O dispositivo é composto de um mecanismo do gotejamento, de um mecanismo de oscilação, de um armário de controle elétrico e de uma plataforma giratória. A caixa do gotejamento é fixada à parte superior da câmara. O mecanismo de oscilação é instalado para dentro da câmara interna, e as extremidades esquerdas e direitas do tubo de oscilação são fixadas à parede lateral da câmara interna. Há uma plataforma giratória, tem uma velocidade de rotação de 1r/min, usada para o teste de IPX1 ~IPX4; Com o bloco do apoio da amostra 15°, usado para o teste IPX2; a altura da plataforma giratória pode ser ajustada manualmente, combinando a distância 200mm da agulha à amostra. O equipamento de teste é equipado com um dispositivo de limpeza do filtro de água para impedir o bloqueio do furo de pino. Este sistema inteiro adota o tipo estrutura da câmara.

Aplicação: Para verificar o desempenho protetor do cerco para produtos, automóveis, as peças da motocicleta, aparelhos eletrodomésticos, selos e lâmpadas eletrônicos e elétricos sob o gotejamento da água no grau IPX1 & IPX2 e a água que pulverizam e que espirram no grau IPX3 & IPX4.

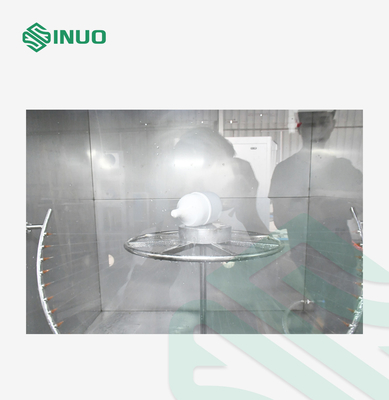

Princípio: Assegure-se de que a velocidade de gotejamento ou velocidade de pulverização alcance o valor exigido padrão controlando o fluxo da fonte de água, o equipamento de teste pode produzir um fluxo uniforme de gotas da água sobre a área inteira do cerco (IPX1 e IPX2) ou fazer o cerco do espécime a ser espirrado em todos os sentidos (IPX3 e IPX4).

Parâmetros técnicos
