Do gotejamento vertical da chuva do equipamento de testes IPX1 do ingresso da água do IEC 60529 IPX4 tubo de oscilação

Gotejamento vertical da chuva IPX1~4 do IEC 60529 e equipamento de testes de oscilação do tubo

Padrões & cláusulas cumpridos

IEC60529: 2013 “graus de proteção fornecidos pelo cerco (código) do IP” IPX1, IPX2, IPX3 & IPX4.

Vista geral do equipamento

Aplicação: Para verificar o desempenho protetor do cerco para produtos, automóveis, as peças da motocicleta, aparelhos eletrodomésticos, selos e lâmpadas eletrônicos e elétricos sob o gotejamento da água no grau IPX1 & IPX2 e a água que pulverizam e que espirram no grau IPX3 & IPX4.

Amostras e limitações: Produtos elétricos e eletrônicos, automóveis, peças da motocicleta, aparelhos eletrodomésticos, produtos de uma comunicação, iluminação e dispositivos exteriores do sinal, etc.

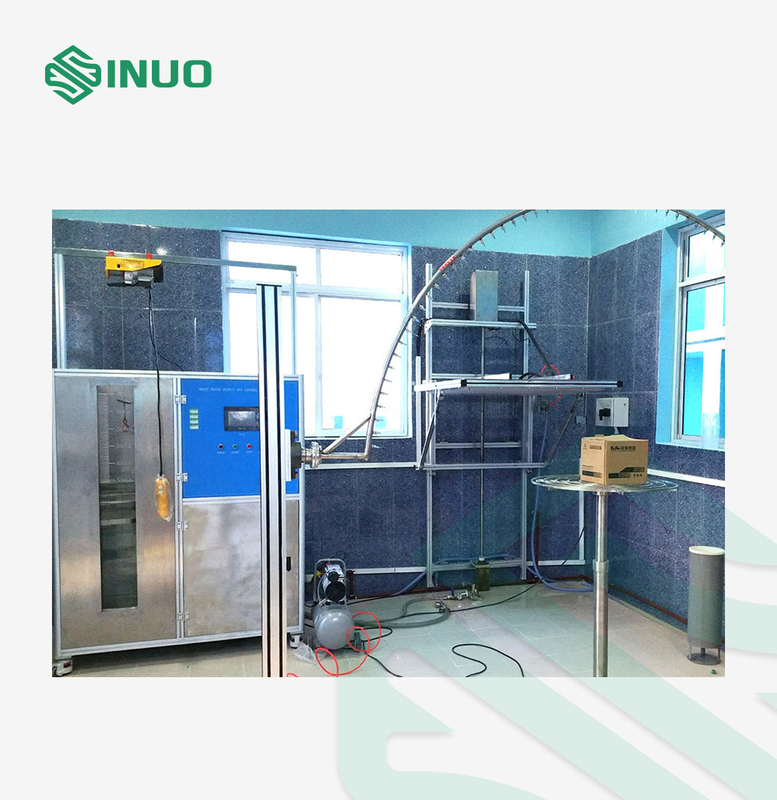

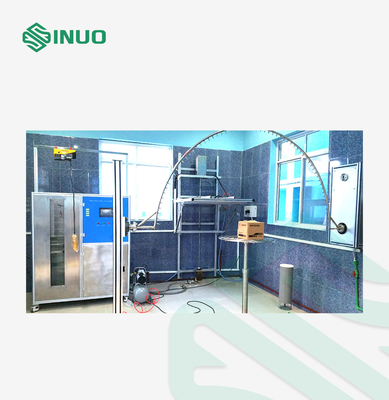

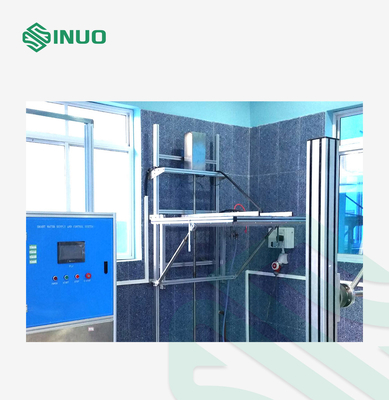

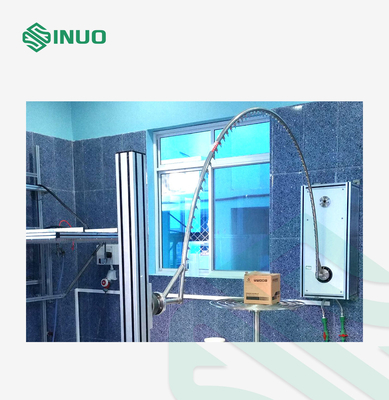

Estrutura: O equipamento de teste consiste em um mecanismo do gotejamento, em um mecanismo de oscilação, em um armário de controle elétrico e em uma plataforma giratória. O suporte da caixa do gotejamento é tapeçaria e com função da anti-gota, que pode levantar automaticamente controlado pelo motor. Uma extremidade do mecanismo de oscilação é montada na parede, e a outra extremidade do mecanismo de oscilação é fixada no apoio do assoalho, o tubo é causada oscilar pela condução do motor. A plataforma giratória tem uma velocidade de rotação de 1r/min, usada para o teste de IPX1 ~IPX4; a plataforma giratória pode ser 15° inclinado, usado para o teste IPX2. O equipamento de teste é equipado com um dispositivo de limpeza do filtro de água para impedir o bloqueio do furo de pino. Este sistema inteiro adota o tipo aberto estrutura.

Princípio: Assegure-se de que a velocidade de gotejamento ou velocidade de pulverização alcance o valor exigido padrão controlando o fluxo da fonte de água, o equipamento de teste pode produzir um fluxo uniforme de gotas da água sobre a área inteira do cerco (IPX1 e IPX2) ou fazer o cerco do espécime a ser espirrado em todos os sentidos (IPX3 e IPX4).

Ambiente do uso:

Fonte de alimentação: AC380V±5%/50Hz, 15KVA, ou exigências locais da fonte da alimentação do cliente do fósforo.

Lugar do uso: ° C da temperatura 15-35, humidade relativa 25%-75%, pressão atmosférica 86 ~ 106kpa (860 mbar -1060 mbar), lá deve ser equipado com a iluminação e interruptor impermeável do escapamento (ou soquete), a terra precisa de ser liso, e a função da entrada e da drenagem de água deve ser boa.

Nascente de água: agua potável ou água da torneira sem impurezas, equipadas com o filtro da limpeza da água.

Parâmetros técnicos
