Câmara do teste de Jet Fan Nozzle Water Moist do equipamento de testes do ingresso da água de IPX9K

IPX9 água de alta temperatura de alta pressão Jet Fan Nozzle Test Chamber

Padrões & cláusulas cumpridos

IEC60529: 2013 “graus de proteção fornecidos pelo cerco (código)” IPX9 do IP, figura 7 12.

Da “veículo-graus estrada ISO20653-2013 de proteção (código) do IP - proteção do equipamento elétrico contra objetos estrangeiros, água e acesso” figura 7, 8, 9 e tabela 7 (9K)”

DIN40050-9 da “veículo-graus estrada da proteção (código) do IP - proteção contra objetos estrangeiros, água e a tabela elétrica 8 do equipment>figure 8and do acesso (9K)”

Parâmetros técnicos

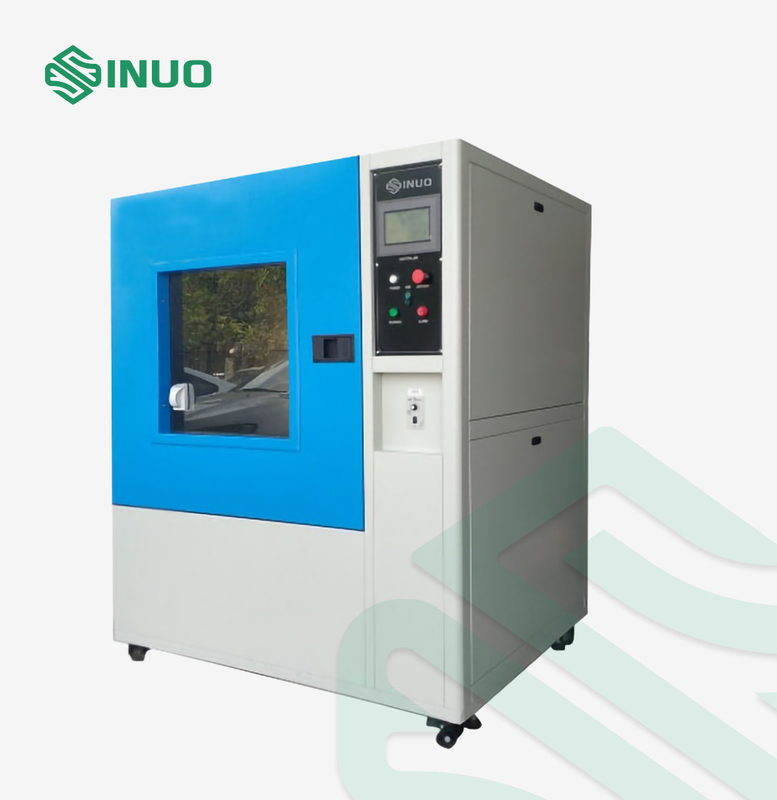

Vista geral do equipamento

Ambiente do uso:

Fonte de alimentação: AC380V±5%/50Hz, 15KVA, ou exigências locais da fonte da alimentação do cliente do fósforo.

Lugar do uso: ° C da temperatura 15-35, humidade relativa 25%-75%, pressão atmosférica 86 ~ 106kpa (860 mbar -1060 mbar), lá deve ser equipado com a iluminação e interruptor impermeável do escapamento (ou soquete), a terra precisa de ser liso, e a função da entrada e da drenagem de água deve ser boa.

Nascente de água: agua potável ou água da torneira sem impurezas, equipadas com o filtro da limpeza da água.

Amostras e limitações: Vechiles do passageiro, ônibus, lâmpadas, motocicletas e outros peças e componentes, assim como outros produtos que precisam de ser testados sob (IPX9K) o ambiente IPX9.

Estrutura:

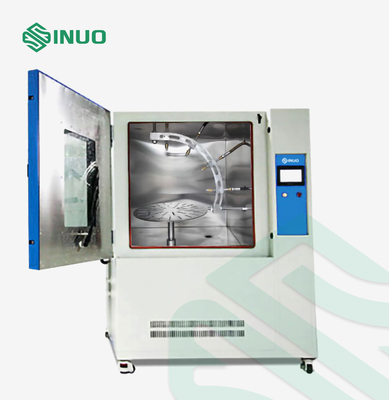

O dispositivo é composto de um chassi, de um mecanismo do pulverizador de água, de um dispositivo de alta temperatura de alta pressão, de uma plataforma giratória e de um armário de controle elétrico.

1. A embalagem exterior da câmara é feita da placa de aço de alta qualidade. A câmara interna e todas a plataforma giratória são feitas de SUS304 de aço inoxidável para assegurar impermeável e anticorrosivo. A câmara do teste tem seu próprio sistema de circulação da água, e tem uma água que recolhe o dispositivo para dentro. A água do teste é recolhida automaticamente no tanque de armazenamento da água através do chassi. A entrada da água pode automaticamente ser controlada através da válvula de flutuador no tanque de água, o sistema pode dar para fora os alarmes da detecção do alarme de nível da água do alto e baixo, que podem eficazmente impedir que a bomba seja devida danificado secar o escassez de água.

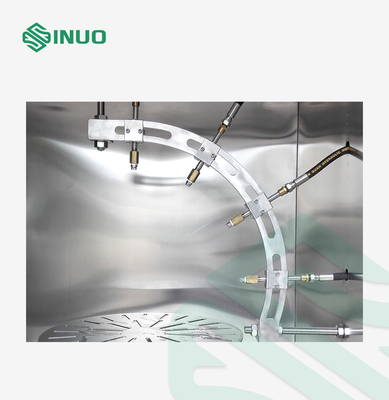

2. 4 bocais padrão são instalados no 0°, 30°, 60°, posição de 90° do suporte do anel.

3. O dispositivo incorporado do termostato do aquecimento de água assegura-se de que a temperatura da água do teste cumpra as exigências padrão. A água de alta pressão é fornecida pela bomba de água de alta pressão com a conversão de frequência, e o fluxo jorrando da água pode ser pré-ajustado no tela táctil.

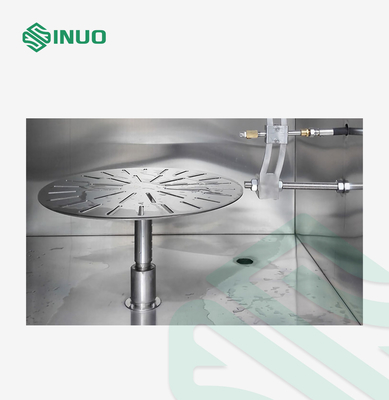

4. A câmara do teste é equipada com uma plataforma giratória, a plataforma giratória é causada ao gerencio pelo motor que conduz em uma velocidade de rotação de 1r/min, para fazer o cerco é pulverizada de todos os sentidos praticáveis.

5. O aquecimento de água, a temperatura constante, a pressão de água, o volume de água, o tempo do pulverizador de água de c, o processo do programa do ciclo e a ação da rotação da plataforma giratória são controlados pelo armário de controle elétrico.

Aplicação: Para verificar o desempenho protetor dos componentes de vechiles da estrada, de lâmpadas, de motocicletas e de outras peças sob a alta pressão e de água da temperatura que jorra no grau IPX9 (IPX9K).

Princípio: Assegure-se de que a velocidade jorrando da água alcance o valor exigido padrão controlando o fluxo, a temperatura e a pressão da fonte de água, o cerco está pulverizado de todos os sentidos praticáveis com um córrego da água dos bocais padrão do teste segundo as indicações de figura 7, 8 e 9. do IEC 60529.
