Pulverizador de água de oscilação do equipamento de testes do ingresso da água do tubo do IEC 60529 IPX3 IPX4

Equipamento de testes de oscilação da umidade da chuva do tubo de IPX3 IPX4

Padrões & cláusulas cumpridos

IEC60529: 2013 “graus de proteção forneceram pelo cerco (código)” IPX3 & IPX4 do IP, figura 4.

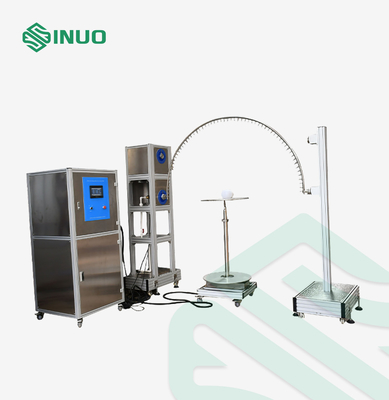

Vista geral do equipamento

 Amostras e limitações: Produtos elétricos e eletrônicos dos automóveis, as peças da motocicleta, os produtos de uma comunicação, os aparelhos eletrodomésticos, iluminação e dispositivos exteriores do sinal, etc.

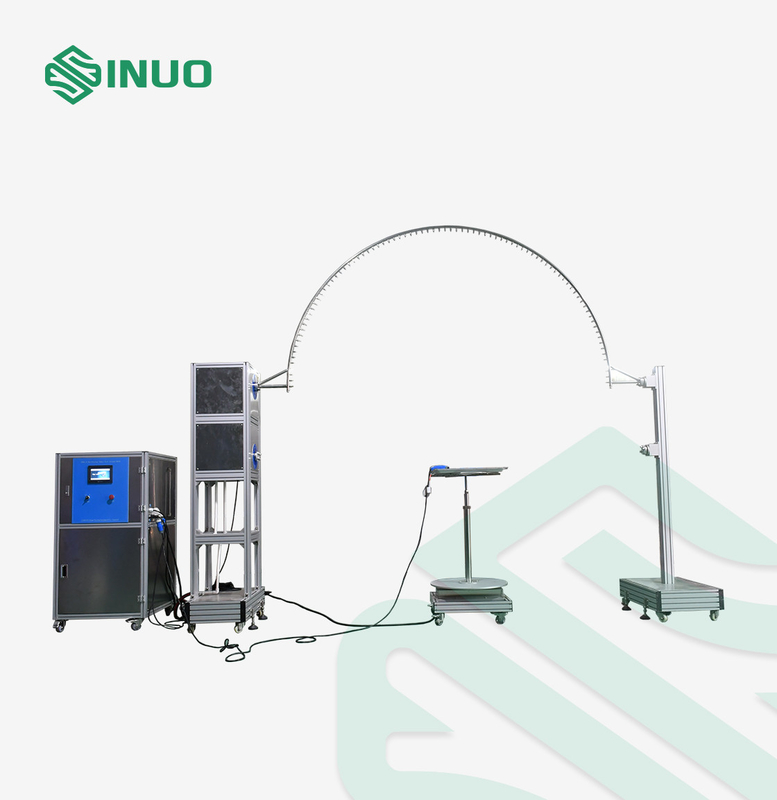

Estrutura: O equipamento de teste consiste em um mecanismo de oscilação do balanço, em um armário de controle elétrico e em uma plataforma giratória. O mecanismo de oscilação do balanço é posição do assoalho, o tubo de oscilação é causado oscilar pela condução do motor. A plataforma giratória tem uma velocidade de rotação de 1r/min, para fazer em todos os sentidos o cerco do espécime para ser pulverizador. O equipamento de teste é equipado com um dispositivo de limpeza do filtro de água para impedir o bloqueio do furo de pino. Este sistema inteiro adota a estrutura aberta.

Aplicação: Para verificar o desempenho protetor do cerco para produtos eletrônicos e elétricos dos automóveis, das peças da motocicleta, dos aparelhos eletrodomésticos, dos selos e das lâmpadas sob a água que pulveriza e que espirra no grau IPX3 e IPX4.

Princípio: Assegure-se de que a água que pulveriza e que espirra a velocidade alcance o valor exigido padrão controlando o fluxo da fonte de água, faça o cerco do espécime a ser espirrado em todos os sentidos.

Ambiente do uso:
Fonte de alimentação: AC380V±5%/50Hz, 3KVA, ou exigências locais da fonte da alimentação do cliente do fósforo.
Lugar do uso: ° C da temperatura 15-35, humidade relativa 25%-75%, pressão atmosférica 86 ~ 106kpa (860 mbar -1060 mbar), lá deve ser equipado com a iluminação e interruptor impermeável do escapamento (ou soquete), a terra precisa de ser liso, e a função da entrada e da drenagem de água deve ser boa.
Nascente de água: agua potável ou água da torneira sem impurezas, equipadas com o filtro da limpeza da água.

Parâmetros técnicos

Não.	Artigo	Parâmetros
1	Fonte de água	Agua potável do volume de água rate>10L/min±5% sem inclusão. Este dispositivo é equipado com a unidade da filtragem da agua potável

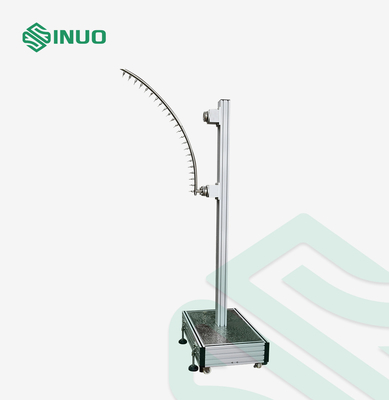

2	O tamanho do tubo de oscilação	R200mm, R400mm, R600mm, R800mm, R1000mm, R1200mm, R1400mm, tubos de oscilação de R1600mm pode ser opcional, feito de aço inoxidável
3	Furo da agulha	Φ0.4mm
4	Ângulo incluído de dois furos	IPX3: 120° IPX4: 180°
5	Ângulo de oscilação do balanço do tubo	±175° máximo pode ser pré-ajustado (Nota: o padrão exige IPX3: 120°; IPX4: 360°, mas devido a lá é plataforma giratória sob o tubo de oscilação durante o teste, assim que 360° não pode conseguido durante testes reais, se sem plataforma giratória, a seguir 360° pode ser conseguido)
6	Chovendo a velocidade	IPX3: 4s/time (2×120°); IPX4: 12s/time (2×360°);
7	Volume de água	Pode ser ajustado de acordo com o tamanho da oscilação e o número dos furos de pino (0,07 L/minX pelo furo)
8	Tempo de teste	1-99999S pode ser pré-ajustado
9	Calibre de pressão	0~0.25MPa
10	Plataforma giratória	Diâmetro: Φ600mm, velocidade de rotação: 1~5r/min, capacidade de rolamento: ≤30kgs
11	Exigências do local	A sala de teste impermeável dedicada do IP, a terra deve ser lisa com iluminação. interruptor impermeável do escapamento 10A (ou soquete) usado para o equipamento. Com boa função da afluência e da drenagem. A instalação à terra.

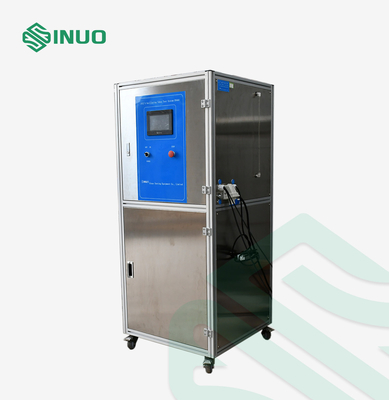

12	Controle elétrico	PLC & tela táctil
13	Fonte de alimentação para este equipamento	C.A. 220V, 60Hz, 2KW ou exigências locais da fonte da alimentação do cliente do fósforo
14	Fonte de alimentação para a amostra	AC220V, 10A ou exigências locais da fonte da alimentação do cliente do fósforo
