IEC vertical 60529 da caixa do gotejamento da chuva do equipamento de testes do ingresso da água de IPX1 IPX2

Câmara vertical do teste do ingresso da água da caixa do gotejamento da chuva do IEC 60529 IPX1 IPX2

Padrões & cláusulas cumpridos


IEC60529: 2013 “graus de proteção fornecidos pelo cerco (código) do IP” IPX1 e IPX2.

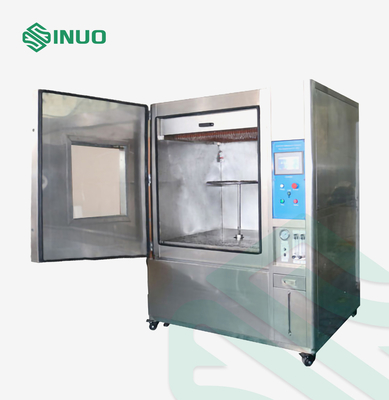

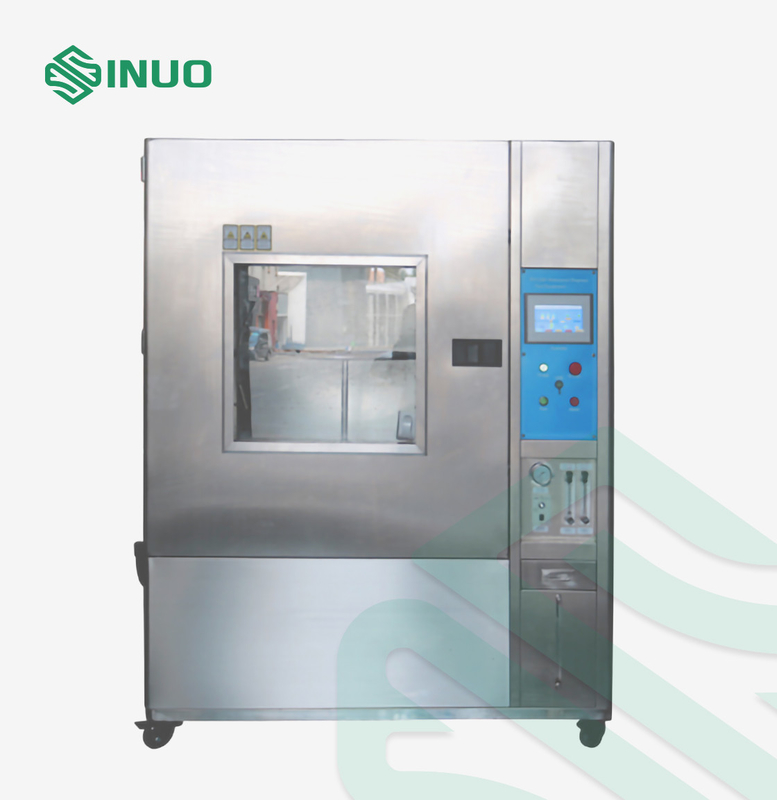

Vista geral do equipamento

Estrutura: O dispositivo é composto de um mecanismo do gotejamento e de um armário de controle elétrico. A caixa do gotejamento é fixada à parte superior da câmara. Há uma plataforma giratória, tem uma velocidade de rotação de 1r/min, usada para o teste IPX1; Com o bloco do apoio da amostra 15°, usado para o teste IPX2; a altura da plataforma giratória pode ser ajustada manualmente, combinando a distância 200mm da agulha à amostra. O equipamento de teste é equipado com um dispositivo de limpeza do filtro de água para impedir o bloqueio do furo de pino. Este sistema inteiro adota a estrutura da câmara.

Amostras e limitações: Produtos elétricos e eletrônicos, automóveis, peças da motocicleta, produtos de uma comunicação, aparelhos eletrodomésticos, iluminação e dispositivos exteriores do sinal, etc.

Aplicação: Para verificar o desempenho protetor do cerco para produtos, automóveis, as peças da motocicleta, aparelhos eletrodomésticos, selos e lâmpadas eletrônicos e elétricos sob o gotejamento da água no grau IPX1 e IPX2.

Princípio: Assegure-se de que a velocidade de gotejamento alcance o valor exigido padrão controlando o fluxo da fonte de água, o equipamento de teste pode produzir um fluxo uniforme de gotas da água sobre a área inteira do cerco.

Ambiente do uso: Fonte de alimentação: AC380V±5%/50Hz, 3KVA, ou exigências locais da fonte da alimentação do cliente do fósforo.
Lugar do uso: ° C da temperatura 15-35, humidade relativa 25%-75%, pressão atmosférica 86 ~ 106kpa (860 mbar -1060 mbar), lá deve ser equipado com a iluminação e interruptor impermeável do escapamento (ou soquete), a terra precisa de ser liso, e a função da entrada e da drenagem de água deve ser boa.
Nascente de água: agua potável ou água da torneira sem impurezas, equipadas com o filtro da limpeza da água.

Parâmetros técnicos

Controle & operação	Sistema de controlo inteligente do PLC e do tela táctil
Tamanho da câmara	Interno: WDH=800×800mm×800mm exterior: WDH=1280×900mm×1750mm Pode ser personalizado de acordo com as exigências do cliente
Área do gotejamento	WD=600×600mm, outros tamanhos pode ser personalizado
Altura do gotejamento	a distância de 200mm da agulha à amostra é conseguida ajustando a altura da plataforma giratória ou levantando o espécime
Velocidade do gotejamento (Volume de água)	1+0.5 0mm/min ou 3+0.5 0mm/min ajustáveis
Abertura do furo de pino da agulha	Φ0.4mm
Afastamento do furo do gotejamento	20mmx20mm

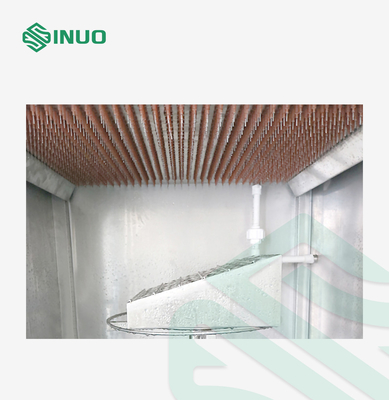

Plataforma giratória	Diâmetro: Φ400mm, velocidade de rotação: 1-5r/min, com um bloco do apoio da amostra 15° e um suporte de levantamento, capacidade de rolamento ≤20kg

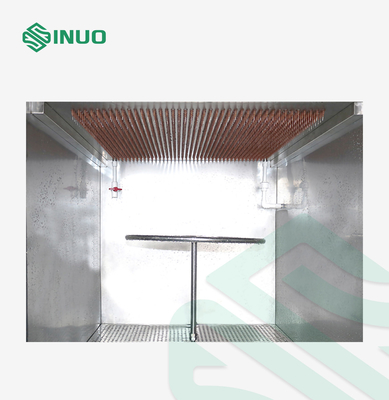

Posição da caixa do gotejamento	Localizado na parte superior da câmara interna, fixada
Tempo do teste	0-99.9min, pode ser pré-ajustado
Material da câmara	A câmara interna adota SUS304 de aço inoxidável
Sistema circulatório da água	Há um dispositivo limpo do filtro na entrada da água, e a água do gotejamento é recolhida automaticamente no tanque de armazenamento através do chassi e pode ser reciclada.
Proteção da segurança	Proteção da sequência de fase, proteção do escapamento, proteção do escassez de água, proteção anormal



Detalhes:

---
