Instrumento vertical do teste da chuva do gotejamento do equipamento de testes do ingresso da água de IPX1 IPX2

Equipamento de testes vertical do gotejamento do ingresso da água do IEC 60529 IPX1 IPX2


Padrões & cláusulas cumpridos


IEC60529: 2013 “graus de proteção fornecidos pelo cerco (código)” IPX1 &IPX2 do IP

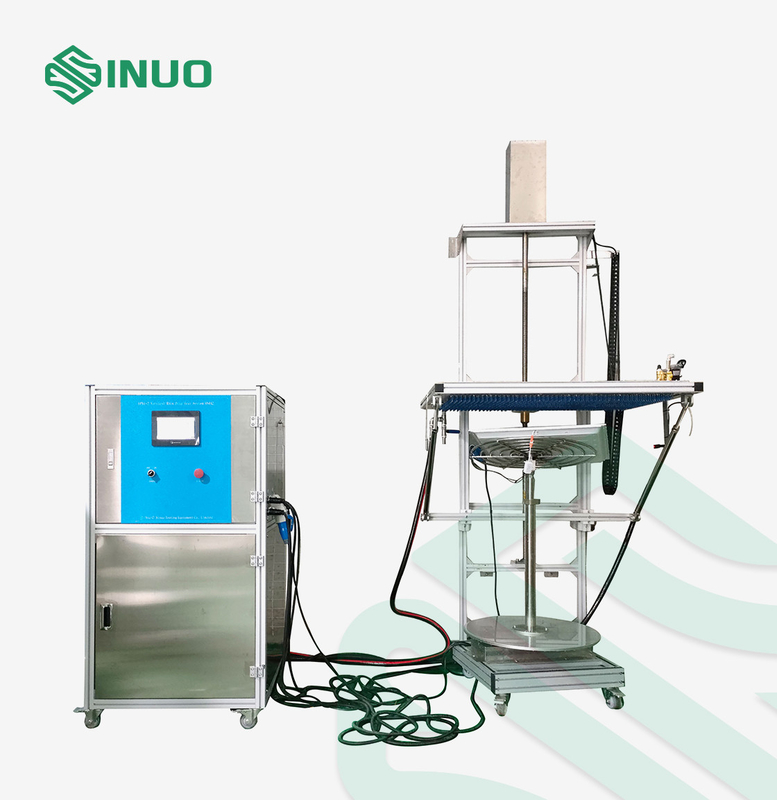

Vista geral do equipamento

 Amostras e limitações: Produtos elétricos e eletrônicos, automóveis, peças da motocicleta, produtos de uma comunicação, aparelhos eletrodomésticos, iluminação e dispositivos exteriores do sinal, etc.

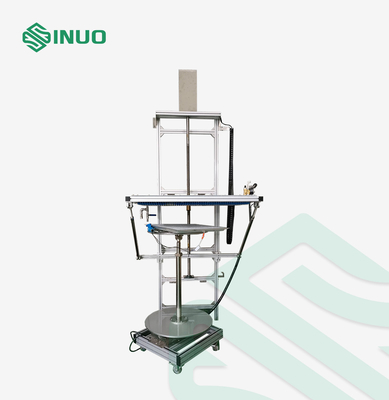

Estrutura: O equipamento de teste consiste em um mecanismo do gotejamento, em um armário de controle elétrico e em uma plataforma giratória. O suporte da caixa do gotejamento é tapeçaria e com função da anti-gota, que pode levantar automaticamente controlado pelo motor. A plataforma giratória tem uma velocidade de rotação de 1r/min, usada para o teste IPX1; a plataforma giratória pode ser 15° inclinado, usado para o teste IPX2. O equipamento de teste é equipado com um dispositivo de limpeza do filtro de água para impedir o bloqueio do furo de pino. Este sistema inteiro adota a estrutura aberta.

Aplicação: Para verificar o desempenho protetor do cerco para produtos, automóveis, as peças da motocicleta, aparelhos eletrodomésticos, selos e lâmpadas eletrônicos e elétricos sob o gotejamento da água em American National Standard IPX2 do grau IPX1.

Princípio: Assegure-se de que a velocidade de gotejamento alcance o valor exigido padrão controlando o fluxo da fonte de água, o equipamento de teste pode produzir um fluxo uniforme de gotas da água sobre a área inteira do cerco.

Ambiente do uso: Fonte de alimentação: AC380V±5%/50Hz, 3KVA, ou exigências locais da fonte da alimentação do cliente do fósforo.
Lugar do uso: ° C da temperatura 15-35, humidade relativa 25%-75%, pressão atmosférica 86 ~ 106kpa (860 mbar -1060 mbar), lá deve ser equipado com a iluminação e interruptor impermeável do escapamento (ou soquete), a terra precisa de ser liso, e a função da entrada e da drenagem de água deve ser boa.
Nascente de água: agua potável ou água da torneira sem impurezas, equipadas com o filtro da limpeza da água.

Parâmetros técnicos

Controle & operação	Sistema de controlo inteligente do PLC e do tela táctil
Área do gotejamento	WD=1000×1000mm, outros tamanhos pode ser personalizado
Altura do gotejamento	a distância de 200mm da agulha à amostra é medida automaticamente pelo sensor infravermelho
Velocidade/volume de água do gotejamento	1+0.5 0mm/min ou 3+0.5 0mm/min switchable, precipitação são digitalmente - controlado

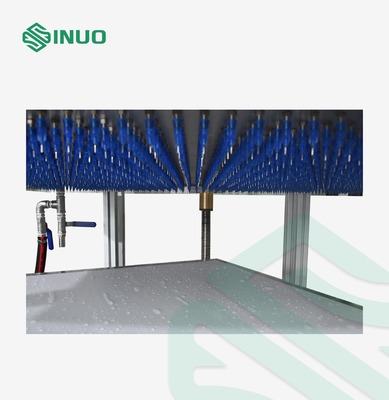

Abertura do furo de pino da agulha	Φ0.4mm
Afastamento do furo do gotejamento	20mm×20mm
Plataforma giratória	Diâmetro: Φ600mm, pode ser 15° inclinado, girando a velocidade 1r/min, com quadro de levantamento do apoio, a capacidade de rolamento ≤50kg
Levantamento da caixa do gotejamento	Conduzido pelo motor, desde 1100-1800 o milímetro ajustável, guia do parafuso assegura o levantamento liso e de travamento automático
Tempo do teste	0-99.9min, pode ser pré-ajustado
Método da instalação	Fixado na parede

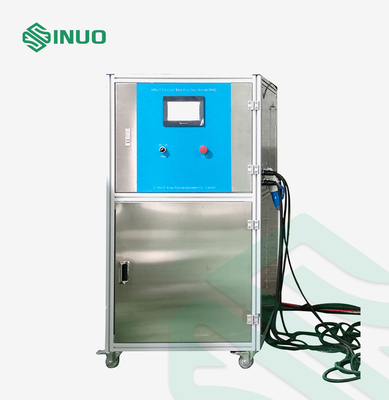

Sistema do armazenamento da água	O tanque de armazenamento da caixa e da água de controle é construído em um armário, o tanque de armazenamento da água é equipado com uma válvula de flutuador do nível de água para controlo automàtica a entrada da água, e tem a detecção do alarme de nível da água do alto e baixo, para impedir eficazmente que a bomba seja devida danificado secar a água.
Proteção da segurança	Proteção da sequência de fase, proteção do escapamento, proteção do escassez de água, proteção anormal
Dimensões do equipamento	WDH=1250×1450mm×2450mm
