Câmara do teste da poeira do IEC 60529 do equipamento de testes IP56 da proteção do ingresso de IP5X IP6X

Proteção IP56 do IEC 60529 contra a câmara do teste da poeira do objeto estrangeiro

Padrões & cláusulas cumpridos

IEC60529: 2013 “graus de proteção fornecidos pelo cerco (código) do IP” IP5 & IP6.

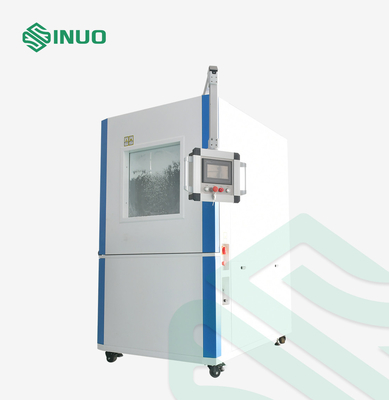

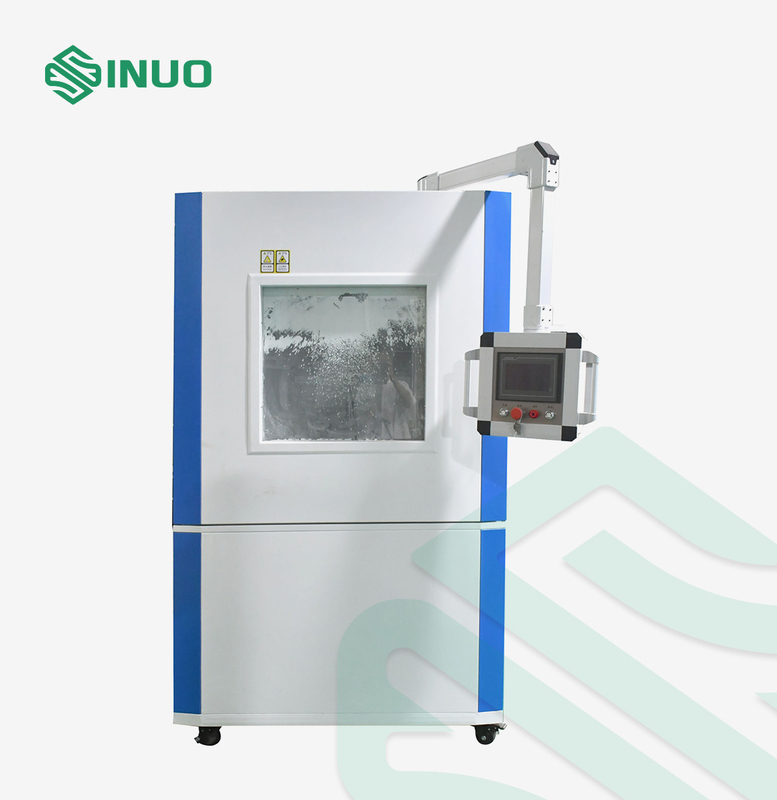

Vista geral do equipamento

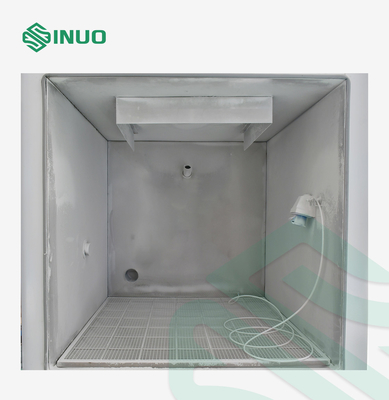

Estrutura: A máquina adota uma estrutura fechado da câmara, um dispositivo suspendido da operação da relação homem-máquina, uma grande janela visual, o teste circula dentro do armário. A câmara interna adota um painel do espelho e um projeto especial do canal de ar, que assegure para produzir uma concentração padrão de fluxo de ar laminar na câmara, há um dispositivo de sução do vácuo é arranjado.

A estrutura principal inclui a câmara exterior, câmara interna, porto da sução da poeira, poeira que recicla o funil, dispositivo de sopro de circulação da poeira, sistema do vácuo, tanque de armazenamento da poeira, válvula de fluxo, sistema de aquecimento, lâmina do fluxo reverso, tomada protetora.

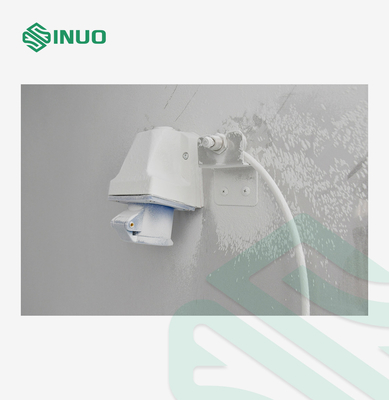

Amostras e limitações: Produtos, automóveis & peças elétricos e eletrônicos da motocicleta, selos, lâmpadas

Aplicação: Para verificar o desempenho do uso, armazenamento e transporte de produtos eletrônicos e elétricos, automóveis & peças da motocicleta, selos e lâmpadas em um ambiente empoeirado, determinar os efeitos prejudiciais possíveis ao produto pelas partículas levadas pelo córrego de ar.

Princípio: Há um funil cônico com porto da coleção de poeira na parte inferior; o porto da sução do fã de alta pressão da circulação da turbina é instalado no porto da extração de poeira (na parte inferior), e a poeira recolhida é enviada à parte superior da câmara interna e polvilha livremente de cima para baixo.

Pode simular uma condição aberta, empoeirada do ambiente de ar induzida pelo ambiente natural ou por distúrbios humanos tais como o movimento do veículo.

Ambiente do uso: Fonte de alimentação: AC380V±5%/50Hz, 3KVA ou exigências locais da fonte da alimentação do cliente do fósforo

Lugar do uso: ° C da temperatura 15-35, humidade relativa 25%-75%, pressão atmosférica 86~106kpa (860 mbar-1060 mbar); nenhuma agitação afiada, nenhuma vibração, nenhuma interferência eletromagnética, nenhuma poeira, nenhum gás explosivo & corrosivo, com boa dissipação de calor.

Parâmetros técnicos

Modelo	SN441-216L	SN441-512L	SN441-1000L
Tamanho da câmara	Tamanho interno: WDH= 600× 600×600mm	Tamanho interno: WDH= 800× 800×800mm	Tamanho interno: WDH= 1000× 1000×1000mm
	Tamanho externo: WDH=850×1050×1800mm	Tamanho externo: WDH=1050×1250×2000mm	Tamanho externo: WDH=1250×1450×2200mm
Controle & operação	PLC & tela táctil
peneira Quadrado-engrenada	Diâmetro de fio nominal: Ф50µm, largura nominal de uma diferença entre fios: 75µm
Talco	Talco seco que pode passar através da peneira quadrado-engrenada
Concentração de poeira	A quantidade de talco na câmara do teste é ³ de 2Kg /m
Velocidade de ar	≤2m/s
Medidor de fluxo do ar	1-25L/min, indicação digital
Tempo do teste	1s~99 H 59 m 59s, pode ser pré-ajustado
Período de sopro da poeira	Pare/tempo de sopro: 1s~99 H 59 m 59s, pode ser pré-ajustado
Sequência de sopro	OFF-ON-OFF
Velocidade de bombeamento do vácuo	60-600L/min
Ventilador	Fã centrífugo plástico completo
Dispositivo de aquecimento	Quadro de aquecimento cerâmico novo
Proteção da segurança	Proteção da sequência de fase, proteção do escapamento, sobre a proteção da temperatura, proteção anormal
