Máquina de Teste de Vibração para Bateria com Força Senoidal de 1100kg e Aceleração de 100g

Máquina de Teste de Vibração para Bateria com Força Senoidal de 1100kg e Aceleração de 100g

Nome da marca:	Sinuo
Número do modelo:	SN553-EV211HG80VT80VCS-2
MOQ:	1
preço:	Customized
Condições de pagamento:	T/T
Capacidade de abastecimento:	5 séries/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Calibration Certificate (Cost Additional)

Faixa de frequência:

1 ¢ 2800 Hz

Carga Máxima:

300kg

Força de excitação sinusoidal:

1100 kg.f pico

Força Excitante Aleatória:

1100Kg.f r.m.

Força de excitação do impacto:

Pico de 2200Kg.f

Deslocamento máximo:

51 mm p-p

Detalhes da embalagem:

Caixa da madeira compensada

Habilidade da fonte:

5 séries/mês

Destacar:

Fonte de alimentação de DC RS232 programável

Fonte de alimentação de DC RS485 programável

Fonte de alimentação de alta tensão programável do LAN

Descrição do produto

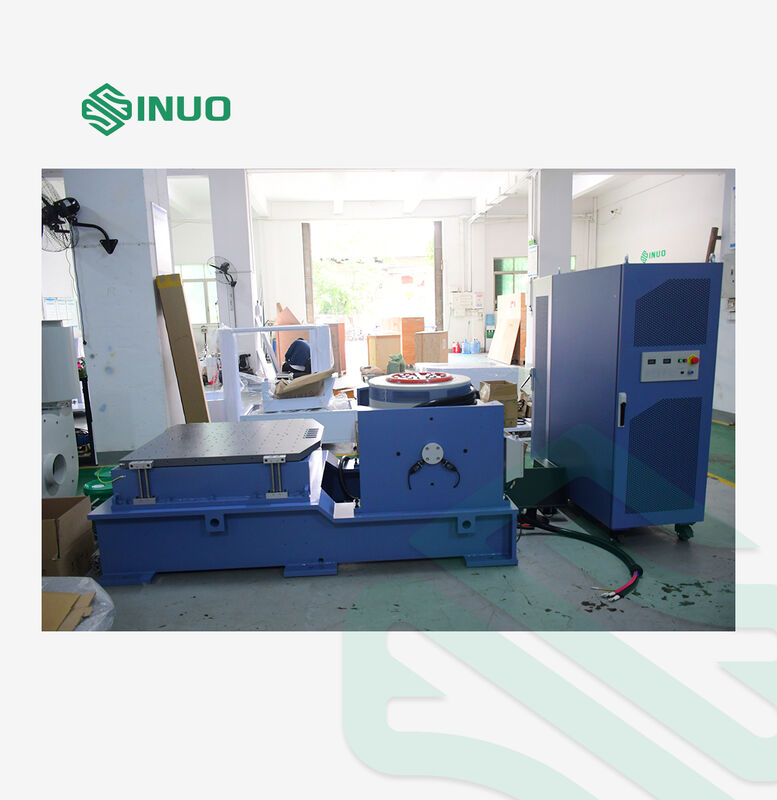

Máquina de Teste de Vibração para Bateria com Força Senoidal de 1100kg e Aceleração de 100g

Esta máquina de teste de vibração de alto desempenho foi projetada especificamente para aplicações de teste de baterias, oferecendo força senoidal de 1100kg e capacidades de aceleração de 100g para simular condições ambientais do mundo real.

Aplicações do Produto

O teste de vibração envolve a excitação ou choque de componentes e dispositivos para avaliar seu desempenho em ambientes do mundo real. Nossas soluções de teste são aplicáveis a uma ampla gama de produtos industriais, incluindo placas de circuito, aeronaves, navios, foguetes, mísseis, automóveis e eletrodomésticos.

A Sinuo oferece soluções abrangentes de excitação e teste que validam a qualidade do produto de acordo com os padrões nacionais e internacionais, incluindo UN38.3, GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC e ASTM.

Configuração do Equipamento

Componente	Detalhes da Configuração	Quantidade
Corpo da Mesa de Vibração	Gerador de Excitação Eletromagnética A11S24	1 CONJUNTO
Sistema de Refrigeração	Ventilador B402S	1 CONJUNTO
Teste Vertical	Mesa de Extensão Vertical VT50 (500×500mm)	1 CONJUNTO
Teste Horizontal	Deslizador de Filme de Óleo Horizontal HG50 (500×500mm)	1 CONJUNTO
Sistema de Controle	Dispositivo Automático de Centralização para Bobina Móvel	1 CONJUNTO
Amplificador de Potência	Amplificador de Potência Digital de Comutação LA12K	1 CONJUNTO
Sistemas de Segurança	Sistema de Proteção Servo	1 CONJUNTO
Fonte de Alimentação	Fonte de Alimentação de Excitação	1 CONJUNTO
Controle de Vibração	Controlador de Vibração Digital VCS-2	1 CONJUNTO
Sensores	Sensor de Aceleração do Sistema	1 PCS
Software	CD de Instalação do Software de Controle	1 CONJUNTO
Sistema de Computador	Computador de Controle	1 CONJUNTO
Acessórios	Fio de Extensão, Tubo de Ar	1 CONJUNTO
Documentação	Instruções de Operação, Relatórios de Inspeção, Certificados, Manuais de Manutenção	1 CONJUNTO
Ferramentas	Chave em T, Chave Hexagonal, Chave de Fenda, etc.	1 CONJUNTO
Hardware de Montagem	Braçadeira da Haste/Barra de Pressão Vibratória	1 CONJUNTO

Especificações Técnicas

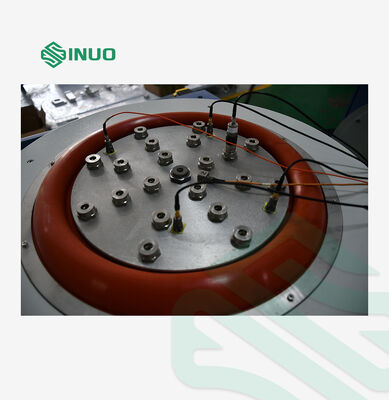

Gerador de Excitação Eletromagnética A11S24

Força Máxima de Excitação Senoidal	1100Kgf pico
Força Máxima de Excitação Aleatória	1100Kgf r.m.s
Força Máxima de Excitação por Impacto	2200Kgf pico
Faixa de Frequência	1-2800 Hz
Deslocamento Máximo	51 mm p-p
Velocidade Máxima	2m/s
Aceleração Máxima	100G
Frequência de Ressonância de Primeira Ordem	2500 Hz ±5%
Carga Máxima	300 kg
Frequência de Isolamento de Vibração	2.5 Hz
Diâmetro da Bobina Móvel	Φ240 mm
Peso da Bobina Móvel	11kg
Parafusos da Mesa	17×M10
Vazamento de Fluxo	<1mT (10 gauss)
Momento Excêntrico Admissível	500N.m
Tamanho do Equipamento	L1300mm×D940mm×A800mm (excluindo a mesa de expansão vertical)
Peso do Equipamento	880 kg (excluindo a mesa deslizante horizontal)

Amplificador de Potência Digital de Comutação SA-6K

Potência de Saída	12KVA
Tensão de Saída	120V
Corrente de Saída	100A
SNR	>65dB
Tamanho do Amplificador	D900mm×L600mm×A1130mm

Sistema de Proteção Servo

Recursos de proteção abrangentes, incluindo: Temperatura, pressão do vento, excesso de deslocamento, sobretensão, sobrecorrente, subtensão de entrada, falha externa, fonte de alimentação de controle, falha lógica e monitoramento de perda de fase de entrada.

Controlador de Vibração Digital VCS-2

Configuração de Hardware	2 canais de entrada simultâneos, 1 canal de saída
Módulo de Função de Controle	Senoidal, aleatório, choque clássico
Computador de Controle	Computador de marca original de 17" com monitor LCD, Windows 10

Recursos de Software

Interface de operação em chinês/inglês
Análise no domínio do tempo e da frequência
Gerenciamento da fonte de sinal
Análise de varredura de frequência senoidal
Geração automática de relatório de teste WORD
Exibição de sinal em tempo real e armazenamento de dados
Funções de configuração e análise de parâmetros de teste

Acelerômetro do Sistema

Faixa de Frequência	1-7000Hz
Sensibilidade	30PC/g
Faixa de Temperatura	-40 a 180°C

Mesa de Extensão Vertical VT80

Material	Liga de magnésio, superfície endurecida
Tamanho da Mesa	800×800 mm
Padrão de Furo Fixo	Distribuição retangular M10 100MM×100MM, durável e resistente ao desgaste
Frequência de Uso Limite Superior	Senoidal 1000 Hz, Aleatório 2000 Hz
Peso	Aproximadamente 23Kg

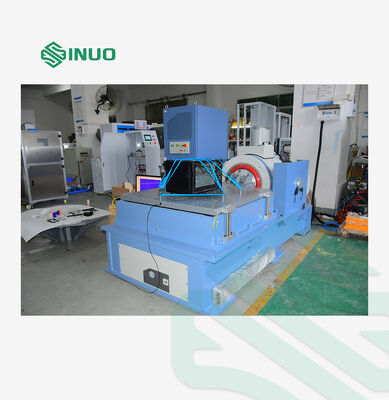

Mesa Deslizante de Filme de Óleo Horizontal HG80

Material	Liga de magnésio, superfície endurecida
Tamanho da Mesa	800×800 mm
Padrão de Furo Fixo	Distribuição retangular M10 100MM×100MM, durável e resistente ao desgaste
Frequência de Uso Limite Superior	Senoidal 2000 Hz, Aleatório 2000 Hz
Peso	Aproximadamente 29Kg (sem cabeça de conexão)

Ventilador B402S

Potência do Ventilador	4KW
Taxa de Fluxo do Ventilador	40.8m³/Min

Requisitos Elétricos

Fonte de Alimentação	CA trifásico 380V/50Hz 18 KW
Ar Comprimido	0.6Mpa
Resistência de Aterramento	≤4Ω
