IEC 60068 Mecanismo de vibração para ensaios ambientais

IEC 60068 Mecanismo de vibração para ensaios ambientais

Aplicação do produto

Como é que o seu produto vai resistir às tensões do uso no mundo real?garantir a durabilidade e a fiabilidade essenciais para o sucesso nos mercados da indústria automóvel e aeroespacial até à electrónica.

A Sinuo trabalha em parceria com você para fornecer soluções de teste de vibração personalizadas.e mais) para se concentrar nos seus desafios específicos de aplicaçãoNosso objetivo é equipá-lo com a capacidade de teste precisa necessária para acelerar o tempo de lançamento no mercado, melhorar a qualidade do produto e construir uma reputação competitiva de confiabilidade inabalável.

Configuração do sistema de ensaio de vibração

1. As condições de ensaio fornecidas pelo cliente;

2Tipo de ensaio: varredura sinusal; aleatória; choque

3Faixa de resposta de frequência: 1-3000 Hz

4Fórmula:

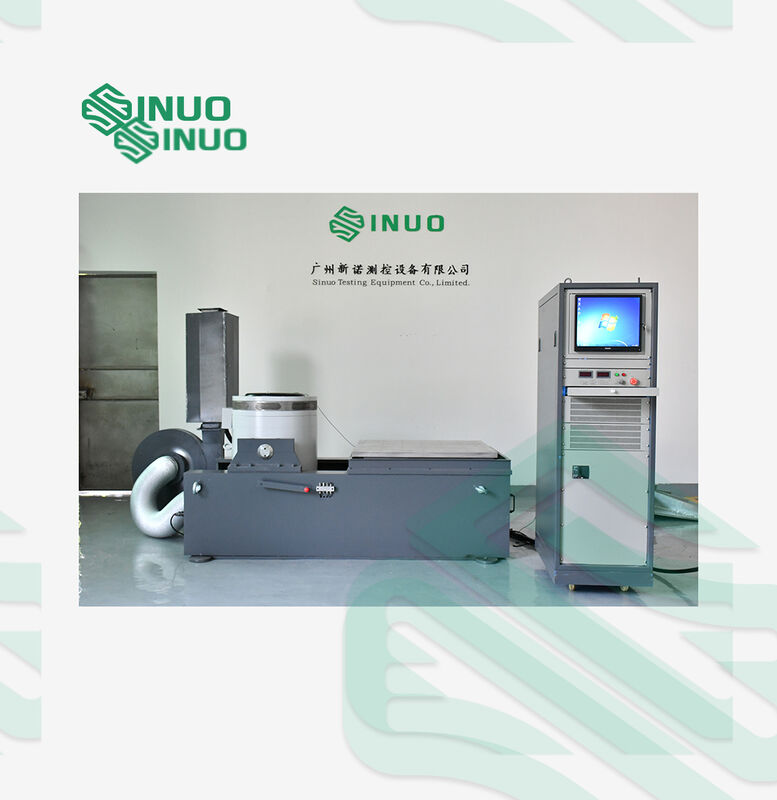

Diagrama principal do equipamento

Parâmetros técnicos do equipamento

1A20S34 Gerador de excitação eletromagnética:

1.1Força de excitação sinusoidal máxima: 2200 kg.f pico

1.2Força máxima de excitação aleatória: 2200 kg.f RMS

1.3Força máxima de excitação de impacto: 4400 kg.f.

1.4Faixa de frequência: 1-3000 Hz

1.5Carga útil: 300 kg

1.6Deslocamento máximo: 51 mm P-P

1.7Velocidade máxima: 2,0 m/s

1.8Aceleração máxima: 100 G (980 m/s2)

1.9 Frequência de ressonância de primeira ordem:2600 Hz±5%

1.10 Frequência de isolamento das vibrações:2.5 Hz

1.11 Diâmetro da bobina móvel:Ф340 mm

1.12Peso da bobina móvel :22 kg

1.13Parafuso na mesa.:17 × M10

1.14Fuga de fluxo:< 10 gauss

1.15Tamanho do equipamentoe:L 1080 mm × W 920 mm × H 950 mm (mesa vertical)

1.16Peso do equipamento :1920 kg (excluindo mesa de deslizamento horizontal)

2 LA-24K amplificador de potência de comutação digital:

2.1 Potência de saída:20KVA

2.2 Tensão de saída:120V

2.3 Corrente de saída:200A

2.4 Eficiência do amplificador : ≥ 90%

2.5 Frequência de comutação:116KHz

2.6 SNR:≥ 65 dB

2.7 Ruído:≤ 70 dB

2.8 Peso do amplificador: 500 kg

2.9 Tamanho do amplificador:W600mm×D 900mm×H 1280mm

3 Sistema de proteção por servo

Função:Temperatura, pressão do vento, deslocamento excessivo, sobrevoltagem, sobrecorrente, subvoltagem de entrada, falha externa, fonte de alimentação de controlo, falha lógica, perda de fase de entrada

4 Controlador de vibração digital VCSusb-2

4.1 Configuração do hardware: 2 canais de entrada simultâneos, 1 canal de saída

4.2 Módulo de função de controlo:Sine, aleatório, choque clássico

4.3 Computador de controlo:Computador de marca original com monitor LCD de 17", teclado/rato óptico.

4.4 Software: Operação em inglês, análise do domínio de tempo e domínio de frequência, fonte de sinal, análise de varredura de frequência senoidal, etc. Pode gerar automaticamente relatórios de teste WORD.armazenar os sinais e dados, e definir parâmetros de ensaio e funções de análise.

4.5 Sistema operativo: Windows

4.6 Sensor de aceleração LAB:Área de frequência: 1-12000 Hz

Sensibilidade: 30%/g

Intervalo de temperatura: -40 - 160°C

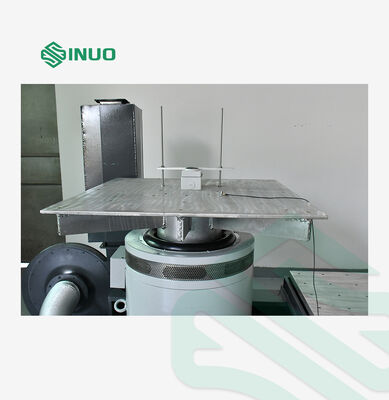

5 VT120 Tabela de extensão vertical

5.1 Material: Liga de magnésio, anodizada à superfície

5.2 Tamanho da mesa:1200 mm × 1200 mm

5.3 Orifício fixo:M8 mancha de parafuso de aço inoxidável, durável e resistente ao desgaste

5.4 Frequência de utilização do limite superior:Sino 400 Hz, aleatório 2000 Hz

5.5 Peso: Cerca de 145 kg

6 HG120 Tabela de deslizamento horizontal de filme de óleo

6.1 Material: Liga de magnésio, anodizada à superfície

6.2 Tamanho da mesa:1200 mm × 1200 mm

6.3 Orifício fixo:M8 mancha de parafuso de aço inoxidável, durável e resistente ao desgaste

6.4 Frequência de utilização do limite superior:Sino 400 Hz, aleatório 2000 Hz

6.5 Peso: Cerca de 151 kg (sem cabeça de ligação)

7 Ventilador de arrefecimento B752S (incluindo silenciador)

7.1 Potência do ventilador:7.5KW

7.2 Fluxo do ventilador:67.5 m3/min

7.3 Pressão do ventilador:0.067kgf/cm2

8 Requisitos elétricos

8.1 Fornecimento de energia: 380 V/50 Hz de três fases, 35 KVA

8.2 Ar comprimido:0.6Mpa

8.3 Resistência ao solo:≤4Ω

Principais parâmetros técnicos do controlador de vibração digital
