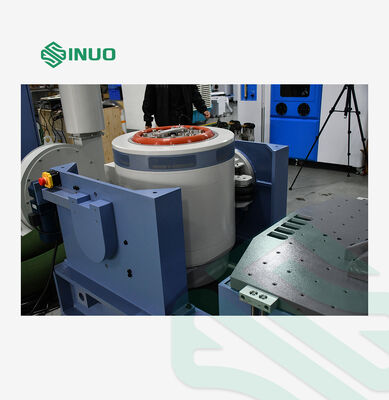

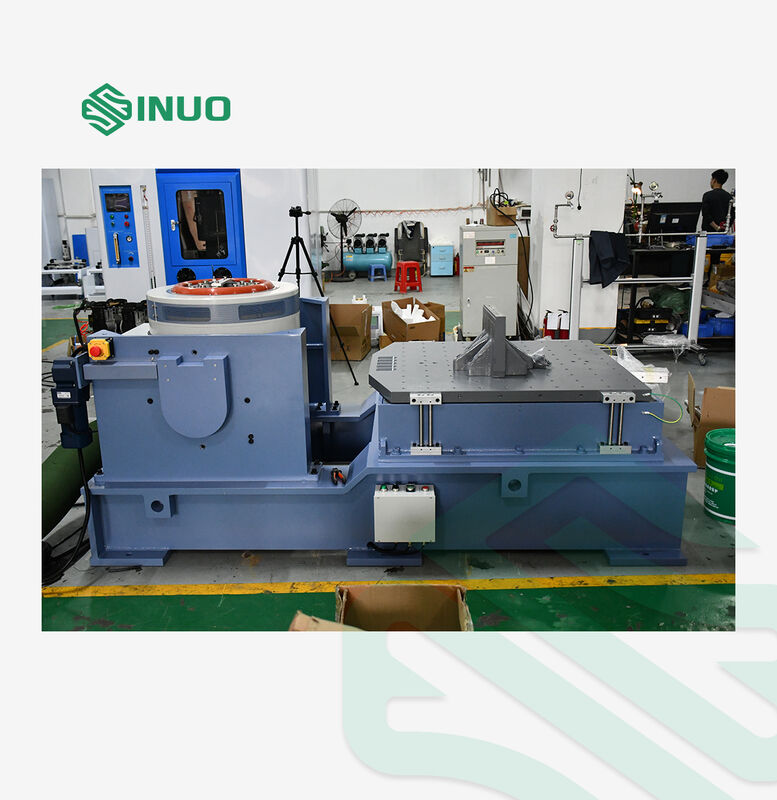

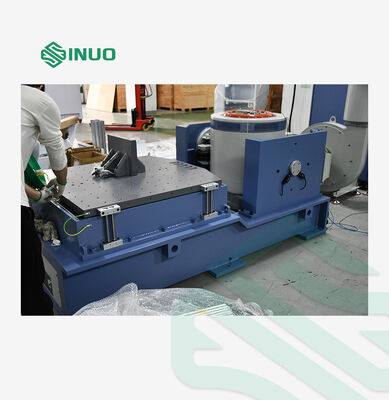

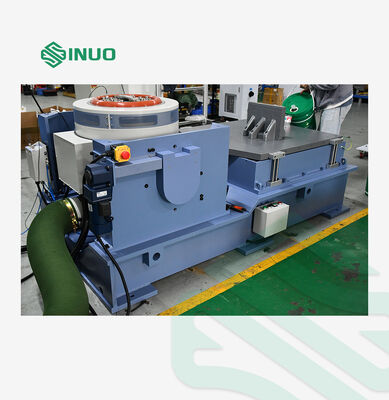

Sistemas de Agitadores de Vibração Eletromagnética de Alta Frequência para Testes de Baterias

Sistemas de Agitadores de Vibração Eletromagnética de Alta Frequência para Testes de Baterias

Nome da marca:	Sinuo
Número do modelo:	SN553-EV440VT2012SMW-GPVCSusb-2
MOQ:	1
preço:	Customized
Condições de pagamento:	T/T
Capacidade de abastecimento:	5 séries/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Calibration Certificate (Cost Additional)

Máx. força de excitação sinusoidal:

Pico de 4000 kg/h

Força emocionante aleatória máxima:

4000Kgf rms

Máx. força de excitação de impacto:

Pico de 8000Kg.f

Máx. Deslocamento:

100 mm p-p

Máx. Velocidade:

2,0m/s

Faixa de frequência:

1 ‰ 3000 Hz

Detalhes da embalagem:

Caixa da madeira compensada

Habilidade da fonte:

5 séries/mês

Destacar:

Equipamento de testes elétrico da segurança do GPIB

Equipamento de testes elétrico da segurança RS485

Simulador regenerative da grade do poder

Descrição do produto

Sistemas de agitação por vibração eletromagnética de alta frequência para ensaios de baterias

Sistemas profissionais de ensaio de vibração eletromagnética concebidos especificamente para aplicações de ensaio de baterias, garantindo a conformidade da qualidade do produto com as normas internacionais.

Aplicação do produto

Os testes de vibração avaliam como os componentes e dispositivos reagem em ambientes do mundo real submetendo-os a excitação ou choque controlados.Aplicações abrangem produtos industriais, incluindo placas de circuito, aviões, navios, foguetes, mísseis, automóveis e eletrodomésticos.

A Sinuo fornece soluções abrangentes de excitação e teste, garantindo a conformidade da qualidade do produto com as normas nacionais e internacionais, incluindo GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC,e ASTM.

Seleção da máquina de vibração e estrutura do gerador

Condições de ensaio fornecidas pelo cliente
Tipos de ensaio: varredura sinusal, choque aleatório, choque clássico
Intervalo de resposta de frequência: 1-3000 Hz
Fórmula: A(g)=(2πf) 2Dcm/980 A=0,002DmmF2 D=A/0,002F2 F=M(kg) ×A(g

Configuração do equipamento

Projeto	Instruções de configuração	QTY
Corpo da mesa de vibração	A30F44 gerador de excitação eletromagnética	1 SET
Dispositivo de controlo automático de centralização	Sistema de centralização da bobina móvel	1 SET
Sistema de arrefecimento	B153S Ventilador de arrefecimento (incluindo silenciador)	1 SET
Tabela de extensão vertical	VT150 Tabela de extensão vertical	1 SET
Amplificador de potência	Amplificador de potência de comutação digital LA-40KVA	1 SET
Sistema de protecção	Sistema de proteção por servo	1 SET
Fornecimento de energia	Fornecimento de energia de excitação	1 SET
Controlador de vibração	Controlador de vibração digital VCSusb-2 (2 canais)	1 SET
Sensores	Sensor de aceleração do sistema	1 PCS
Sistema informático	Computador de controlo	1 SET

Parâmetros técnicos

A30F44 Gerador de excitação eletromagnética

Força máxima de excitação sinusoidal	Pico de 4000 kg/h
Força de excitação máxima aleatória	4000Kg.f rms
Força máxima de excitação de impacto	Pico de 8000 kg/h
Faixa de frequência	1 ‰ 3000 Hz
Deslocamento máximo	100 mm p-p
Velocidade máxima	2.0m/s
Aceleração máxima	100G (980 m/s2)
Frequência de ressonância de primeira ordem	2500 Hz ± 5%
Carga útil	1000 kg
Frequência de isolamento das vibrações	2.5 Hz
Diâmetro da bobina móvel	F440 mm
Peso da bobina móvel	60 kg
Fuga de fluxo	< 10 gauss
Momento excêntrico admissível	> 500 N.m.
Tamanho do equipamento	1400 mm × 980 mm × 1230 mm (excluindo a plataforma de expansão vertical)
Peso do equipamento	2800 kg

Amplificador de potência de comutação digital LA-40K

Potência de saída	50 KVA
Voltagem de saída	110Vrms
Corrente de saída	500 braços
SNR	≥ 70 dB
Tamanho do amplificador	910 mm × 620 mm × 2050 mm

Sistema de proteção por servo

Funções de proteção abrangentes, incluindo temperatura, pressão do vento, deslocamento excessivo, sobrevoltagem, sobrecorrente, subvoltagem de entrada, falha externa, fonte de alimentação de controlo, falha lógica,e perda de fase de entrada.

Controlador de vibração digital VCSusb-2

Configuração do hardware	2 canais de entrada simultâneos, 1 canal de saída
Módulo de função de controlo	Sine, aleatório, choque clássico
Computador de controlo	Computador de marca original com monitor LCD
Software	Operação em inglês, análise do domínio do tempo e do domínio da frequência, fonte de sinal, análise de varredura de frequência senoidal, geração automática de relatório de teste WORD

Sensor de aceleração LTE C04A07

Faixa de frequências	1-8000 Hz
Sensibilidade	30 mv/g
Intervalo de temperatura	-40 - 160°C

VT2012 Tabela de extensão vertical

Materiais	Ligação de magnésio, anodizada, de superfície dura
Tamanho da tabela	2000×1200 mm
Furo fixo	M10 distribuição retangular 100mm*100mm mangue de parafuso de aço inoxidável
Frequência de utilização do limite superior	Sinus 100 Hz, aleatório 200 Hz
Peso	Cerca de 340 kg.

B153S Ventilador de arrefecimento (incluindo silenciador)

Potência do ventilador	15 kW
Fluxo do ventilador	81.6m3/s
Pressão do ventilador	0.075 kgf/cm2

Requisitos elétricos

Fornecimento de energia	3 fases 5 fios 380V/50Hz 75 KVA
Ar comprimido	0.6Mpa
Resistência do solo	≤ 4Ω

Componentes e características do sistema

1. Corpo da mesa de vibração

Empilhadeira móvel:Empilhadeiras fundidas e mecanizadas manualmente com sistema de suporte de carga optoeletrônico e orientação axial de rolamento duplo para uma durabilidade superior
Bobina de excitação:Estrutura de circuito magnético duplo com baixa fuga de fluxo e campo magnético uniforme
Superfície do corpo:Tratamento por fosfatamento avançado e tecnologia de pintura de automóveis para proteção anti-desgaste e anti-ferrugem a longo prazo
Refrigerador de mesa:Ventiladores de baixo ruído com estrutura de entrada de ar melhorada, ducto de ar de favo de mel para bobina de excitação e ducto de ar de derivação de camada dupla para melhor resfriamento

2. Amplificador de potência de comutação digital LA

Tecnologia IGBT confiável com elevada estabilidade e fiabilidade
Conforme os requisitos da norma CE da UE
Tecnologia de modulação da largura de pulso por multiplicação de frequência sinusoidal para uma elevada relação sinal/ruído
Princípio de funcionamento da fonte de alimentação para uma elevada eficiência de conversão
Tecnologia eletrónica de partilha automática de corrente
Excelente desempenho de segurança

3Sistema de protecção servo

Funções de proteção completas, incluindo sobrevoltagem da rede de energia, subvoltagem, perda de fase, falha lógica, passagem do módulo de energia, sobre temperatura, sobrecorrente de saída, sobrevoltagem de saída,Potência de accionamento, deslocamento da plataforma, temperatura da plataforma, interligação externa, e muito mais.

4Plataforma de expansão vertical.

Projetado como uma plataforma para amostras de montagem maiores, disponível em configurações quadradas, redondas ou personalizadas.Todas as plataformas de extensão são submetidas a modelagem e análise de frequência modal para minimizar o impacto das características dinâmicas. fundido a partir de liga de magnésio com material de amortecimento.

5Sistema de centralização automática fotoelétrica

Ajusta automaticamente a posição da bobina em movimento para manter o estado de equilíbrio, garantindo que a bobina em movimento permaneça centrada durante as operações de carga e descarga.

6Controlador de vibração digital

Parâmetros técnicos do controlador de vibração digital

Canal de entrada

Número de canais de entrada	2 canais de entrada simultâneos
Tipo de sinal de entrada	Voltagem/carga
Resistência de entrada	> 110 kΩ
Intervalo máximo de entrada de tensão	± 10 V
Faixa máxima de entrada de carga	±10000pcs
SNR	> 100 dB
Filtro	Filtro analógico de 160 dB/oitava
Interface de entrada	Três entradas opcionais: tensão, ICP e carga
Input máximo	±10VPEAK
Conversor analógico/digital (ADC)	Resolução de 24 bits, faixa dinâmica: 114 dB, frequência máxima de amostragem 192 kHz
Características do circuito	Fonte de corrente constante ICP incorporada e amplificador de carga, duas faixas de 10V/1V, acoplamento AC/DC opcional, filtro analógico antialiasing

Canal de saída

Número de canais de saída	1 canal de saída
Tipo de sinal de saída	sinal de tensão
Impedância de saída	< 30Ω
Intervalo máximo de tensão de saída	± 10 V
Corrente de saída máxima	100 mA
Precisão da amplitude	2 mV
Distorção harmónica	< 95 dBf
Filtro	Filtro analógico de 160 dB/oitava
Compatibilidade de canais	Amplitude 0,04 dB, fase ± 0.5
Conversor digital/analógico (DAC)	Resolução de 24 bits, faixa dinâmica: 120 dB, frequência máxima de amostragem 192 kHz
Características do circuito	Filtro analógico antialiasing; circuito de proteção de saída
Tipo de ensaio	Controle de vibração aleatória/controle sinusoidal/controle de choque típico

Funções do controlador de vibração digital

Controle aleatório

Utiliza o método de equalização da função de transferência com diagramas de espectro de potência definidos pelo usuário.Fornece continuamente sinais aleatórios gaussianos para controle de circuito fechado multicanal em tempo real com algoritmos adaptativos para não-linearidades do sistema e mudanças de carga.

Faixa de frequência: 0~4800Hz (extensível para 18750Hz)
Resolução: 100, 200, 400, 800, 1600, 3200 linhas espectrais
Intervalo de potência de controlo: > 90 dB
Estratégia de controlo: controlo por canal único, média ponderada, valor máximo, valor mínimo

Controle do seno

Fornece sinais sinusoidais de alta qualidade com controle de amplitude, configurações de habitação e configurações de varredura flexíveis.

Faixa de frequência: 1 Hz ~ 5000 Hz (expansível para 10000 Hz)
Tempo de ciclo fechado: 5 mS
Distorção harmónica: < 100 dB
Modos de varredura de frequência: linear (0~6000 Hz/min) e logarítmico (0~100 Oct/min)
Direção de varredura: para cima, para baixo
Duração da varredura: configurável como número de varreduras ou tempos de ensaio

Choque clássico

Emprega o método de equalização de função de transferência que suporta vários tipos de forma de onda, incluindo onda meio senoidal, onda de sino, onda retangular, onda trapezoidal, onda de dentado de serra de pico frontal,Pico traseiro da onda da dentada de serra, e onda triangular.

Duração do pulso: 0,5 a 3000 mS
Largura de banda máxima de análise: 18750 Hz
Tamanho do quadro: até 16384
Conformidade: MIL-STD-810 (norma militar dos EUA), norma ISO, limites de controlo de interrupção definidos pelo utilizador
