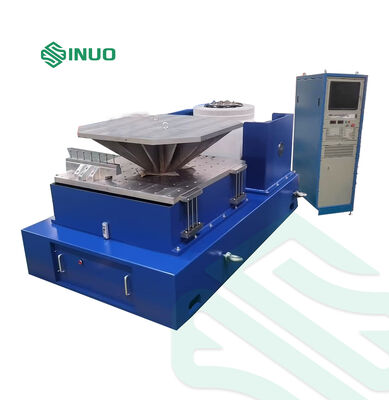

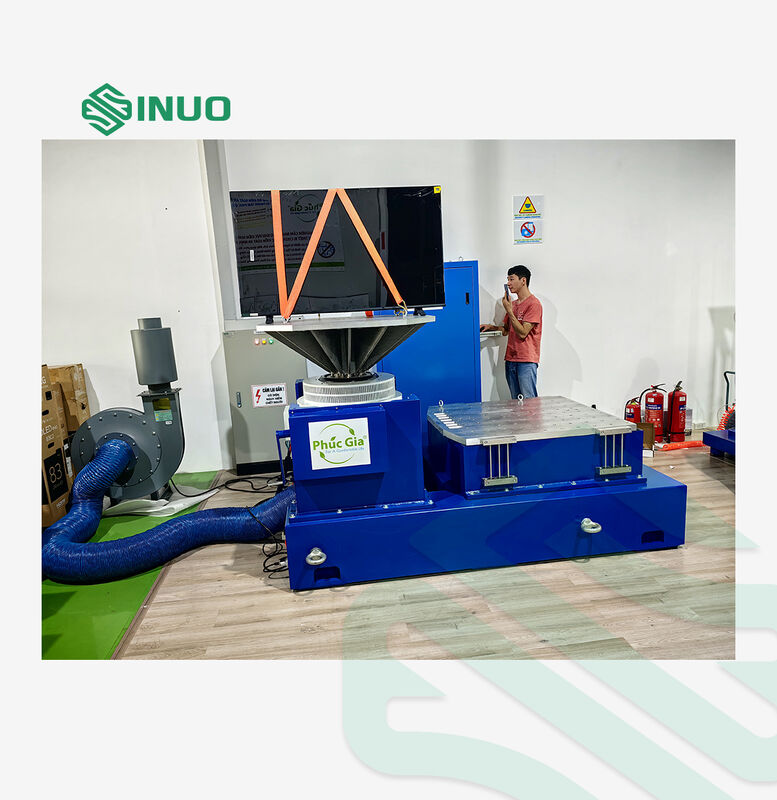

Sistema de ensaio de vibração de transporte com tabelas verticais e horizontais

Projeto

Instruções de configuração

Quantidade

1.

Corpo da mesa de vibração

Gerador de excitação eletromagnética VG4000-100

1 CONJUNTO

Dispositivo de centralização automática para bobina móvel

1 CONJUNTO

Ventilador de resfriamento BL-4000 (incluindo silenciador)

1 CONJUNTO

Mesa de extensão vertical VT60 (600×600mm)

1 CONJUNTO

Deslizamento de filme de óleo horizontal HB120 (1200×1200mm)

1 CONJUNTO

2.

Amplificador de potência de comutação digital

Amplificador de potência de comutação digital LA-45KVA

1 CONJUNTO

Sistema de proteção servo

1 CONJUNTO

Fonte de alimentação de excitação

1 CONJUNTO

3.

Controlador de vibração digital VCS-2

Controlador de vibração digital de 2 canais

1 CONJUNTO

Sensor de aceleração do sistema

2 PCS

Computador de controle

1 CONJUNTO

4.

Acessórios

Cabos de conexão/tubos de água/tubos de ar

1 CONJUNTO

Instruções de operação, relatórios de inspeção, certificados, manuais de manutenção

1 CONJUNTO

Ferramentas de acessórios (chave tipo T, chave hexagonal, chave de fenda, etc.)

1 CONJUNTO

CD de instalação do software de controle/peças sobressalentes

1 CONJUNTO

Parâmetros do gerador de excitação eletromagnética VG4000-100

Força de excitação senoidal máxima

4000Kgf pico (40KN)

Força de excitação aleatória máxima

4000Kgf rms (40KN)

Força de excitação de impacto máxima

8000Kgf pico (80KN)

Faixa de frequência

1～2700 Hz

Deslocamento máximo

100 mm p-p

Velocidade máxima

2m/s

Aceleração máxima

100G (980 m/s²)

Relação carga máxima e aceleração: F=M.A

5G(49m/s²)

10G(98m/s²)

20G(196m/s²)

30G(294m/s²)

760kg

360kg

160kg

93kg

Frequência ressonante de primeira ordem:

2500 Hz±5%

Carga máxima:

800 kg

Frequência de isolamento de vibração:

2.5 Hz

Diâmetro da bobina móvel:

Ф420 mm

Peso da bobina móvel:

40kg

Vazamento de fluxo

＜10gauss

Momento excêntrico admissível

＞500N.m

Tamanho do equipamento

1400mm×1300mm×1240mm (não incluindo a mesa de expansão vertical)

Peso do equipamento

3600 kg

Amplificador de potência de comutação digital LA-45

Potência de saída

45KVA

Tensão de saída

110Vrms

Corrente de saída

400Arms

SNR

≥70dB

Tamanho do amplificador

810mm×555mm×1810mm

Sistema de proteção servo

Função

Temperatura, pressão do vento, sobre-deslocamento, sobretensão, sobrecorrente, subtensão de entrada, falha externa, fonte de alimentação de controle, falha lógica, perda de fase de entrada

Controlador de vibração digital VCSusb-2

Configuração de hardware

2 canais de entrada simultâneos, 1 canal de saída

Módulo de função de controle

Seno, aleatório, choque típico

Computador de controle

Computador de marca original com monitor LCD

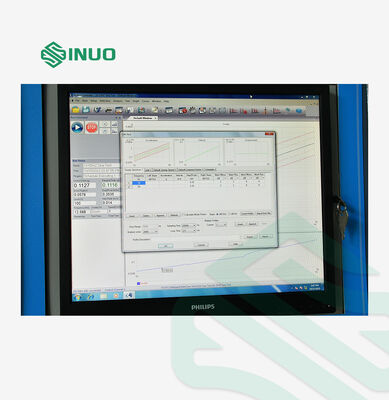

Software

Operação em chinês/inglês, análise no domínio do tempo e da frequência, fonte de sinal, análise de varredura de frequência senoidal, etc. podem ser realizadas. Ele pode gerar automaticamente relatórios de teste WORD, exibir, armazenar, definir parâmetros de teste e analisar funções de sinais e dados.

Acelerador do sistema

Faixa de frequência: 1—12000Hz

Sensibilidade: 30PC/g

Faixa de temperatura: -24 - 250°C

Mesa de extensão vertical VT60

Material

Liga de magnésio, superfície endurecida

Tamanho da mesa

600×600 mm

Furo fixo

M8 distribuição retangular manga de parafuso de aço inoxidável 100mm*100mm, durável e resistente ao desgaste

Frequência de uso limite superior

Seno 2000 Hz, Aleatório 2000 Hz

Peso

Cerca de 60Kg

Mesa deslizante de filme de óleo horizontal HB120

Material

Liga de magnésio, superfície endurecida

Tamanho da mesa

1200×1200 mm

Furo fixo

M12 distribuição retangular manga de parafuso de aço inoxidável 100mm*100mm, durável e resistente ao desgaste

Frequência de uso limite superior

Seno 500 Hz, Aleatório 2000 Hz

Peso

Cerca de 170Kg

Ventilador de resfriamento BL-5000

Potência do ventilador:

15KW

Taxa de fluxo do ventilador:

1.2m³/s

Pressão do ventilador:

6.5kpa

Requisitos elétricos

Fonte de alimentação

CA trifásico 380V/50Hz 65 KW

Ar comprimido

0.6Mpa

Resistência de aterramento

≤4Ω
