Carga eletrônica regenerativa da C.C. RS485 para o bloco da bateria do veículo elétrico

Carga eletrônica regenerativa da C.C. RS485 para o bloco da bateria do veículo elétrico

Nome da marca:	Sinuo
Número do modelo:	Série de SNELD
MOQ:	1
preço:	Customized
Condições de pagamento:	T/T
Capacidade de abastecimento:	10 grupos/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Calibration Certificate (Cost Additional)

Modo de saída:

CV/CC/CP/CR

Escala da tensão:

24.0-800.0VDC

Escala atual:

Personalizado

escala da resistência:

50mΩ-500Ω

Tensão que ajusta a precisão:

Definição 0.1%FS: 0.1V

Precisão de ajuste atual:

Definição 0.1%FS: 01A

Precisão do ajuste de poder:

Definição 0.2%FS: 10W

Resistência que ajusta a precisão:

definição de 2%: 1mΩ

Detalhes da embalagem:

Caixa da madeira compensada

Habilidade da fonte:

10 grupos/mês

Destacar:

Carga eletrônica regenerativa da C.C. RS485

Carga eletrônica regenerativa da C.C. do CV

Carga eletrônica regenerativa da correção de PWM

Descrição do produto

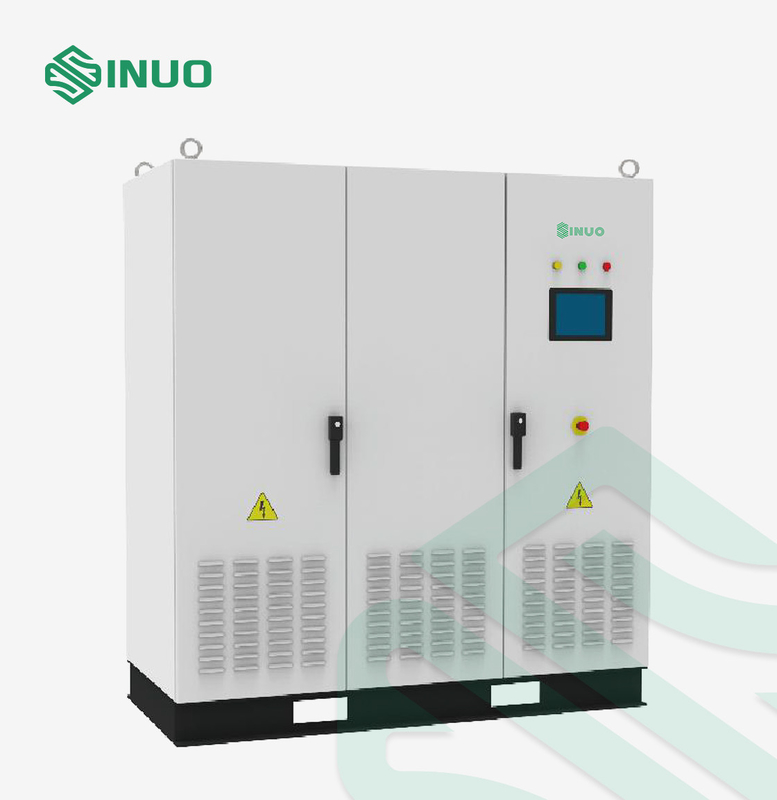

Tipo regenerative carga eletrônica da C.C. para o bloco da bateria do veículo elétrico

Vista geral do equipamento

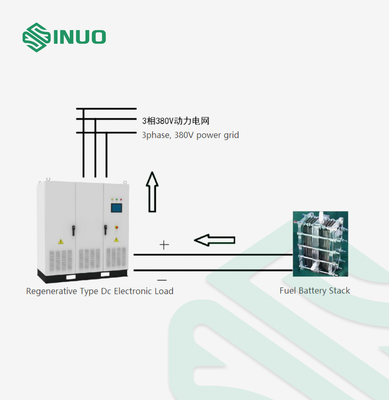

A carga eletrônica regenerativa da C.C. da série de SNELD adota a correção de alta frequência de PWM e a tecnologia em dois sentidos da conversão de DCDC para conseguir a elevada precisão, características programáveis da carga, e 100% da energia do fim da entrada é alimentada de volta à grade. Tem as características do fator de poder alto da entrada e da resposta dinâmica rápida. Esta série de cargas pode ser amplamente utilizada em testes de envelhecimento da descarga tais como pilhas da célula combustível, sistemas de motor da célula combustível, blocos da bateria do poder, e estações de carregamento.

Parâmetros técnicos

Nome do produto	Tipo regenerative carga eletrônica da C.C.
Número do produto	SNELD10-800		SNELD100-800		SNELD150-800		SNELD300-800		SNELD500-800
Poder avaliado	40kw		100kw		150kw		300kw		500kw
Poder máximo	60kw		150kw		225kw		425kw		750kw
Habilidades básicas
Função da tração	Puxe o dispositivo de acordo com o modo ajustado
Função do isolamento	Transformador incorporado do isolamento
Fiação	Terminal entrado: três-fio trifásico
Parâmetros de saída
Modo de saída	Tensão constante (CV), corrente constante (centímetro cúbico), poder constante (PC), resistência constante (CR)
Escala da tensão	24.0-800.0VDC
Escala atual	± (0-80) A		± (0-200) A		± (0-300) A		± (0-600) A		± (0-1000) A
Corrente máxima	±120A		±300A		±450A		±900A		±1500A
Escala da resistência	50mΩ-500Ω
Precisão do ajuste da tensão	Definição 0.1%FS: 0.1V
Precisão de ajuste atual	Definição 0.1%FS: 01A
Precisão do ajuste de poder	Definição 0.2%FS: 10W
Precisão do ajuste da resistência	definição de 2%: 1mΩ
Ondinha (vpp)	0.2%FS
Tempo de recuperação transiente	5ms
Tempo de elevação da tensão	10ms (carga de 10% - carga de 90%)
Tempo de elevação atual	10ms (- carga da carga ~+90% de 90%)
Efeito da tensão da fonte	≤0.1%
Efeito da carga	≤0.1%
Função de saída
Exposição	Tela táctil da cor da grande tela
Edição da forma de onda	Tensão e inclinação atual, escada, controle do ciclo, controle do salto, simulação da curva de descarga da bateria
A emergência para a função	botão da emergência
Controle start-stop	Controle separado da descarga, da carga e da parada
Função da relação de Bms	Pode livremente ajustar comandos de uma comunicação de BMS, condições do disparador, etc. a fim proteger a tempo
Começo macio	Função da pré-carga
Função protetora
Dispositivo protetor	A sobrecarga de GBT, IGBT que superaquecem, o superaquecimento do transformador, a sobretensão da saída e o undervoltage, sobrecarga, sobrecarga, procuram um caminho mais curto
Relação remota
Relação de comunicação	Configuração padrão: RS485 Opcional: LATA, ETHERNET, USB
Parâmetros entrados
Número entrado da fase	3wires+PE trifásico
Escala de tensão entrada	323V-437V (L-L)
Escala de frequência entrada	45~55Hz
Fator de poder entrado	>0,99
Harmônicos entrados	≤3%
Tempo de comutação	≤10ms (carga de +90% load~-90%)
Ambiente de trabalho
Temperatura de funcionamento	-20~45℃
Umidade de trabalho	10~90%RH (Não-condensação)
Volume e peso
Dimensões	1200x1960x800			1400x1960x800		2600x1960x800		4500x1960x1000
Peso	500	800		1000		1800		3200

Características principais

1. Adote a correção de alta frequência de PWM e tecnologia bidirecional de DCDC, controle digital puro, função forte e confiança alta.

2. Quatro modos de saída: tensão atual (centímetro cúbico), constante constante (CV), poder constante (PC), e resistência constante (CR).

3. A velocidade de comutação atual da resposta é rápida, que pode cumprir as exigências do teste da célula combustível.

4. Possui a capacidade de carga de baixa voltagem e alto-atual, que pode cumprir as exigências do teste da pilha da célula combustível.

5. Usando a tecnologia da conversão de PWM, 100% da energia absorvida são alimentadas de volta à grade, a redução da economia de energia e de emissão, e o fator de poder alto da entrada, nenhuma poluição à grade.

6. Funções múltiplas da proteção: a saída sob a tensão, perda da fase, saída sobre a tensão, IGBT sobre o calor, IGBT sobre a corrente, sobre a proteção da temperatura, procura um caminho mais curto a proteção atual do limite.

Aplicação

1. Teste da descarga da pilha da célula combustível

2. Envelhecimento da pilha e teste de desempenho de carregamento

3. Envelhecimento e testes de desempenho do equipamento da fonte de alimentação de DC

4. Teste da descarga da bateria do poder

Carga eletrônica regenerativa da C.C. RS485 para o bloco da bateria do veículo elétrico 0
