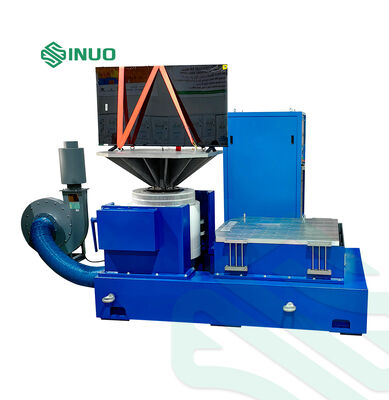

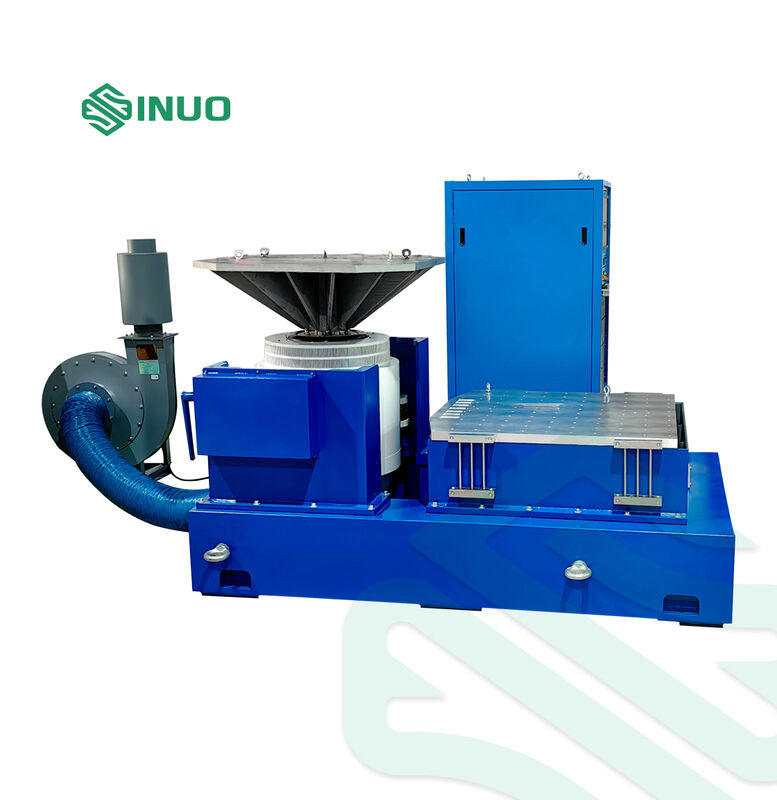

Sistema de Teste de Vibração de Alto Desempenho para Eletrônicos Automotivos e Aeroespaciais

Sistema de Teste de Vibração de Alto Desempenho para Eletrônicos Automotivos e Aeroespaciais

Nome da marca:	Sinuo
Número do modelo:	SN553-EV310HG60VT60VCSusb-2
MOQ:	1
preço:	Customized
Condições de pagamento:	T/T
Capacidade de abastecimento:	5 séries/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Calibration Certificate (Cost Additional)

força seno:

1000kg.f

Máx. Velocidade:

1,8 m/s

Carga útil:

300kg

Diâmetro da armadura:

Ф240 milímetro

Máx. Deslocamento:

76 mm pp

Máx. Aceleração:

82G (800m/s2)

Detalhes da embalagem:

Caixa da madeira compensada

Habilidade da fonte:

5 séries/mês

Destacar:

Carga eletrônica regenerativa da C.C. RS485

Carga eletrônica regenerativa da C.C. do CV

Carga eletrônica regenerativa da correção de PWM

Descrição do produto

Sistema de Teste de Vibração de Alto Desempenho para Eletrônicos Automotivos e Aeroespaciais

Este sistema avançado de teste de vibração simula condições ambientais do mundo real para validar a durabilidade e confiabilidade de componentes eletrônicos usados em aplicações automotivas e aeroespaciais.

Aplicações do Produto

O teste de vibração envolve a excitação de componentes ou dispositivos para avaliar seu desempenho em condições ambientais reais. Nossos sistemas são projetados para uma ampla gama de produtos industriais, incluindo placas de circuito, aeronaves, navios, foguetes, mísseis, automóveis e eletrodomésticos.

A Sinuo oferece soluções abrangentes de excitação e teste que validam a qualidade do produto de acordo com os padrões nacionais e internacionais, incluindo GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC e ASTM.

Metodologia de Teste de Vibração

Parâmetros de Configuração do Teste:

Condições de teste definidas pelo cliente
Tipos de teste: varredura senoidal e vibração aleatória
Faixa de resposta de frequência: 2-5000Hz
Fórmula de cálculo: A(g)=(2πf)²Dcm/980≒A=0.002DmmF²

Diagrama Principal do Equipamento

Parâmetros Técnicos do Gerador de Excitação Eletromagnética VG1000-76

Força de excitação senoidal máxima	1000Kg.f pico
Força de Excitação Aleatória Máxima	1000Kg.f r.ms
Força de excitação de impacto máxima	2000Kg.f pico
Faixa de Frequência	1-2900 Hz
Deslocamento máximo	76 mm p-p
Velocidade máxima	1,8 m/s
Aceleração máxima	82G (800 m/s²)
Frequência ressonante de primeira ordem	3200 Hz±5%
Carga útil M1+M2	300kg
Frequência de isolamento de vibração	2,5 Hz
Diâmetro da bobina móvel	Ф240 mm
Peso da bobina móvel	14kg
Momento excêntrico nominal	350 N.M
Parafuso na mesa	16×M10
Vazamento de fluxo	<10 gauss
Momento excêntrico admissível	300 N.m
Tamanho do equipamento	945mm×720mm×784mm
Peso do equipamento	1000 kg

Relação Carga Máxima vs. Aceleração (Seno):

Aceleração	Carga Máxima
5G	188KG
10G	88KG
20G	38KG
30G	21KG

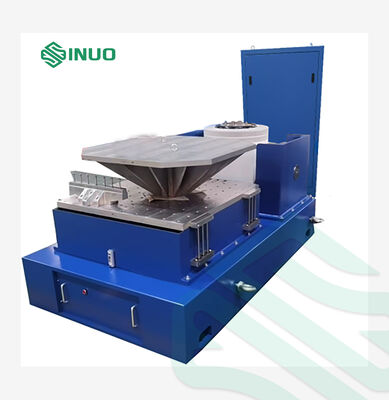

Plataforma Deslizante Horizontal

O design deslizante horizontal apresenta alta capacidade de momento de tombamento e restrição lateral. Essa abordagem de engenharia, combinada com o arranjo deslizante horizontal padrão, oferece limites de momento dinâmico excepcionais, mantendo as características ideais de amortecimento do filme de óleo de guia. O conjunto da mesa deslizante horizontal inclui placa deslizante, cabeça de conexão, placa de granito natural, base da mesa deslizante horizontal e fonte de óleo independente.

Recursos do Sistema

Alto Desempenho e Confiabilidade

O controle de circuito fechado via processador DSP com circuito de controle independente de PC garante capacidade de resposta do sistema em tempo real e alta eficiência. O sistema se adapta rapidamente às mudanças do sistema de teste, garantindo confiabilidade e precisão. Todos os canais de entrada apresentam ADCs de resolução de 24 bits, design de hardware de baixo ruído e filtros anti-aliasing analógicos/digitais integrados.

Operação Amigável

Software de aplicação baseado em Windows com operação intuitiva e funções auxiliares abrangentes. Assistentes automatizados e geração de relatórios de teste agilizam as tarefas de teste repetitivas. Extensas configurações de parâmetros de teste com interface USB2.0 para integração perfeita com o computador.

Funcionalidade Poderosa e Flexível

Plataforma de controle de vibração avançada capaz de lidar com múltiplas tarefas complexas. O design modular permite a configuração de diferentes componentes de hardware e software para atender a diversos requisitos de teste e análise na mesma plataforma de hardware.

Segurança de Teste Abrangente

O controle de sinal em pequena escala permite a visualização da vibração do sistema para avaliação do nível de ruído e análise da função de transferência. Múltiplas verificações de segurança e configurações de intertravamento protegem o pessoal de teste, os objetos de teste e o equipamento. Tecla de terminação de emergência integrada para desligamento imediato do teste durante anormalidades do sistema.

Relatórios de Teste Automatizados

Geração com um clique de relatórios de teste em formato Word ou PDF. A documentação abrangente inclui funções de controle de teste, parâmetros de configuração, curvas de espectro alvo de controle, curvas de domínio do tempo e do domínio da frequência. Suporta impressão direta, visualização e distribuição online com formatos de relatório personalizáveis.
