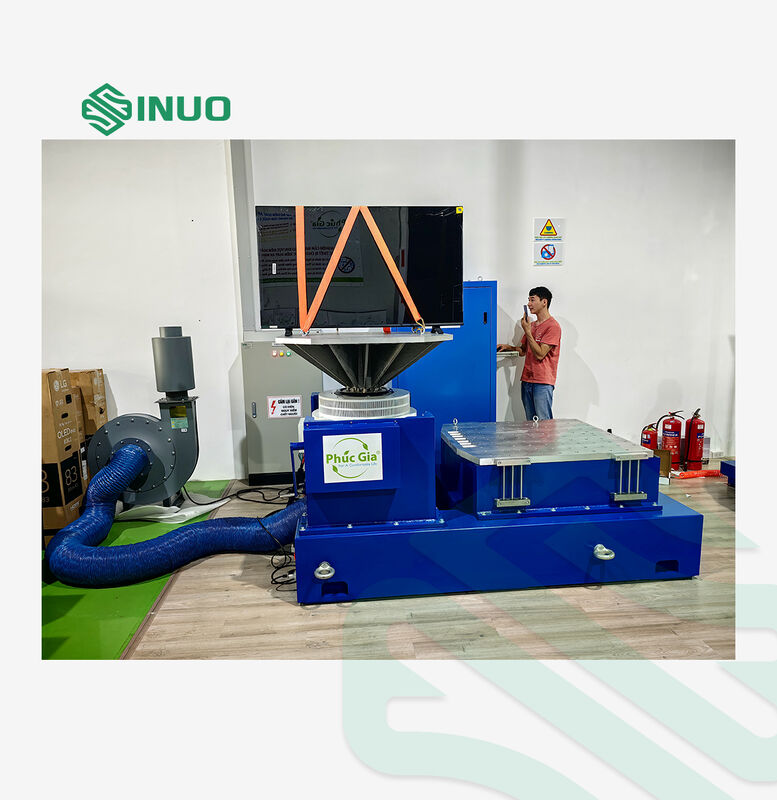

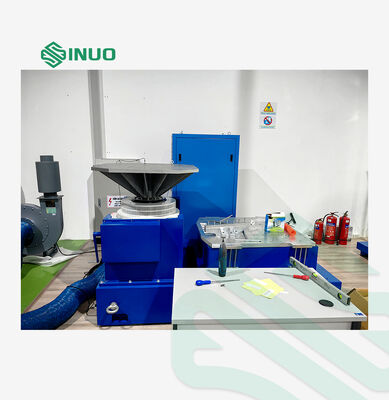

Sistema de Teste de Vibração de Alta Capacidade com Agitador Eletrodinâmico Integrado

Sistema de Teste de Vibração de Alta Capacidade com Agitador Eletrodinâmico Integrado

Nome da marca:	Sinuo
Número do modelo:	SN553-EV222HG80VT80
MOQ:	1
preço:	Customized
Condições de pagamento:	T/T
Capacidade de abastecimento:	5 séries/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Calibration Certificate (Cost Additional)

força seno:

2400Kg.f

Força aleatória:

2200 kg.f

Choque Froce:

4400Kg.f

Max.Velocity:

2m/s

Aceleração máxima:

100G (980 m/s2)

Carga útil:

400kg

Detalhes da embalagem:

caixa de madeira compensada

Habilidade da fonte:

5 séries/mês

Destacar:

Equipamento de testes elétrico da segurança de WH AH

Equipamento de testes elétrico da segurança da exposição do LCD

Analisador da alimentação de DC da C.A. RS232

Descrição do produto

Sistema de ensaio de vibração de alta capacidade com agitado eletrodinâmico integrado

Aplicação do produto

Os testes de vibração envolvem componentes e dispositivos excitantes ou chocantes para simular condições ambientais do mundo real.Este sistema é concebido para uma ampla gama de aplicações industriais, incluindo placas de circuito, aviões, navios, foguetes, mísseis, automóveis e eletrodomésticos.

A Sinuo fornece soluções abrangentes de excitação e teste que cumprem com os padrões nacionais e internacionais, incluindo GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC e ASTM.

Seleção da máquina de vibração e estrutura do gerador

Condições de ensaio fornecidas pelo cliente
Tipos de ensaio: varredura sinusal; aleatório
Faixa de resposta de frequência: 2-5000 Hz
Fórmula: A (g) = 2πf2Dcm/980 A = 0,002DmmF2 D = A/0,002F2 F = M (kg) × A (g)

Configuração do equipamento

Ponto	Configuração	Qty.
1)	Máquinas de secagem por vibração
	Aquecedor A20S34 (incluído o controlador de centralização pneumático)	1 conjunto
	Bloqueador B752S (incluindo silenciador e condutor)	1 conjunto
	Expansor de cabeça VT80CM	1 conjunto
	Tabela de deslizamento horizontal HG80M	1 conjunto
2)	Amplificador de potência
	LA20K Amplificador de potência (incluindo fonte de alimentação de campo)	1 conjunto
3)	Controlador de vibração-Vcs-02 (Incluindo funções de hardware e controlo)
	Acelerômetro (incluindo o cabo BNC-M5 de baixo ruído de comprimento 7 m)	2 conjuntos
	Computador (incluindo teclado, mouse e monitor)	0 conjunto
4)	Documentação Manual de operação, lista de embalagens	1 conjunto
5)	Acessórios
	Ferramentas de manutenção	1 conjunto
	Peças de reposição normalizadas

Especificações

Especificações do agitador
Pico seno (Pk)	2400Kg.f pico (24KN)
Caso (RMS)	2200Kg.f rms (22KN) @ISO5344
Choque (Pk)	4400Kg.f pico (44KN) @6ms
Frequência utilizável	DC ≈ 3000 Hz
Deslocamento máximo (p-p)	51 mm (2 polegadas)
Velocidade máxima	2 m/s
Aceleração máxima	Sine:100g (980 m/s2);Acesso aleatório: 60g (588 m/s2)
Suporte de carga vertical	400 kg
Suspensão corporal Natural Frequência (Eixo de Propulsão)	De potência não superior a 2 kW
Diâmetro da armadura	F340 mm
Peso da armadura	Cerca de 24 kg.
Resonância Fundamental Frequência (quadro nu)	2,600 Hz (nom.) +/- 5%
Instalação de carga Pontos (norma)	21 aço inoxidável M10 Insertos
Densidade de fluxo de desvio	< 10 gauss
Força parcial admissível	500.N.M.
Dimensões do agitador	1190 mmL × 860 mmD × 1060 mmH
Especificações do amplificador de potência LA20K
Capacidade de produção nominal	22 KVA
Relação sinal/ruído	Maior que 65 dB
Eficiência do amplificador	Mais de 90%
Dimensões gerais do amplificador	650 mmL × 920 mmD × 1780 mmH

Principais características

1) Sistema de suspensão robusto e orientação de movimento linear, forte capacidade de carga, boas funções de orientação, alta estabilidade.
2) Airbag central de carga com alta rigidez estática e baixa rigidez dinâmica, forte capacidade de carga, desempenho perfeito na variação de amplitude.
3) Alta eficiência de comutação de potência de classe D, corrente de pico de 3 sigma, baixo consumo de energia e distorção harmônica mínima.
4) Autodiagnóstico rápido com bloqueio de segurança, alta fiabilidade de segurança
5) Dispositivo de isolamento de choque de airbag para plataforma de vibração sem necessidade de fundação adicional, reprodução perfeita da onda vibratória e redução da transmissão de vibração
6) Plataformas de expansão horizontais e verticais para diferentes aplicações
7) Operação simples do controlador
