Máquina de Vibração de Alto Desempenho: Capacidade de Carga de 1200kg, Curso de 76mm

Máquina de Vibração de Alto Desempenho: Capacidade de Carga de 1200kg, Curso de 76mm

Nome da marca:	Sinuo
Número do modelo:	SN553- EVW390HB120VCS-4
MOQ:	1
preço:	Customized
Condições de pagamento:	T/T
Capacidade de abastecimento:	5 séries/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Calibration Certificate (Cost Additional)

força seno:

9000Kg.f

Força aleatória:

9000Kg.f

Choque Froce:

18000Kg.f

Carga útil:

1200 kg

Máx. Deslocamento:

76 mm pp

Máx. Aceleração:

120g

Detalhes da embalagem:

caixa de madeira compensada

Habilidade da fonte:

5 séries/mês

Destacar:

equipamento de teste da bateria de lítio 1000V

Equipamento de teste da bateria de lítio de EVSE

Verificador elétrico da segurança do pulso da isolação

Descrição do produto

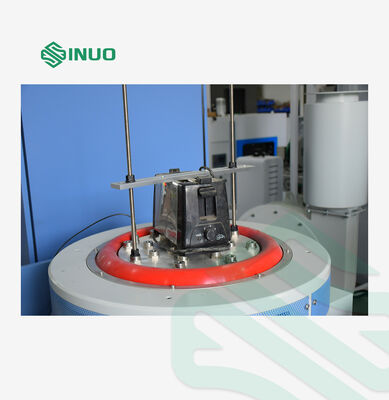

Máquina de vibração de alto desempenho: capacidade de carga de 1200 kg, curso de 76 mm

A série de mesas vibratórias resfriadas a água oferece desempenho excepcional com grande impulso, forte capacidade de suporte, alta eficiência de resfriamento e deslocamento máximo de 76 mm.Projetado para satisfazer os rigorosos requisitos de ensaio de vibração para grandes conjuntos electrónicos, dispositivos de automação, componentes aeroespaciais, satélites artificiais e sistemas militares.

Com sistemas de trunnion especialmente concebidos e suporte de fundação adequado, o sistema opera a partir de baixas frequências a partir de 1 Hz ou DC, acomodando tanto testes de vibração sinusoidal quanto aleatórios.

Aplicações do produto

Os testes de vibração simulam condições ambientais do mundo real excitando componentes e dispositivos para avaliar seu desempenho e durabilidade.Aplicações abrangem todos os sectores industriais, incluindo placas de circuito, aviões, navios, foguetes, mísseis, automóveis e eletrodomésticos.

A Laberton fornece soluções abrangentes de excitação e teste, garantindo a conformidade da qualidade do produto com as normas nacionais e internacionais, incluindo GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC,e ASTM.

Seleção e especificações da máquina de vibração

Critérios de selecção

Condições de ensaio fornecidas pelo cliente
Tipos de ensaio: varredura sinusal, choque aleatório, choque clássico
Faixa de resposta de frequência: 1-2700 Hz
Fórmula: A (g) = (πf) 2Dcm/980 A = 0,002DmmF2
D=A/0.002F2 F=M(kg) × A(g)

Configuração do equipamento

Projeto	Detalhes da configuração	Quantidade

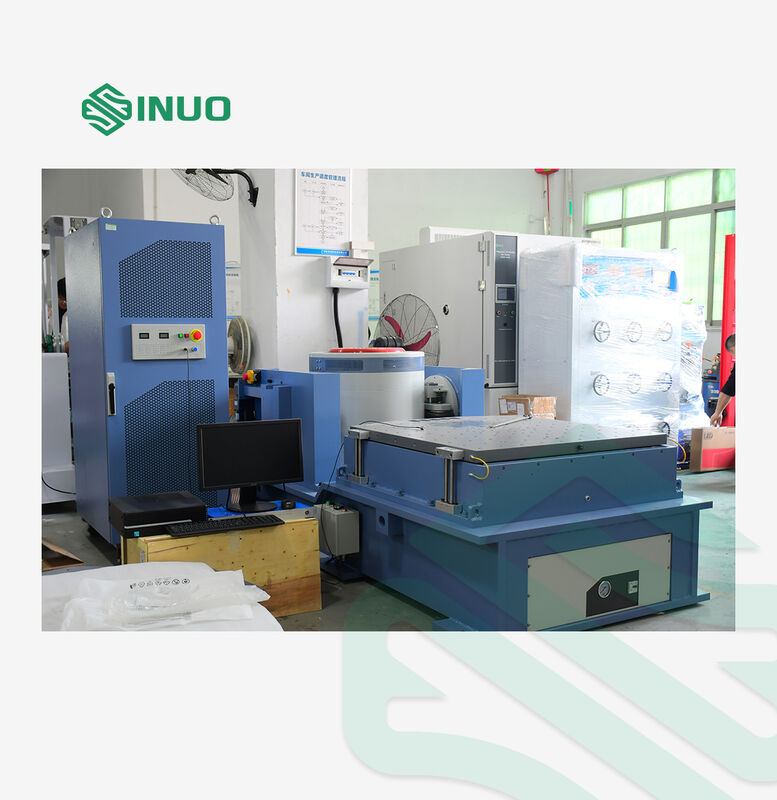

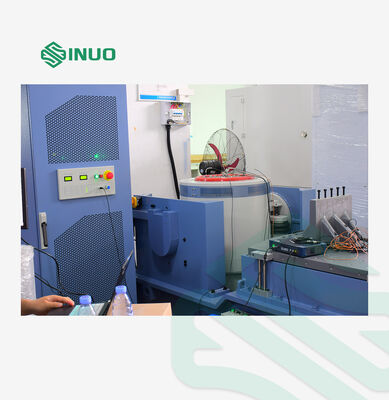

1. Corpo da mesa de vibração	E90T45 gerador de excitação eletromagnética Dispositivo de controlo automático de centralização para bobina móvel Refrigerador de água WCU-2 Tabela de extensão vertical VT120 HB120 Tabela de deslizamento horizontal de filme de óleo Mecanismo elétrico de direcção	1 SET
2Amplificador de potência digital de comutação	Amplificador de potência de comutação digital LA-100KVA Sistema de proteção por servo Fornecimento de energia de excitação	1 SET
3Controlador de vibração digital VCS-4	Controlador de vibração digital de 4 canais Sensor de aceleração do sistema Computador de controlo	1 SET
4Acessórios	Cabos de ligação/tubos de água/tubos de ar Instruções de funcionamento, relatórios de inspecção, certificados, manuais de manutenção Ferramentas acessórias (chave T, chave hexagonal, chaveira, etc.) Instalação de software de controlo CD/peças sobressalentes	1 SET

Parâmetros técnicos

E90T45 Gerador de Excitação Electromagnética

Força máxima de excitação sinusoidal	Pico de 9000 kg/h
Força de excitação máxima aleatória	9000Kg.f rms
Força máxima de excitação de impacto	18000Kg.f pico
Faixa de frequência	1 ‰ 2700 Hz
Deslocamento máximo	76 mm p-p
Velocidade máxima	2 m/s
Aceleração máxima	120 G (1176 m/s2)
Relação entre carga máxima e aceleração: F=M.A.
5G (49m/s2)	2295 kg
10G (98m/s2)	1095 kg
20G (196m/s2)	495 kg
30 G (294 m/s2)	295 kg
Frequência de ressonância de primeira ordem	2200 Hz ± 5%
Carga máxima	1200 kg
Frequência de isolamento das vibrações	3 Hz
Diâmetro da bobina móvel	F450 mm
Peso da bobina móvel	90 kg
Fuga de fluxo	< 10 gauss
Momento excêntrico admissível	> 1000N.m
Tamanho do equipamento	1700 mm × 1360 mm × 1540 mm (excluindo a tabela de expansão vertical)
Peso do equipamento	5900 kg

Amplificador de potência de comutação digital LA-100

Potência de saída	100 KVA
Voltagem de saída	110Vrms
Corrente de saída	1000 braços
SNR	≥ 65 dB
Tamanho do amplificador	3300 mm × 810 mm × 2170 mm
Peso do amplificador	3700 kg

Sistema de proteção por servo

Proteção abrangente, incluindo: sobrevoltagem da rede de energia, subvoltagem da rede, falha lógica, proteção do módulo de energia, temperatura do módulo de energia, sobrecorrente de saída, sobrevoltagem de saída,fonte de alimentação, deslocamento da plataforma, temperatura da plataforma e circuitos de bloqueio externos Desligamento automático da saída com alarmes sonoros e visuais em qualquer detecção de falha.

Controlador de vibração digital VCS-4

Configuração do hardware	4 canais de entrada simultâneos, 1 canal de saída
Módulo de função de controlo	Sine, aleatório, choque típico, busca de ressonância e habitação
Computador de controlo	Computador de marca original com monitor LCD
Software	Operação em chinês/inglês, análise do domínio temporal e do domínio de frequência, fonte de sinal, análise de varredura de frequência sinusoidal.Gerar automaticamente relatórios de teste WORD com capacidades abrangentes de análise de sinais e dados.
Acelerador do sistema	Faixa de frequência: 1-12000Hz, sensibilidade: 50mv/g, faixa de temperatura: -24 - 250°C

VT120 Tabela de extensão vertical

Materiais	De teor, em peso, de potássio
Tamanho da tabela	1200×1200 mm
Furo fixo	M12 distribuição retangular 100 mm × 100 mm de aço inoxidável
Frequência de utilização do limite superior	Sinus 500 Hz, aleatório 1500 Hz
Peso	Aproximadamente 165 kg.

HB120 Tabela de deslizamento horizontal de película de óleo

Materiais	De teor, em peso, de potássio
Tamanho da tabela	1200×1200 mm
Furo fixo	M12 distribuição retangular 100 mm × 100 mm de aço inoxidável
Frequência de utilização do limite superior	Sinus 2000 Hz, aleatório 2000 Hz
Peso	170 kg (sem conector)

Unidade de refrigeração por água WCU

Capacidade de troca de calor	Torre de água de refrigeração de 100 kW 15T
Fluxo/pressão de água de circulação externa	200 L/min 0,25-0,4 Mpa
Necessidade de água destilada	Dureza da água 30 ppm, PH7-8, condutividade 1us/cm
Interface de tubulação de água de circulação externa	1-1/4" ou DN32
Dimensões (L × W × H)	610 mm × 900 mm × 2000 mm
Peso	380 kg

Requisitos elétricos

Fornecimento de energia	3 fases 5 fios 380V/50Hz 162 KW
Ar comprimido	0.6Mpa
Resistência do solo	≤ 4Ω
