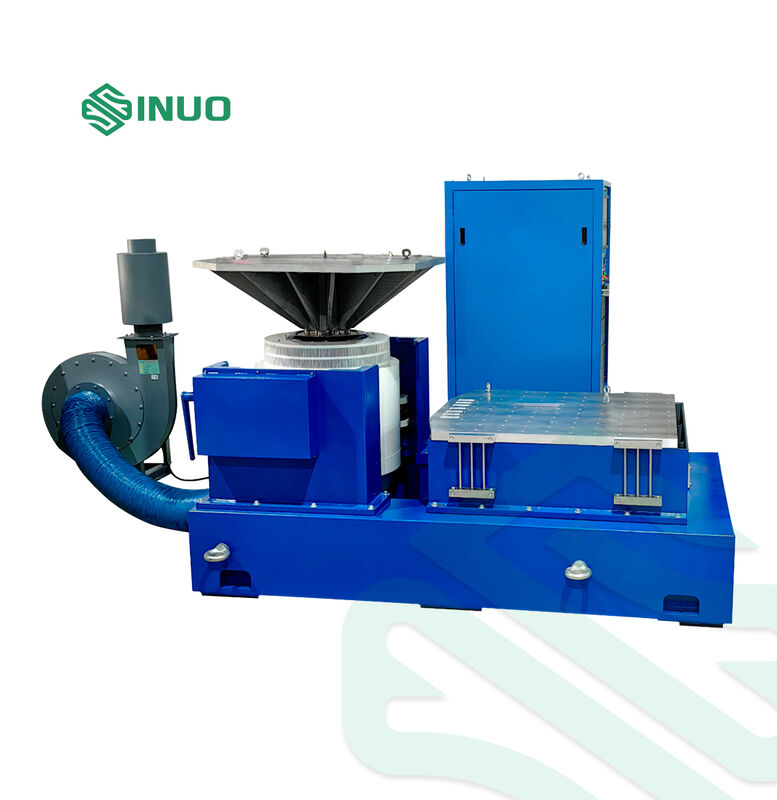

Sistema de Teste de Vibração Eletromagnética IEC62196 para Componentes de VE

Sistema de Teste de Vibração Eletromagnética IEC62196 para Componentes de VE

Nome da marca:	Sinuo
Número do modelo:	SN553-EV440VT2012SMW-GP VCSusb-2
MOQ:	1
preço:	Customized
Condições de pagamento:	T/T
Capacidade de abastecimento:	5 séries/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Calibration Certificate (Cost Additional)

Força Máxima de Excitação Senoidal:

Pico de 4000 kg/h

Força máxima de excitação aleatória:

4000Kgf rms

Força Máxima de Excitação de Impacto:

Pico de 8000Kg.f

Deslocamento máximo:

100 mm p-p

Velocidade máxima:

2,0m/s

Aceleração máxima:

100G ((980 m/s2)

Faixa de frequência:

1 ‰ 3000 Hz

Carga útil:

1000kg

Detalhes da embalagem:

caixa de madeira compensada

Habilidade da fonte:

5 séries/mês

Destacar:

Equipamento de testes elétrico da segurança da C.C. Hipot

Equipamento de testes elétrico da segurança RS232

Equipamento de testes do ev da C.C. 6000V

Descrição do produto

IEC 62196 Sistema de ensaio de vibração eletromagnética para componentes de veículos eléctricos

Os testes de vibração submetem componentes e dispositivos a tensões simuladas para avaliar sua resposta às condições do mundo real.Este processo essencial garante a durabilidade e a fiabilidade dos produtos em diversas indústrias, incluindo a indústria aeroespacial, automóveis e electrónica de consumo.

A Sinuo fornece soluções de teste de vibração personalizadas que excedem os padrões básicos de conformidade (incluindo GB, GJB, UL, IEC, ASTM e mais).fornecer capacidades de teste precisas para acelerar o tempo de colocação no mercado;, melhorar a qualidade dos produtos e estabelecer uma fiabilidade líder no sector.

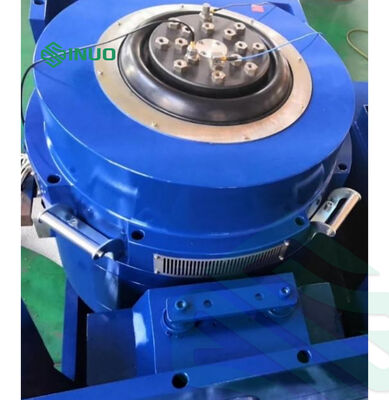

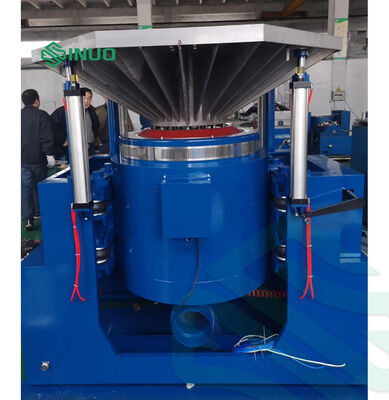

Diagrama da estrutura do gerador de vibrações

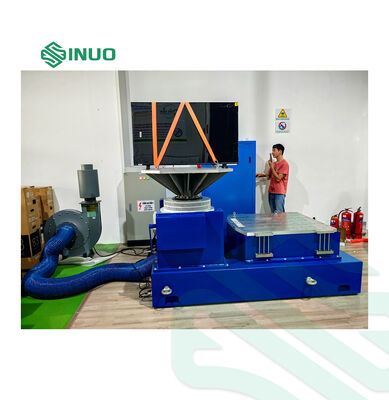

Diagrama principal do equipamento

Parâmetros técnicos do equipamento

Parâmetros do gerador de excitação eletromagnética

Parâmetro	Especificações
Força máxima de excitação sinusoidal	Pico de 4000 kg/h
Força de excitação máxima aleatória	4000Kg.f rms
Força máxima de excitação de impacto	Pico de 8000 kg/h
Faixa de frequência	1 ‰ 3000 Hz
Deslocamento máximo	100 mm p-p
Velocidade máxima	2.0m/s
Aceleração máxima	100G (980 m/s2)
Frequência de ressonância de primeira ordem	2500 Hz ± 5%
Carga útil	1000 kg
Frequência de isolamento das vibrações	2.5 Hz
Diâmetro da bobina móvel	F440 mm
Peso da bobina móvel	60 kg
Fuga de fluxo	< 10 gauss
Momento excêntrico admissível	> 500 N.m.
Tamanho do equipamento	1400 mm × 980 mm × 1230 mm (excluindo a plataforma de expansão vertical)
Peso do equipamento	2800 kg

Amplificador de potência de comutação digital

Parâmetro	Especificações
Potência de saída	50 KVA
Voltagem de saída	110Vrms
Corrente de saída	500 braços
SNR	≥ 70 dB
Tamanho do amplificador	910 mm × 620 mm × 2050 mm

Sistema de proteção por servo

Temperatura, pressão do vento, deslocamento excessivo, sobrevoltagem, sobrecorrente, subvoltagem de entrada, falha externa, fonte de alimentação de controlo, falha lógica, perda de fase de entrada

Controlador de vibração digital

Componente	Especificações
Configuração do hardware	2 canais de entrada simultâneos, 1 canal de saída
Módulo de função de controlo	Sine, aleatório, choque clássico
Computador de controlo	Computador de marca original com monitor LCD
Software	Operação em inglês, análise do domínio do tempo e do domínio da frequência, fonte de sinal, análise de varredura de frequência senoidal, geração automática de relatório de teste WORD
Canal de entrada
Número de canais de entrada	2 canais de entrada simultâneos
Tipo de sinal de entrada	Voltagem/carga
Resistência de entrada	>110 kΩ
Intervalo máximo de entrada de tensão	± 10 V
Faixa máxima de entrada de carga	±10000pcs
SNR	>100 dB
Filtro	Filtro analógico de 160 dB/oitava
Interface de entrada	Três entradas opcionais: tensão, ICP e carga
Input máximo	±10VPEAK
Conversor analógico/digital (ADC)	Resolução de 24 bits, Faixa dinâmica: 114 dB, freqüência máxima de amostragem 192 kHz
Características do circuito	A interface de entrada possui uma fonte de corrente constante ICP e um amplificador de carga incorporados, com duas faixas de 10V/1V e acoplamento AC/DC opcional, e um filtro analógico anti-aliasing.
Canal de saída
Número de canais de saída	1 canal de saída
Tipo de sinal de saída	sinal de tensão
Impedância de saída	- Não.30Ω
Intervalo máximo de tensão de saída	± 10 V
Corrente de saída máxima	100 mA
Precisão da amplitude	2 mV
Distorção harmónica	< 95 dBf
Filtro	Filtro analógico de 160 dB/oitava
Compatibilidade de canais	Amplitude 0,04 dB, fase ± 0.5
Conversor digital/análogo (DAC)	Resolução de 24 bits, faixa dinâmica: 120 dB, frequência máxima de amostragem 192 kHz
Características do circuito	Filtro analógico antialiasing; circuito de proteção de saída
Tipo de ensaio	Controle de vibração aleatória/controle sinusoidal/controle de choque típico

Sensor de aceleração LTE C04A07

Parâmetro	Especificações
Faixa de frequências	1-8000 Hz
Sensibilidade	30 mv/g
Intervalo de temperatura	-40 - 160°C

Tabela de extensão vertical

Parâmetro	Especificações
Materiais	Ligação de magnésio, anodizada, de superfície dura
Tamanho da tabela	2000×1200 mm
Furo fixo	M10 distribuição retangular 100mm*100mm mangue de parafuso de aço inoxidável
Frequência de utilização do limite superior	Sinus 100 Hz, aleatório 200 Hz
Peso	Cerca de 340 kg.

Ventilador de arrefecimento (incluindo silenciador)

Parâmetro	Especificações
Potência do ventilador	15 kW
Fluxo do ventilador	81.6m3/s
Pressão do ventilador	0.075 kgf/cm2

Requisitos elétricos

Parâmetro	Especificações
Fornecimento de energia	3 fases 5 fios 380V/50Hz 75 KVA
Ar comprimido	0.6Mpa
Resistência do solo	≤ 4Ω

Características do sistema

Alto desempenho e fiabilidade:O controlo de circuito fechado através do processador DSP garante uma resposta em tempo real e uma elevada precisão.ADCs de resolução de 24 bits com design de hardware de baixo ruído e filtros anti-aliasing integrados garantem a precisão da análise.
Operação fácil:O software de aplicação baseado no Windows com assistente automático e geração de relatórios de teste simplifica as tarefas de teste repetitivo.
Funções poderosas e flexibilidadeO projeto modular permite a configuração de diferentes hardware e software para atender a diversos requisitos de teste.
Segurança do ensaio:A previsão de controle de sinal em pequena escala, várias verificações de segurança e configurações de bloqueio garantem a máxima proteção para os testadores, objetos de teste e equipamentos.
Geração de relatórios de ensaio:Geração de relatórios de teste em Word ou PDF com um clique, incluindo funções de controle, parâmetros, curvas de espectro e dados de análise.

Parâmetros técnicos do controlador de vibração digital

Canal de entrada

Parâmetro	Especificações
Número de canais de entrada	2 canais de entrada simultâneos
Tipo de sinal de entrada	Voltagem/carga
Resistência de entrada	> 110 kΩ
Intervalo máximo de entrada de tensão	± 10 V
Faixa máxima de entrada de carga	±10000pcs
SNR	> 100 dB
Filtro	Filtro analógico de 160 dB/oitava
Interface de entrada	Três entradas opcionais: tensão, ICP e carga
Input máximo	±10VPEAK
Conversor analógico/digital (ADC)	Resolução de 24 bits, faixa dinâmica: 114 dB, frequência máxima de amostragem 192 kHz

Canal de saída

Parâmetro	Especificações
Número de canais de saída	1 canal de saída
Tipo de sinal de saída	sinal de tensão
Impedância de saída	< 30Ω
Intervalo máximo de tensão de saída	± 10 V
Corrente de saída máxima	100 mA
Precisão da amplitude	2 mV
Distorção harmónica	< 95 dBf
Filtro	Filtro analógico de 160 dB/oitava
Compatibilidade de canais	Amplitude 0,04 dB, fase ± 0.5
Conversor digital/analógico (DAC)	Resolução de 24 bits, faixa dinâmica: 120 dB, frequência máxima de amostragem 192 kHz
Tipo de ensaio	Controle de vibração aleatória/controle sinusoidal/controle de choque típico
