Máquina de Teste de Vibração IEC62133 com Força Senoidal de 5000Kg para Teste de Bateria

Máquina de Teste de Vibração IEC62133 com Força Senoidal de 5000Kg para Teste de Bateria

Nome da marca:	Sinuo
Número do modelo:	SN553-EV250H80VT80VCS-2
MOQ:	1
preço:	Customized
Condições de pagamento:	T/T
Capacidade de abastecimento:	5 séries/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Calibration Certificate (Cost Additional)

Força senoidal nominal:

49KN

Força aleatória:

49KN

Max Exiting Force:

5000 kg.f

Máx. Aceleração:

100G ((980 m/s2)

Máx. Velocidade:

2,0m/s

Máx. Deslocamento:

51 mm p-p

Detalhes da embalagem:

Caixa da madeira compensada

Habilidade da fonte:

5 séries/mês

Destacar:

Equipamento de testes elétrico da segurança da igualação

Equipamento de testes elétrico da segurança do IEC 61851

Analisador elétrico da segurança do LCD

Descrição do produto

Máquina do teste de vibração IEC62133 com força senoidal de 5000Kg para testes de bateria

Este sistema profissional de teste de vibração foi projetado especificamente para testes de bateria de acordo com os padrões IEC62133, apresentando uma poderosa capacidade de força senoidal de 5000Kg para validação abrangente do produto.

Aplicações de produtos

Os testes de vibração simulam condições ambientais do mundo real, excitando componentes e dispositivos para avaliar seu desempenho e durabilidade. Este sistema é amplamente aplicável em setores industriais, incluindo placas de circuito, aeronaves, navios, foguetes, mísseis, automóveis e eletrodomésticos.

A Sinuo fornece soluções completas de excitação e teste que validam a qualidade do produto de acordo com padrões internacionais, incluindo GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC e ASTM.

Este sistema de vibração atende aos requisitos da UN 38.3 cláusula 4.3 teste T.3, IEC 62133-1:2017 cláusula 7.2.2 e IEC 62133-2:2017 cláusula 7.3.8.1.

Seleção e especificações da máquina vibratória

Condições de teste personalizadas de acordo com os requisitos do cliente
Tipos de teste: varredura senoidal, aleatório, choque clássico
Faixa de resposta de frequência: 1-2700Hz
Fórmula de seleção: A(g)=(2πf)²Dcm/980≒A=0,002DmmF², D=A/0,002F², F=M(kg)×A(g)

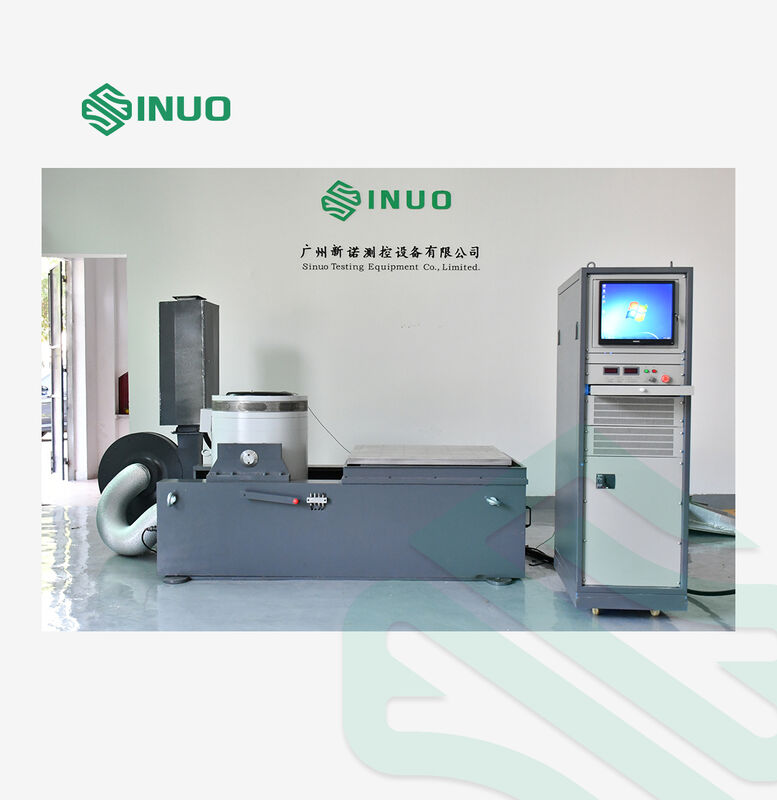

Diagrama Principal do Equipamento

Diagrama de instalação

Configuração do Equipamento

Componente	Configuração	Quantidade
Corpo da mesa vibratória	Gerador de excitação eletromagnética A60S44	1 CONJUNTO
Dispositivo de controle de centralização automática	Sistema de centralização de bobina móvel	1 CONJUNTO

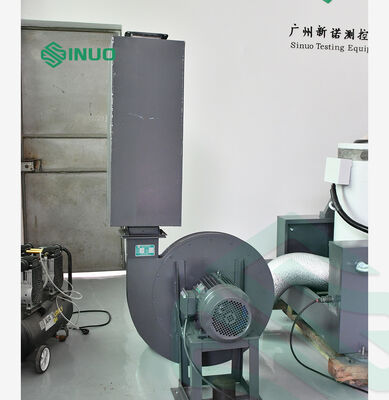

Sistema de refrigeração	Ventilador de resfriamento B152S (incluindo silenciador)	1 CONJUNTO
Mesa de extensão vertical	Mesa de extensão vertical VT80 800×800mm	1 CONJUNTO
Deslizamento horizontal	Corrediça de filme de óleo horizontal HG80 800 × 800mm	1 CONJUNTO

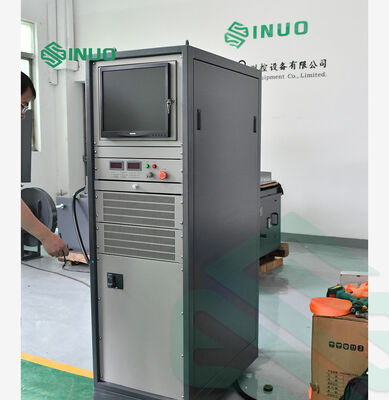

Amplificador de potência	Amplificador de potência de comutação digital LA50K	1 CONJUNTO
Sistema de proteção	Sistema de proteção servo	1 CONJUNTO
Fonte de energia	Fonte de alimentação de excitação	1 CONJUNTO
Controlador de vibração	Controlador de vibração digital VCS-2 (2 canais)	1 CONJUNTO
Sensores	Sensor de aceleração do sistema	2 peças
Sistema de computador	Computador de controle com monitor LCD	1 CONJUNTO
Acessórios	Cabos de conexão, dutos de ar, instruções de operação, ferramentas, CD de software	1 CONJUNTO

Parâmetros Técnicos

Gerador de excitação eletromagnética A60S44

Força máxima de excitação sinusoidal	Pico de 5000Kg.f (49KN)
Força máxima de excitação aleatória	5000Kg.f r.ms (49KN)
Força máxima de excitação de impacto	Pico de 10000Kg.f (98KN)
Faixa de frequência	1-2700Hz
Deslocamento máximo	51 mm pp
Velocidade máxima	2,0m/s
Aceleração máxima	100G (980 m/s²)
Frequência ressonante de primeira ordem	2500Hz±5%
Carga útil	1000kg
Diâmetro da bobina móvel	Φ440mm
Peso do equipamento	4800kg

Amplificador de potência de comutação digital LA50K

Potência de saída	50KVA
Tensão de saída	110 Vrms
Corrente de saída	550 braços
Eficiência de conversão	>90%

Controlador de vibração digital VCS-2

Canais de entrada	2 canais de entrada simultâneos
Funções de controle	Seno, aleatório, choque clássico
Resolução ADC	24 bits
Canais de saída	1 canal de saída

Requisitos elétricos

Fonte de energia	AC3 fase 380V/50Hz, 95KVA
Ar comprimido	0,6 MPa
Resistência do solo	≤4Ω

Principais componentes do sistema

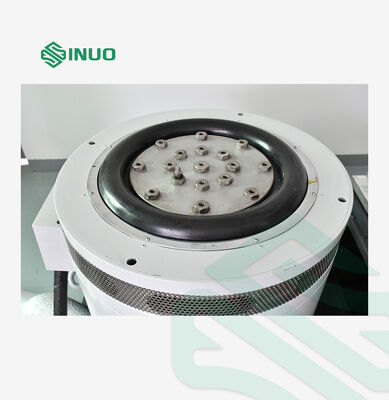

Corpo da mesa vibratória

Bobinas móveis fundidas e usinadas manualmente com orientação axial de rolamento duplo
Estrutura de circuito magnético duplo com vazamento de baixo fluxo e campo magnético uniforme
Tratamento avançado de fosfatação e pintura automotiva para maior durabilidade
Sistema de resfriamento aprimorado com design de duto de ar em favo de mel

Amplificador de potência de comutação digital LA

Tecnologia IGBT confiável com alta estabilidade
Em conformidade com os padrões "CE" da UE
Alta relação sinal-ruído com multiplicação de frequência senoidal PWM
Tecnologia eletrônica de compartilhamento automático de corrente

Sistema de proteção servo

Proteção abrangente, incluindo sobretensão da rede elétrica, subtensão, perda de fase, falhas lógicas, sobretemperatura, sobrecorrente de saída e deslocamento excessivo da plataforma.

Plataforma de Expansão Vertical

Construção em liga de magnésio com análise de frequência modal, disponível em configurações quadradas, redondas ou personalizadas.

Sistema de centralização automática fotoelétrica

Mantém o equilíbrio da bobina móvel durante as operações de carga e descarga.

Deslizamento horizontal

Elevada restrição de momento de capotamento com características de amortecimento de película de óleo para operação estável.

Recursos do controlador de vibração digital

Alto desempenho e confiabilidade com processador DSP de ponto flutuante de 32 bits
Software amigável baseado em Windows com funções de assistente automático
Design modular para configuração flexível
Recursos de segurança abrangentes e opções de encerramento de teste
Geração automática de relatórios de teste em formato Word ou PDF

Parâmetros Técnicos do Controlador

Parâmetro	Especificação
Canais de entrada	2 canais de entrada simultâneos
Resolução ADC	24 bits
Faixa dinâmica	>100dB
Canais de saída	1 canal de saída
Faixa de saída	±10V

Funções de controle

Controle Aleatório:Sinais aleatórios gaussianos com equalização de função de transferência, faixa de frequência de 0 a 4800 Hz (extensível até 18750 Hz)

Controle senoidal:Sinais de varredura senoidal e senoidal de alta qualidade com distorção harmônica <-100dB, faixa de frequência de 1Hz a 5000Hz

Choque Clássico:Suporta formas de onda meia senoidal, onda sino, onda retangular, onda trapezoidal e dente de serra que atendem aos padrões MIL-STD-810 e ISO
