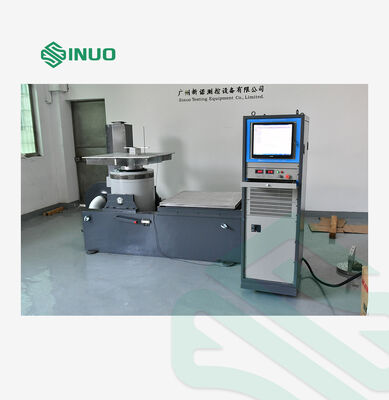

Sistema de Teste de Vibração ASTM D4728 para Durabilidade de Contêineres de Transporte

Sistema de Teste de Vibração ASTM D4728 para Durabilidade de Contêineres de Transporte

Nome da marca:	Sinuo
Número do modelo:	SN553-EV211HG80VT80VCS-2
MOQ:	1
preço:	Customized
Condições de pagamento:	T/T
Capacidade de abastecimento:	5 séries/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Calibration Certificate (Cost Additional)

Programas:

Sinus, aleatório, choque

Tabela do deslizamento:

Liga de alumínio

Máx. Deslocamento:

51 mm p-p

Máx. Vigor:

1100kg

Máx. Aceleração:

100g

Máx. Carregar:

300kg

Detalhes da embalagem:

Caixa da madeira compensada

Habilidade da fonte:

5 séries/mês

Destacar:

equipamento de testes elétrico da segurança 110W

OBC descarregam o equipamento de testes elétrico da segurança

OBC descarregam o analisador elétrico da segurança

Descrição do produto

Sistema de testes de vibração ASTM D4728 para a durabilidade do contentor

Visão geral do produto

O sistema de teste de vibração ASTM D4728 foi projetado para testes abrangentes de durabilidade de contêineres de transporte, simulando condições ambientais do mundo real para validar a qualidade e o desempenho do produto.

Aplicativos

Os testes de vibração avaliam como os componentes e dispositivos reagem sob condições ambientais reais, aplicando excitação ou choque controlado. As aplicações abrangem vários setores industriais, incluindo:

Placas de circuito e componentes eletrônicos
Aeronaves, navios e sistemas aeroespaciais
Componentes automotivos e veículos
Eletrodomésticos e produtos de consumo
Foguetes, mísseis e equipamentos de defesa

A Sinuo fornece soluções completas de excitação e teste em conformidade com os padrões nacionais e internacionais, incluindo UN38.3, GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC e ASTM.

Especificações Técnicas

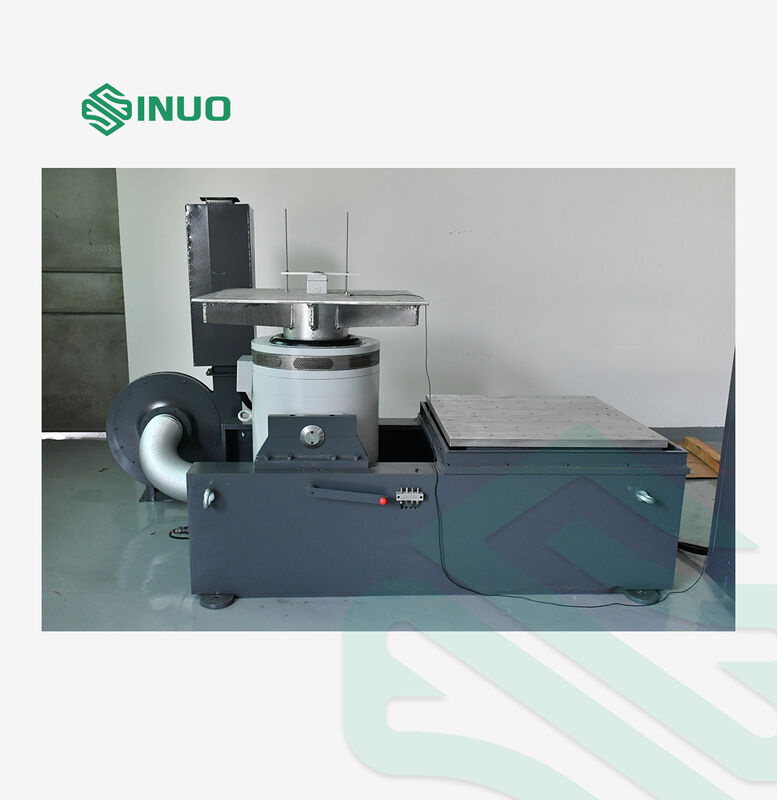

Gerador de excitação eletromagnética A11S24

Parâmetro	Especificação
Força máxima de excitação sinusoidal	Pico de 1100Kg.f
Força máxima de excitação aleatória	1100Kg.f r.ms
Força de excitação de impacto máximo	Pico de 2200Kg.f
Faixa de frequência	1-2800Hz
Deslocamento Máximo	51 mm pp
Velocidade máxima	2m/s
Aceleração Máxima	100G
Frequência Ressonante de Primeira Ordem	2500Hz±5%
Carga Máxima	300kg
Frequência de isolamento de vibração	2,5Hz
Diâmetro da bobina móvel	Ф240 mm
Peso da bobina móvel	11kg
Aparafusar na mesa	17×M10
Vazamento de Fluxo	<1mT (10gauss)
Momento excêntrico permitido	500Nm
Tamanho do equipamento	L1300mm×D940mm×H800mm (excluindo mesa de expansão vertical)
Peso do equipamento	880 kg (excluindo mesa deslizante horizontal)

Amplificador de potência de comutação digital SA-6K

Parâmetro	Especificação
Potência de saída	12KVA
Tensão de saída	120V
Corrente de saída	100A
SNR	>65dB
Tamanho do amplificador	D900mm×L600mm×H1130mm

Sistema de proteção servo

Recursos de proteção abrangentes, incluindo: temperatura, pressão do vento, deslocamento excessivo, sobretensão, sobrecorrente, subtensão de entrada, falha externa, fonte de alimentação de controle, falha lógica e perda de fase de entrada.

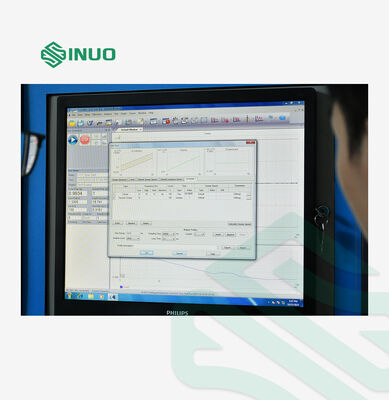

Controlador de vibração digital VCS-2

Componente	Especificação
Configuração de hardware	2 canais de entrada simultâneos, 1 canal de saída
Módulo de função de controle	Seno, aleatório, choque clássico
Computador de controle	Computador de marca original de 17" com monitor LCD, Windows 10
Programas	Operação em chinês/inglês, análise no domínio do tempo e no domínio da frequência, fonte de sinal, análise de varredura de frequência senoidal, geração automática de relatório de teste WORD, exibição e armazenamento de dados, configuração de parâmetros de teste e funções de análise

Acelerador de sistema

Parâmetro	Especificação
Faixa de frequência	1-7000 Hz
Sensibilidade	30 unidades/g
Faixa de temperatura	-40 a 180°C

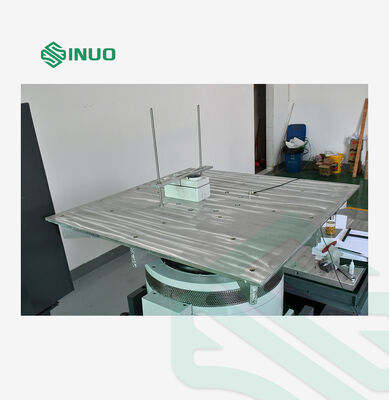

Mesa de extensão vertical VT80

Parâmetro	Especificação
Material	Liga de magnésio, superfície endurecida
Tamanho da mesa	800×800 milímetros
Furo Fixo	Distribuição retangular M10 100MM×100MM, durável e resistente ao desgaste
Frequência de uso do limite superior	Senoidal 1000 Hz, Aleatório 2000 Hz
Peso	Aproximadamente 23Kg

Tabela deslizante de filme de óleo horizontal HG80

Parâmetro	Especificação
Material	Liga de magnésio, superfície endurecida
Tamanho da mesa	800×800 milímetros
Furo Fixo	Distribuição retangular M10 100MM×100MM, durável e resistente ao desgaste
Frequência de uso do limite superior	Senoidal 2.000 Hz, Aleatório 2.000 Hz
Peso	Aproximadamente 29Kg (sem cabeçote de conexão)

Ventilador de resfriamento B402S

Parâmetro	Especificação
Potência do ventilador	4KW
Taxa de fluxo do ventilador	40,8m³/min

Requisitos elétricos

Exigência	Especificação
Fonte de energia	CA trifásica 380V/50Hz 18 KW
Ar Comprimido	0,6 MPa
Resistência à Terra	≤4Ω

Funções do controlador de vibração digital

Controle Aleatório

Utiliza equalização de função de transferência com diagramas de espectro de potência definidos pelo usuário. Emite continuamente sinais aleatórios gaussianos para controle de malha fechada multicanal preciso e em tempo real. Algoritmos de controle adaptativos integrados respondem rapidamente às não linearidades do sistema, frequência ressonante e alterações de carga.

Faixa de frequência: 0-4680 Hz (extensível até 18750 Hz)
Resolução: 100, 200, 400, 800, 1600, 3200 linhas espectrais
Faixa de potência de controle: >90dB
Estratégia de controle: controle de canal único, média ponderada, valor máximo, valor mínimo

Controle senoidal

Fornece sinais senoidais e de varredura senoidal de alta qualidade com controle preciso de amplitude. Configure a magnitude de permanência, a frequência de permanência e a duração por tempo ou número de ciclos.

Faixa de frequência: 1 Hz-4680 Hz (expansível até 10.000 Hz)
Tempo de loop fechado: 5 mS
Distorção harmônica: <-100dB
Modos de varredura de frequência: linear (0-6000 Hz/min) e logarítmico (0-100 Out/min)
Direção de varredura: para cima e para baixo
Duração da varredura: configurável por número de varreduras ou tempos de teste

Choque Clássico

Emprega método de equalização de função de transferência que suporta vários tipos de formas de onda, incluindo meia onda senoidal, onda em sino, onda retangular, onda trapezoidal, onda dente de serra de pico frontal, onda dente de serra de pico traseiro e onda triangular. Valores de pico de pulso personalizados podem ser inseridos conforme necessário.

Duração do pulso: 0,5 a 3.000 mS
Largura de banda máxima de análise: 22.000 Hz
Tamanho do quadro: até 16384
Conformidade: MIL-STD-810 (padrão militar dos EUA), padrão ISO, limites de controle de interrupção definidos pelo usuário
