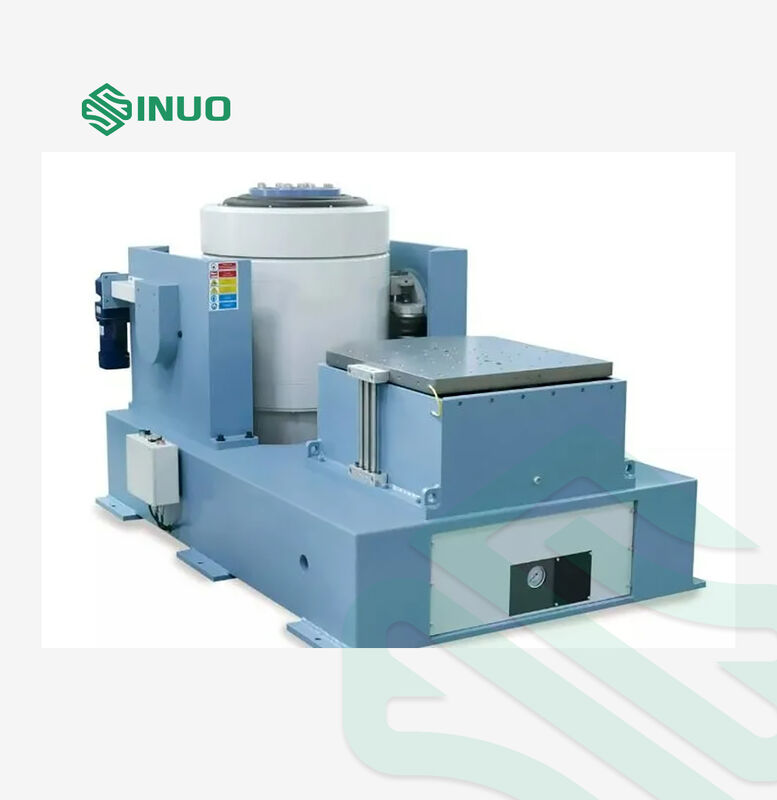

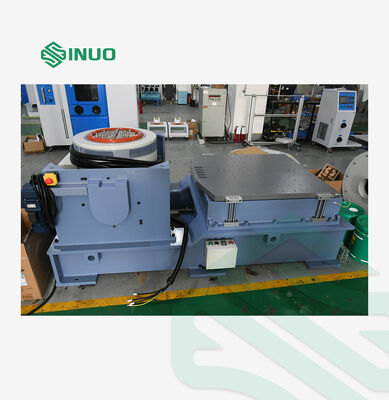

Equipamento de Teste de Vibração Vertical ISO&ASTM para Teste de Componentes

Equipamento de Teste de Vibração Vertical ISO&ASTM para Teste de Componentes

Nome da marca:	Sinuo
Número do modelo:	SN553-EV440HB120VT60VCS-2
MOQ:	1
preço:	Customized
Condições de pagamento:	T/T
Capacidade de abastecimento:	5 séries/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Calibration Certificate (Cost Additional)

Força Máxima de Excitação Senoidal:

Pico de 4000Kg.f (40KN)

Força máxima de excitação aleatória:

4000Kg.f rms (40KN)

Força Máxima de Excitação de Impacto:

Pico de 8000Kg.f (80KN)

Faixa de frequência:

1～2700 Hz

Deslocamento máximo:

100 mm p-p

Velocidade máxima:

2m/s

Detalhes da embalagem:

Caixa da madeira compensada

Habilidade da fonte:

5 séries/mês

Destacar:

equipamento de testes elétrico da segurança 3000V

Equipamento de testes elétrico da segurança do estator do motor

Equipamento de teste de carregamento do ev frente e verso

Descrição do produto

Equipamento de ensaio de vibração vertical ISO e ASTM para ensaio de componentes

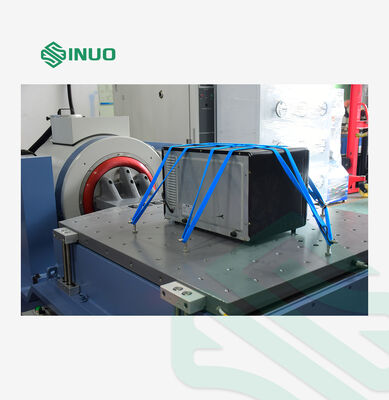

Os testes de vibração envolvem componentes e dispositivos excitantes ou chocantes para simular condições ambientais reais e avaliar o desempenho.Esta metodologia de ensaio é amplamente aplicada em todos os sectores industriais, incluindo placas de circuito, aviões, navios, foguetes, mísseis, automóveis e eletrodomésticos.

Aplicação do produto

A Sinuo fornece soluções abrangentes de excitação e teste que validam a qualidade do produto de acordo com normas nacionais e internacionais, incluindo GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC,e ASTM.

Especificações técnicas

VG4000-100 Gerador de excitação eletromagnética

Força de excitação sinusoidal máxima	Pico de 4000Kg.f (40KN)
Força de excitação máxima aleatória	4000Kg.f rms (40KN)
Força máxima de excitação do impacto	Pico de 8000Kg.f (80KN)
Faixa de frequência	1 a 2 700 Hz
Deslocamento máximo	100 mm p-p
Velocidade máxima	2 m/s
Aceleração máxima	100G (980 m/s2)

Relação entre carga máxima e aceleração

5G (49m/s2)	760 kg
10G (98m/s2)	360 kg
20G (196m/s2)	160 kg
30 G (294 m/s2)	93 kg

Frequência de ressonância de primeira ordem	2500 Hz ± 5%
Carga máxima	800 kg
Frequência de isolamento de vibrações	2.5 Hz
Diâmetro da bobina móvel	Φ420 mm
Peso da bobina móvel	40 kg
Fuga de fluxo	< 10 gauss
Momento excêntrico admissível	> 500 N.m
Dimensões do equipamento	1400 mm × 1300 mm × 1240 mm (excluindo a mesa de expansão vertical)
Peso do equipamento	3600 kg

LA-45 Amplificador de potência de comutação digital

Potência de saída	45 KVA
Tensão de saída	110 Vrs
Corrente de saída	400 armas
SNR	≥ 70 dB
Dimensões do amplificador	810 mm × 555 mm × 1810 mm

Sistema de proteção por servo

Características de protecção abrangentes, incluindo controlo da temperatura, controlo da pressão do vento, protecção contra o deslocamento excessivo, protecção contra a sobrevoltagem, protecção contra a sobrecorrência,Protecção contra baixa tensão de entrada, detecção de falhas externas, controlo da fonte de alimentação, detecção de falhas lógicas e protecção contra perdas de fase de entrada.

Controlador de vibração digital VCSusb-2

Configuração do hardware	2 canais de entrada simultâneos, 1 canal de saída
Módulo de função de controlo	Sine, aleatório, choque típico
Computador de controlo	Computador de marca original com monitor LCD

As capacidades do software incluem interface de operação chinês/inglês, análise de domínio de tempo e domínio de frequência, gerenciamento de fonte de sinal, análise de varredura de frequência senoidal,Geração automática de relatório de teste WORD, visualização e armazenamento de dados, configuração dos parâmetros de ensaio e funções abrangentes de análise de sinais e dados.

Acelerômetro do sistema

Faixa de frequência	1-12000 Hz
Sensibilidade	30 PC/g
Intervalo de temperatura	-24 a 250°C

VT60 Tabela de extensão vertical

Materiais	De teor, em peso, de potássio
Tamanho da tabela	600 × 600 mm
Furo fixo	M8 distribuição rectangular 100 mm × 100 mm de aço inoxidável
Frequência de utilização do limite superior	Sinus 2000 Hz, aleatório 2000 Hz
Peso	Aproximadamente 60 kg

HB120 Tabela de deslizamento horizontal de película de óleo

Materiais	De teor, em peso, de potássio
Tamanho da tabela	1200 × 1200 mm
Furo fixo	M12 distribuição retangular 100 mm × 100 mm mangue de parafuso de aço inoxidável
Frequência de utilização do limite superior	Sinus 500 Hz, aleatório 2000 Hz
Peso	Aproximadamente 170 kg

Ventilador de arrefecimento BL-5000

Potência do ventilador	15 kW
Taxa de fluxo do ventilador	1.2 m3/s
Pressão do ventilador	6.5 kpa

Requisitos elétricos

Fornecimento de energia	AC de 3 fases 380V/50Hz 65 KW
Ar comprimido	0.6 Mpa
Resistência do solo	≤ 4 Ω
