Sistema de Teste de Vibração: 1400 kgf de Força, 1–4000 Hz, 100G de Aceleração

Sistema de Teste de Vibração: 1400 kgf de Força, 1–4000 Hz, 100G de Aceleração

Nome da marca:	Sinuo
Número do modelo:	SN553-EV207HG60VT60VCSusb-2
MOQ:	1
preço:	Customized
Condições de pagamento:	T/T
Capacidade de abastecimento:	5 séries/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Calibration Certificate (Cost Additional)

Método de resfriamento:

Refrigeração a ar

Módulo de controle:

Seno, aleatório, choque clássico

força seno:

700 kg.f ((5880N) pico

Choque Froce:

1400Kg.f ((11760N) pico

Força aleatória:

600Kg.f ((5880N) r.ms

Máx. Deslocamento:

51 mm p-p

Detalhes da embalagem:

Caixa da madeira compensada

Habilidade da fonte:

5 séries/mês

Destacar:

Equipamento de testes da bateria do ev do IEC 62196

Equipamento de testes da bateria do ev do ISO 6469

equipamento de teste de carregamento do ev de 21.5in LCD

Descrição do produto

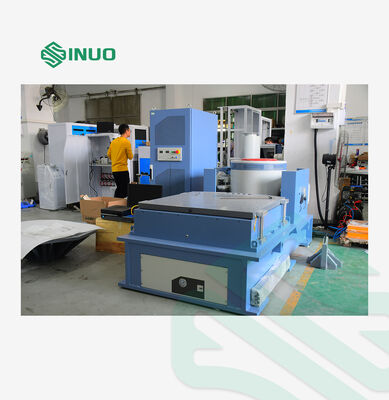

Sistema de Teste de Vibração: 1400 kgf de Força, 1–4000 Hz, 100G de Aceleração

Sistema de teste de vibração eletromagnética de alto desempenho projetado para testes abrangentes de produtos e validação de qualidade.

Aplicação do Produto

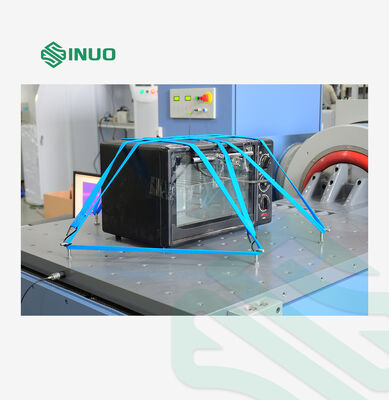

Os testes de vibração simulam condições ambientais do mundo real para avaliar o desempenho de componentes e dispositivos. As aplicações abrangem produtos industriais, incluindo placas de circuito, aeronaves, navios, foguetes, mísseis, automóveis e eletrodomésticos.

A Sinuo oferece soluções completas de excitação e teste, garantindo a conformidade da qualidade do produto com os padrões nacionais e internacionais, incluindo GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC e ASTM.

Especificações Técnicas

Gerador de Excitação Eletromagnética A07S23

Força Máxima de Excitação Senoidal	700 kgf (5880N) de pico
Força Máxima de Excitação Aleatória	600 kgf (5880N) r.m.s
Força Máxima de Excitação por Impacto	1400 kgf (11760N) de pico
Faixa de Frequência	1–4000 Hz
Deslocamento Máximo	51 mm p-p
Velocidade Máxima	2 m/s
Aceleração Máxima	100G (980 m/s²)
Carga Máxima	300 kg
Frequência de Isolamento de Vibração	2.5 Hz
Diâmetro da Bobina Móvel	Φ230 mm
Peso da Bobina Móvel	7 kg
Parafusos da Mesa	16×M10
Vazamento de Fluxo	<10 gauss
Momento Excêntrico Admissível	300 N.m
Dimensões do Equipamento	915×740×780 mm (excluindo a mesa de expansão vertical)
Peso do Equipamento	880 kg (excluindo a mesa deslizante horizontal)

Amplificador de Potência de Comutação Digital SA-6K

Potência de Saída	7 KVA
Tensão de Saída	120 V
Corrente de Saída	70 A
Eficiência do Amplificador	≥90%
Nível Liga-Desliga	116 KHz
SNR	≥65 dB
Ruído	≤70 dB
Dimensões do Amplificador	900×600×1130 mm

Sistema de Proteção Servo

Recursos de proteção abrangentes, incluindo temperatura, pressão do vento, sobre-deslocamento, sobretensão, sobrecorrente, subtensão de entrada, falha externa, fonte de alimentação de controle, falha lógica e monitoramento de perda de fase de entrada.

Controlador de Vibração Digital VCSusb-2

Configuração de Hardware	2 canais de entrada simultâneos, 1 canal de saída
Módulo de Função de Controle	Seno, aleatório, choque clássico
Computador de Controle	Computador de marca original de 17" com monitor LCD
Software	Operação em chinês/inglês, análise no domínio do tempo e da frequência, fonte de sinal, análise de varredura de frequência senoidal, geração automática de relatório de teste WORD

Acelerômetro do Sistema

Faixa de Frequência	1–12000 Hz
Sensibilidade	30 PC/g
Faixa de Temperatura	-40 a 180°C

Mesa de Extensão Vertical VT60

Material	Liga de magnésio, superfície endurecida
Tamanho da Mesa	600×600 mm
Furo Fixo	Distribuição retangular M8, durável e resistente ao desgaste
Frequência de Uso Limite Superior	Seno 1000 Hz, Aleatório 2000 Hz
Peso	Aproximadamente 48 kg

Mesa Deslizante de Filme de Óleo Horizontal HG60

Material	Liga de magnésio, superfície endurecida
Tamanho da Mesa	600×600×60 mm
Furo Fixo	Distribuição retangular M8, durável e resistente ao desgaste
Frequência de Uso Limite Superior	Seno 2000 Hz, Aleatório 2000 Hz
Peso	Aproximadamente 57 kg (sem cabeça de conexão)

Ventilador de Resfriamento B402S

Potência do Ventilador	4 KW
Taxa de Fluxo do Ventilador	41 m³/s

Requisitos Elétricos

Fonte de Alimentação	CA trifásica 380V/50Hz 18 KW
Ar Comprimido	0.6 MPa
Resistência de Aterramento	≤4 Ω

Recursos do Sistema

Alto Desempenho e Confiabilidade

O processador DSP permite o controle em malha fechada com operação independente do PC para capacidade de resposta em tempo real. ADCs de resolução de 24 bits, design de hardware de baixo ruído e filtros anti-aliasing integrados garantem análise de alta precisão e desempenho confiável.

Fácil Operação

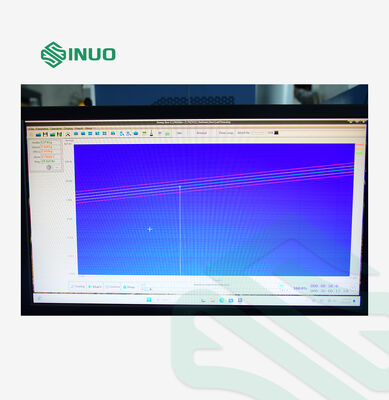

Software de aplicação baseado em Windows com interface intuitiva e ricas funções auxiliares. Assistente automatizado e geração de relatórios de teste simplificam tarefas repetitivas. A interface USB2.0 garante conectividade perfeita com o computador.

Poderoso e Flexível

Plataforma modular de controle de vibração que suporta múltiplas tarefas complexas. Componentes de hardware e software configuráveis se adaptam a diversos requisitos de teste e análise.

Segurança do Teste

O controle de sinal em pequena escala visualiza as características de vibração do sistema. Múltiplas verificações de segurança e configurações de intertravamento protegem testadores, objetos de teste e equipamentos. Tecla de terminação de emergência integrada para desligamento imediato do teste.

Geração de Relatório de Teste

Geração com um clique de relatórios de teste WORD ou PDF. A documentação abrangente inclui funções de controle de teste, parâmetros de configuração, curvas de espectro alvo e análise no domínio do tempo/frequência. Capacidades diretas de impressão, visualização e distribuição online.
