| Nome da marca: | Sinuo |
| Número do modelo: | SNE6832C |
| MOQ: | 1 |
| preço: | Customized |
| Condições de pagamento: | T/T |
| Capacidade de abastecimento: | 20 grupos/mês |

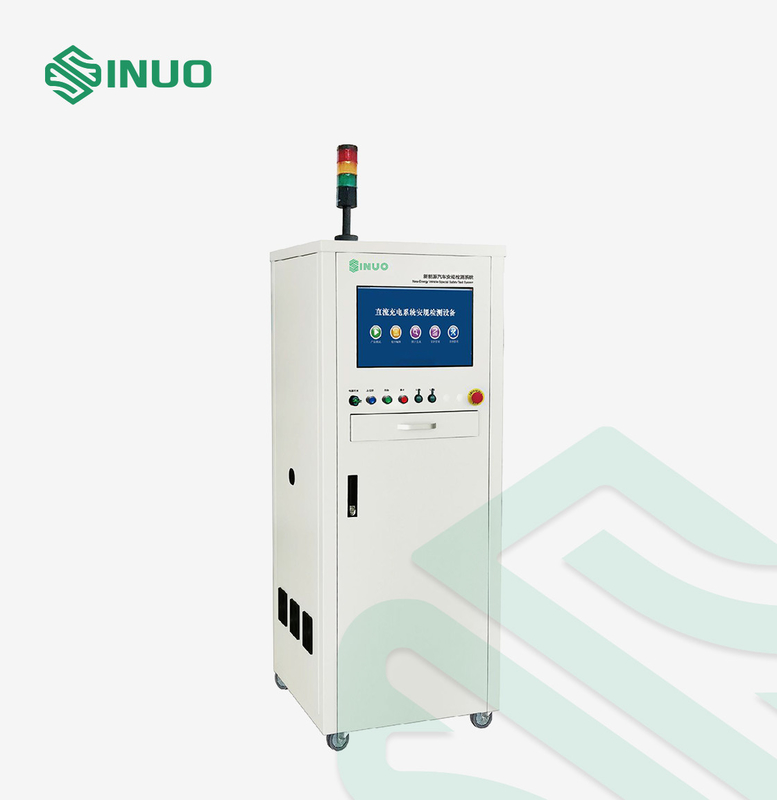

Sistema de teste elétrico da interoperabilidade do veículo do ISO 6469 New Energy
Padrões & cláusulas cumpridos
O 6469-1:2019 do ISO propeliu eletricamente veículos de estrada — Especificações de segurança — Parte 1: Sistema recarregável do armazenamento de energia (RESS)
Tomadas do 62196:2020 do IEC, soquete-tomadas, conectores do veículo e carregamento entrada-condutor do veículo dos veículos elétricos
Parte de especificação de carregamento condutora 1 do teste da interoperabilidade do veículo elétrico de GB/T 34657.1-2017: Equipamento da fonte de alimentação
GB/T 27930-2015 o protocolo de comunicação entre o carregador condutor da Fora-placa do veículo elétrico e o sistema de gestão da bateria
Teste da conformidade de GB/T 34658-2017 do protocolo de comunicação entre o carregador da Fora-placa do veículo elétrico e o sistema de gestão condutores da bateria
…
Vista geral do equipamento
O sistema de carregamento (carregamento da C.C. e C.A. que carregam) é um artigo importante do teste no processo de projeto de veículos novos da energia, especialmente o teste de carregamento da interoperabilidade entre o veículo e a pilha de carregamento. O sistema de teste novo da interoperabilidade do veículo da energia da série SNE6831 é um produto desenvolvido especialmente por nós para a indústria nova do teste do veículo da energia. O sistema de teste carrega veículos elétricos simulando carregadores da fora-placa e de acordo com os trabalhos padrão do protocolo e do equipamento de comunicação. O processo do controle, a sequência de controle da conexão e a resposta de carregamento anormal do estado são testados.
Projeto de carregamento do teste da interoperabilidade da C.C.
| Veículo que carrega e que conduz o teste do bloqueio |
| Teste da confirmação da conexão |
| teste da fase da Auto-inspeção |
| Apronte para carregar o teste |
| Teste de carregamento da fase |
| Teste de carregamento normal da extremidade |
| Teste de carregamento da sequência de controle da conexão |
| Teste da falha da isolação |
| Teste da interrupção de uma comunicação |
| Teste quebrado da agulha do PE |
| Teste da conformidade do protocolo de comunicação entre a pilha da C.C. e o sistema de gestão de carregamento da bateria |
| Teste do valor da tensão do limite do ponto de teste 2 |
| Teste do valor da tensão do limite da fonte de alimentação auxiliar |
Projeto de carregamento do teste da interoperabilidade da C.A.
| Veículo que carrega e que conduz o teste do bloqueio |
| Teste da confirmação da conexão |
| Apronte para carregar o teste |
| Partida e teste de carregamento da fase |
| Teste de carregamento normal da extremidade |
| Teste de carregamento da sequência de controle da conexão |
| Teste da desconexão do interruptor S3 |
| Teste do circuito aberto do centímetro cúbico |
| Teste de interrupção do PC |
| Teste da mudança do ciclo de dever de PWM |
| Teste do sobre-limite do ciclo de dever de PWM |
| Teste do valor de limite da frequência de PWM |
| Teste do valor da tensão do limite do circuito do PC |
| Teste do valor da resistência do limite do circuito do centímetro cúbico |
Fluxograma de Delection
1. Autoavaliação do equipamento
2. Código de barras da varredura
3. Entre à tela do teste
4. Escolha o projeto do teste
5. Julgamento do resultado
6. Dados e cópia da transferência de arquivo pela rede
Função principal
1. Multi-canal: Teste o processo de carregamento do controle, o sincronismo do controle da conexão e a resposta de carregamento anormal do estado e os outros artigos, etc.
2. Visualização ótica: o painel LCD de uma cor verdadeira de 21,5 polegadas é usado, e a relação do processo do teste é visível, que é conveniente para a observação e o julgamento.
3. plataforma aberta: Equipou-se com a função de edição do programa de teste, a função de edição do projeto do teste, a edição do relatório de teste e a função de impressão, a função de ajuste etc. da permissão do usuário.
4. Função do código de varredura: Pode gravar o número do veículo VIN, o número de VSN e o número principal dos acessórios, e associa automaticamente o código de barras para imprimir o relatório de teste depois que o teste é terminado.
5. Julgamento inteligente: Com aberto aberto/curto e procurar um caminho mais curto a função da verificação, ele não é reservado encontrar problemas curtos no laço após a saída de alta tensão, para evitar o dano do equipamento e do usuário causado pela saída errada.
6. Gestão da permissão: ajuste de permissão do multi-nível, que é conveniente para a gestão.
7. Gestão de dados: Controle vários dados, proteja a integridade e a segurança dos dados, e tenha as funções tais como a pergunta e a exportação para encontrar as necessidades da gestão de dados da linha de produção.
8. Proteção da segurança: Proteção da sobrecarga, proteção da sobretensão, proteção da sob-tensão, proteção atual do escapamento e proteção da emergência, etc.
9. Dados maciços: Armazenamento de dados e análise maciços do apoio; Embarcadouro do sistema de MES, etc.
10. Partida flexível: Métodos múltiplos da partida do apoio tais como a partida do código de varredura, a partida do botão, a partida remota, etc.
Características principais
| Padrões aplicados | ISO 6469, IEC 62196, etc. |
| Armas de carregamento múltiplas do apoio em uma máquina | Arma de carregamento da C.A. do apoio, arma de carregamento da C.C. que acessing a |
| Otimização da estrutura | A normalização e a personalização são combinadas, a escalabilidade e a segurança são desenvolvidas simultaneamente, a estrutura é simples, e a lógica é clara |
| Aplicabilidade forte | Uma variedade de métodos de suspensão disponível-estão pendurando o trole, acompanhando o trole, a cremalheira de suspensão, o modilhão que penduram, etc. |
| Inteligência alta | Todos os artigos não precisam de ser conectados repetidamente ao cabo da medida, e todos os testes podem ser terminados em uma conexão. |
| Modular | O projeto da arquitetura de sistema é modular e flexível, e o sistema é fácil de atualizar e expandir, e é fácil de manter e promover |
| Personalização flexível | De acordo com as necessidades de clientes, forneça o desenvolvimento e o projeto personalizados de plataformas da indústria, tais como a iluminação de abertura da porta automática, dissipação de calor do condicionamento de ar |
| Construção do local | Gestão da construção do projeto, saber da instalação, eliminação de erros do equipamento, etc. |
Configuração principal
| Fonte de alimentação | 220V±10%, 50Hz±5% ou exigências locais da fonte da alimentação do cliente do fósforo |
| Exigências do ambiente de trabalho | 0-45℃, ≤85% |
| Configuração de sistema | Computador industrial destacado + exposição do LCD de uma cor verdadeira de 21,5 polegadas |
| Fonte de alimentação ininterrupta de UPS | |
| Arma de varredura bidimensional de uma dimensão sem fio | |
| Impressora da etiqueta e do recibo | |
| Relação do PLC, relação de USB, interface de rede, relação da luz do alarme, relação do interruptor de pé, relação da impressora, relação da arma do código de barras |
