Sistema de ensaio de vibração para ensaios de componentes de veículos elétricos com tabelas de múltiplos eixos

Sistema de ensaio de vibração para ensaios de componentes de veículos elétricos com tabelas de múltiplos eixos

Nome da marca:	Sinuo
Número do modelo:	SN553-EV220H100VCS5X-4
MOQ:	1
preço:	Customized
Condições de pagamento:	T/T
Capacidade de abastecimento:	5 séries/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Calibration Certificate (Cost Additional)

Pressão do seno:

20000N (2200kg.f)

impulso aleatório:

20000N (2200kg.f)

Impulso de impacto:

40000N (4400kg.f)

Faixa de frequência:

DG ≈ 3000 Hz

Deslocamento máximo:

51mm

Velocidade máxima:

2m/s

Aceleração máxima:

981m/s2 (100g) (sem carga)

Carga Máxima:

400KG

Detalhes da embalagem:

Caixa da madeira compensada

Habilidade da fonte:

5 séries/mês

Destacar:

equipamento de testes elétrico da segurança 700V

7258 GB de equipamento de testes elétrico da segurança

Equipamento de teste do ev do ISO 6469

Descrição do produto

Sistema de ensaio de vibração para ensaios de componentes de veículos elétricos com tabelas de múltiplos eixos

O rastreio de esforço ambiental (ESS) é altamente eficaz na eliminação de potenciais defeitos dos produtos durante as fases de desenvolvimento e produção.Este sistema serve como uma ferramenta fundamental para identificar falhas de projeto para alcançar o aumento da fiabilidade e reduzir os custos de manutenção.

Visão geral do sistema

Os testes de vibração permitem a detecção precoce da falha da bateria, simulam condições reais de funcionamento e realizam avaliações de resistência estrutural.Este sistema versátil fornece soluções de teste fiáveis para vários tipos de baterias, incluindo as de íons de lítio., hidreto de níquel-metal, níquel-cádmio e pilhas de chumbo-ácido, tornando-a ideal para fabricantes, departamentos de controlo de qualidade e instituições de investigação.

O sistema também suporta testes de fadiga dos produtos para uma avaliação abrangente do ciclo de vida.

Diagrama de funcionamento do sistema

Configuração do sistema de ensaio

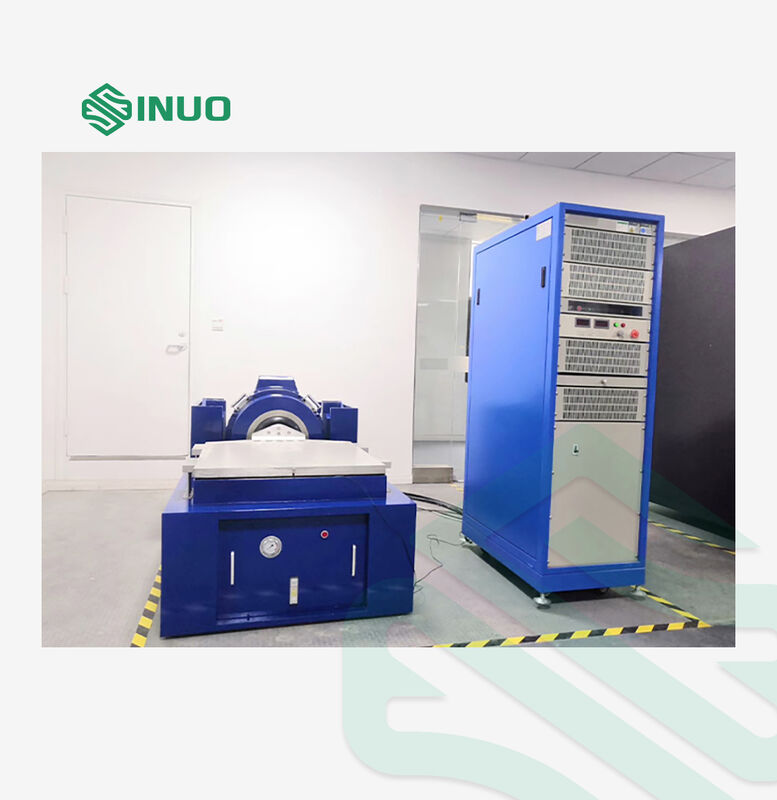

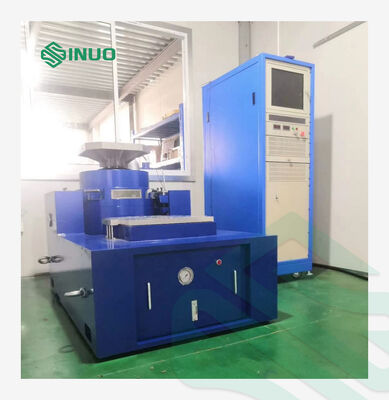

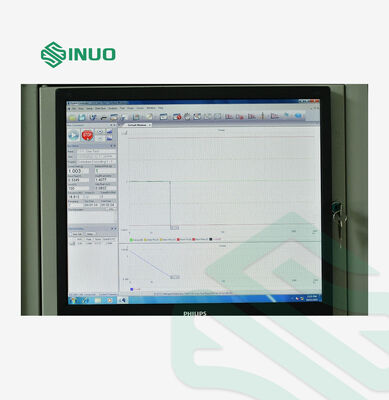

O sistema de ensaio de vibração é constituído por um gerador de vibração horizontal articulado ZZ-2000-21/S-1010, uma mesa de expansão vertical TB-1010, um ventilador de arrefecimento FJ-2000 com silenciador,Amplificador de potência de comutação digital KA-21, e o instrumento de medição de controlo de vibração VENZO-820.com integração opcional em equipamento de ensaio ambiental abrangente.

Visão geral dos componentes

Gerador de vibração ZZ-2000

Estrutura de circuito magnético duplo para reforçar a intensidade do campo magnético e reduzir a fuga de fluxo magnético
Projeto de bobina móvel sem esqueleto para construção leve e alta aceleração sem carga
Sistema de suspensão de braço de rolos com orientação linear do rolamento para uma capacidade superior de carga antiviés
Sistema de suporte de mola de ar que proporciona uma elevada capacidade de suporte e excelentes características de baixa frequência
Isolamento de vibração por trunnião, eliminando a necessidade de fundações especiais
Ventilador avançado de baixo ruído resfriado a ar com design de dutos de ar otimizado

Amplificador de potência de comutação digital KA-21

Inclui caixa de módulo de alimentação, caixa de módulo lógico, módulo de alimentação e módulo de retificador de excitação
Utiliza componentes de marcas de renome mundial, incluindo APT, Flint, Mitsubishi, Hitachi e LG
Monitorização em tempo real do estado operacional do módulo e do sistema
Compensação do factor de potência de 92% para uma utilização óptima da capacidade da rede
Tecnologia de modulação da largura de pulso por multiplicação de frequência sinusoidal para uma elevada relação sinal/ruído
Eficiência de conversão de 92% com sistema de arrefecimento por ar forçado
Partilha eletrónica automática de corrente com desequilíbrio de corrente paralela ≤ 2%
Sistema de protecção abrangente de 18 pontos

TB-1010 Tabela de extensão vertical

Projetada para produtos com superfícies maiores que as de uma mesa padrão, esta mesa de extensão garante um desempenho óptimo através de um cálculo preciso e um design cuidadoso,manutenção das especificações técnicas da frequência de funcionamento, aceleração, uniformidade de amplitude e direção lateral.

SC-1010 Tabela de deslizamento de expansão horizontal

Projetado com alta resistência ao momento de viragem e restrições laterais, mantendo as características de amortecimento da película de óleo.e desempenho fiável através da tecnologia de película de óleo de alta pressão.

Especificações técnicas de desempenho

Gerador de vibrações (ZZ-2000) / Amplificador de potência (KA-21)

Parâmetro	Especificações
Propulsão sinus	20000N (2200kg.f)
Propulsão aleatória	20000N (2200kg.f)
Propulsão de impacto	40000N (4400kg.f)
Faixa de frequência	DC-3000Hz
Deslocamento contínuo	51 mm
Velocidade máxima	2 m/s
Aceleração máxima	981 m/s2 (100 g) sem carga
Diâmetro da bobina móvel	Φ320 mm
Frequência de ressonância de primeira ordem	3200 Hz ± 5%
Carga máxima	400 kg
Saída do amplificador	21 kVA
Relação sinal/ruído	> 65 dB
Eficiência do amplificador de potência	> 90%

Ventilador (FJ-2000)

Parâmetro	Especificações
Potência do ventilador	7.5kW
Volume do ar	00,71 m3/min
Pressão do vento	8800Pa
Peso	200 kg

Tabela de deslizamento horizontal (S-1010)

Parâmetro	Especificações
Tamanho da tabela	1000 × 1000 mm
Carga máxima	150 kg
Frequência limite superior	Sinus 800Hz, aleatório 2000Hz
Material da mesa	Ligação de magnésio e alumínio

Tabela de extensão vertical (TB-1010)

Parâmetro	Especificações
Tamanho da tabela	1000 × 1000 mm
Carga máxima	143 kg
Frequência limite superior	Sinus 800Hz, aleatório 2000Hz
Material da mesa	Ligação de magnésio e alumínio

Lista de configurações principais

- Não, não.	Nome	Modelo	Unidade	QTY
1.1	Tabela de deslizamento de vibração	ZZ-2000/S-1010	SET	1
1.2	Amplificador de potência de comutação digital	KA-21	SET	1
1.3	Ventilador de arrefecimento	FJ-2000	SET	1
1.4	Tabela de expansão vertical	TB-1010	SET	1
2.1	Instrumento de medição de controlo digital das vibrações	VENZO-820	SET	1
2.2	Computador de controlo	Computador industrial integrado	SET	1
3.1	Peças sobressalentes e ferramentas	De acordo com a lista detalhada	SET	1
3.2	Documentação técnica	Manual de utilização	SET	1

Requisitos de instalação

Comutador de ar trifásico de quatro fios 380V, 100A
Potência total: 45 kVA
Diâmetro do fio de cobre de aterramento ≥ 10 mm2
Fonte de ar: 0,6-0,8 MPa
Exigidos aparelhos e empilhadeiras adequados
