IEC 62133 Sistema de ensaio de vibração da mesa do balançador de eixos 3 para ensaio de baterias

IEC 62133 Sistema de ensaio de vibração da mesa do balançador de eixos 3 para ensaio de baterias

Nome da marca:	Sinuo
Número do modelo:	SN553- EV207HG40VT40VCSusb-2
MOQ:	1
preço:	Customized
Condições de pagamento:	T/T
Capacidade de abastecimento:	5 séries/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Calibration Certificate (Cost Additional)

Máx. força de excitação de impacto:

1400Kg.f ((11760N) pico

Força emocionante aleatória máxima:

600Kg.f (6860N) r.ms

Máx. força de excitação sinusoidal:

Pico de 700Kg.f (7000N)

Máx. Deslocamento:

51 mm p-p

Máx. Velocidade:

2m/s

Máx. Aceleração:

100g

Máx. Carregar:

300kg

Faixa de frequência:

1 ‰ 4000 Hz

Detalhes da embalagem:

Caixa da madeira compensada

Habilidade da fonte:

5 séries/mês

Destacar:

sistema de teste de carregamento da C.C. da C.A. de 750V 65A

Sistema de teste de carregamento da C.C. da C.A. do ISO 6469

analisador da alimentação de DC da C.A. de 300V 30A

Descrição do produto

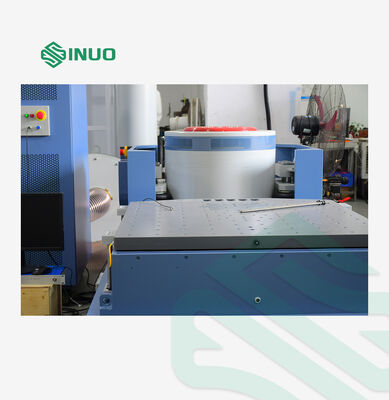

Sistema de Teste de Vibração de Mesa Vibratória de 3 Eixos IEC62133 para Teste de Bateria

Este sistema profissional de teste de vibração é projetado especificamente para testes de bateria em conformidade com os padrões IEC62133. Ele fornece soluções abrangentes de excitação e teste para produtos industriais, incluindo placas de circuito, componentes de aeronaves, peças automotivas e eletrodomésticos.

Aplicações do Produto

O teste de vibração avalia como componentes e dispositivos reagem em ambientes do mundo real, sujeitando-os a excitação ou choque controlado. A Sinuo oferece soluções de teste completas que validam a qualidade do produto de acordo com os padrões internacionais, incluindo GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC e ASTM.

Seleção e Especificações da Máquina de Vibração

Parâmetros de Teste:

Tipos de Teste: Varredura senoidal; Vibração aleatória
Faixa de Resposta de Frequência: 2-5000Hz
Fórmula de Seleção: A(g)=(2πf)²Dcm/980≒A=0.002DmmF²

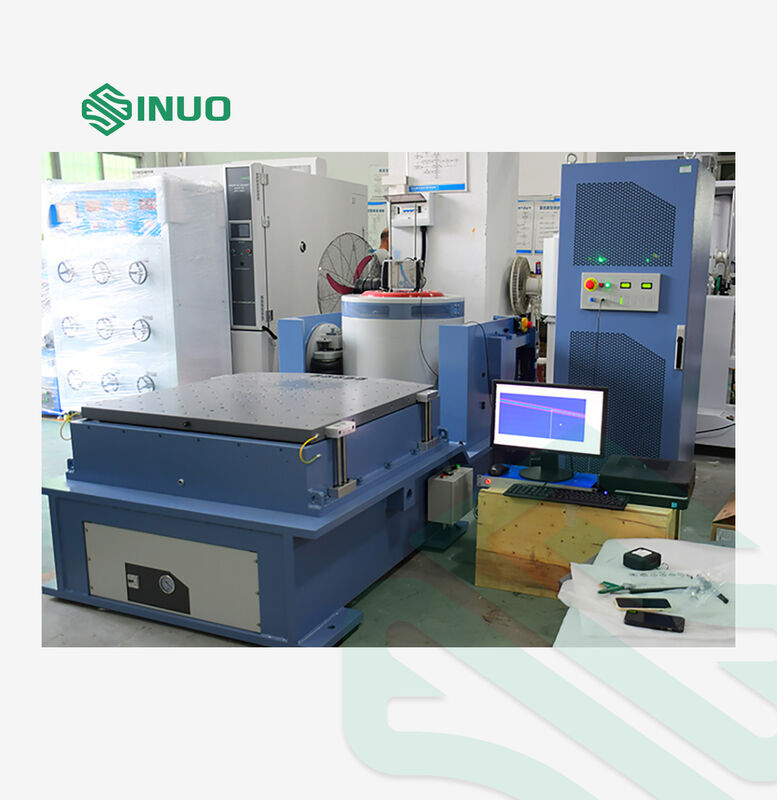

Configuração do Equipamento

Componente	Configuração
Corpo da mesa vibratória	Gerador de excitação eletromagnética A07S23
Dispositivo de controle de centralização automática	Sistema de centralização de bobina móvel
Sistema de resfriamento	Ventilador de resfriamento B402S
Mesa de extensão vertical	VT40 (400×400mm)

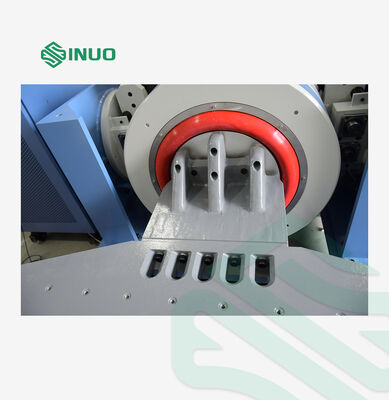

Mesa deslizante horizontal	HG40 (400×400mm)
Amplificador de potência	Amplificador de potência de comutação digital LAO7K
Sistema de proteção	Sistema de proteção servo
Controlador de vibração	Controlador de vibração digital VCSusb-2
Computador de controle	Monitor LCD de 17" com Windows 10

Parâmetros Técnicos

Gerador de Excitação Eletromagnética A07S23

Força de excitação senoidal máxima: 700Kgf (7000N) pico

Força de excitação aleatória máxima: 600Kgf (6860N) r.m.s

Faixa de frequência: 1-4000 Hz

Deslocamento máximo: 51 mm p-p

Aceleração máxima: 100G (980 m/s²)

Carga máxima: 300 kg

Peso do equipamento: 880 kg

Amplificador de Potência de Comutação Digital LAO7K

Potência de saída: 7KVA

Tensão de saída: 120V

Eficiência do amplificador: ≥90%

Principais Características do Sistema

Design Avançado de Bobina Móvel: A orientação de rolamento duplo reduz o cruzamento axial dinâmico e a rotação para durabilidade superior
Estrutura de Circuito Magnético Duplo: Baixa fuga de fluxo com distribuição uniforme do campo magnético
Sistema de Resfriamento Aprimorado: Design de duto de ar em favo de mel com eficiência de resfriamento aprimorada
Amplificador de Potência de Comutação Digital: Alta estabilidade atendendo aos padrões CE da UE com excelente relação sinal-ruído
Sistema de Proteção Abrangente: Recursos de segurança completos, incluindo proteção contra sobretensão, sobretemperatura e deslocamento excessivo
Controlador de Vibração de Alto Desempenho: Processador DSP de ponto flutuante de 32 bits com resolução de 24 bits para controle preciso
Relatórios de Teste Automáticos: Geração com um clique de relatórios de teste Word ou PDF com análise abrangente de dados

Requisitos Elétricos

Fonte de alimentação: CA trifásica 380V/50Hz 17KVA

Ar comprimido: 0.6Mpa

Resistência de aterramento: ≤4Ω
