Aplicação do produto

O teste de vibração é o ato de excitar ou chocar um componente ou dispositivo para ver como ele reagiria em um ambiente real.de produtos industriais, tais como placas de circuito, aeronaves, navios, foguetes, mísseis, automóveis e aparelhos domésticos.

A Sinuo pode fornecer-lhe todo o esquema de excitação e teste e provar a qualidade dos produtos para você de acordo com padrões nacionais e internacionais, como GB, GJB, UL, JIS, DIN, ISO,BS, MIL, IEC e ASTM.

Fórmula de selecção da máquina de vibração e diagrama da estrutura do gerador de vibração

1- as condições de ensaio fornecidas pela empresa do cliente;

2. Tipo de ensaio: varredura sinusal; aleatória; choque clássico;

3Faixa de resposta de frequência: 1-2700 Hz

4. Fórmula: A ((g) = ((2πf) 2Dcm/980 A = 0,002DmmF2 D = A / 0,002F2

F=M(kg) ×A(g)

Diagrama principal do equipamento

Instruções de configuração do equipamento

Parâmetros técnicos do equipamento

1. Corpo da mesa de vibração

1.1 Bobina móvel

A mesa de vibração é equipada com bobinas móveis fundidas e usinadas manualmente, sistema de suporte de carga optoeletrônico e orientação axial de rolamento duplo.A orientação de rolamentos duplos é uma característica única que ajuda a reduzir o cruzamento axial dinâmico e a rotação durante os testes de vibração para uma durabilidade superior.

1.2 Bobina de excitação

Estrutura de circuito magnético duplo, baixa fuga de fluxo, campo magnético uniforme.

1.3 superfície do corpo

Usando tratamento de fosfatamento avançado e tecnologia de pintura de automóveis, tem efeitos anti-desgaste e anti-ferrugem a longo prazo.

1.4 Refrigeração de mesa:

Adotar ventiladores de baixo ruído e melhorar a estrutura de entrada de ar do corpo da mesa.É adotado um novo projeto de conduta de ar para melhorar o efeito de arrefecimento.

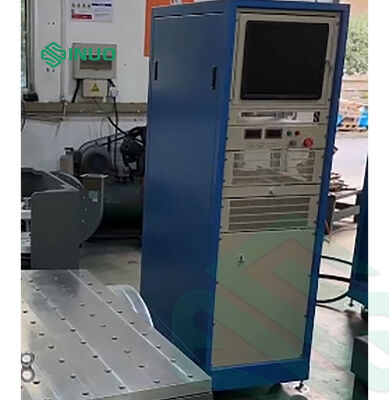

2. Amplificador de potência de comutação digital LA

O amplificador de potência de comutação digital da série LA adota uma tecnologia IGBT confiável:

a. Alta estabilidade e fiabilidade

b. Cumprir os requisitos da norma CE da UE

c. Utilizando a tecnologia de modulação da largura de pulso por multiplicação de frequência sinusoidal, a relação sinal/ruído do amplificador de potência é elevada.

d. Utilizando o princípio de funcionamento de comutação da fonte de alimentação, a eficiência de conversão é elevada.

e. Utilização de tecnologia de partilha de corrente electrónica automática

f. Bom desempenho em matéria de segurança.

3Sistema de protecção servo

Funções completas de proteção, incluindo sobrevoltagem da rede de energia, sob voltagem, perda de fase, falha lógica, passagem do módulo de energia, sobre temperatura, sobrecorrente de saída, sobrevoltagem de saída,Potência de accionamento, deslocamento excessivo da plataforma, temperatura da plataforma, bloqueio externo, etc.

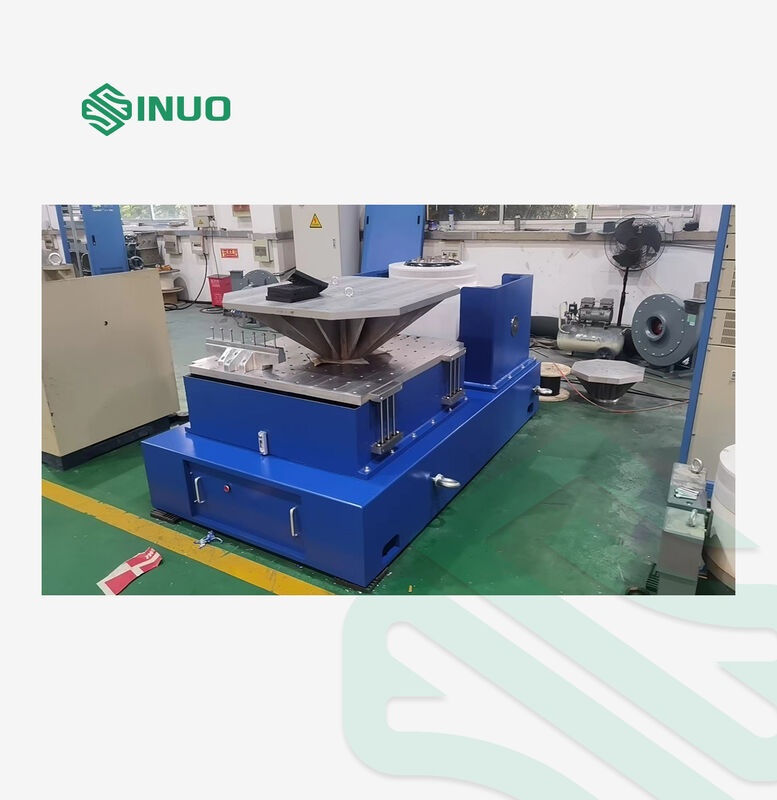

4Plataforma de expansão vertical

A plataforma de extensão é geralmente utilizada como plataforma para amostras de montagem maiores e pode ser quadrada ou redonda ou definida pelo utilizador.Reduzir o impacto das características dinâmicas da plataforma alargada, todas as plataformas estendidas devem ser modeladas e analisadas para suas frequências modais.

5Sistema de centralização automática fotoelétrica

Ajuste automaticamente a posição da bobina em movimento para mantê-la em equilíbrio.

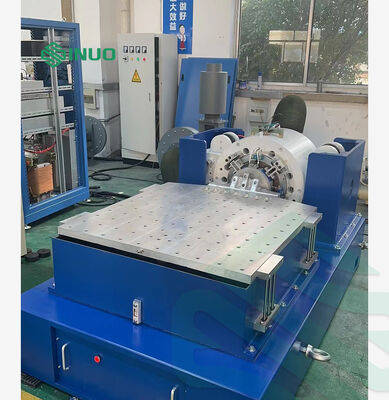

6Deslizamento horizontal

O conceito de deslizamento horizontal, combinado com um conjunto de deslizamento horizontal padrão,Proporciona uma elevada retenção de momento dinâmico, mantendo simultaneamente as características de amortecimento da película de óleo orientadoraO slide horizontal consiste numa placa de slide, um conector, uma laje de granito natural, uma base de slide horizontal e uma fonte de óleo independente.

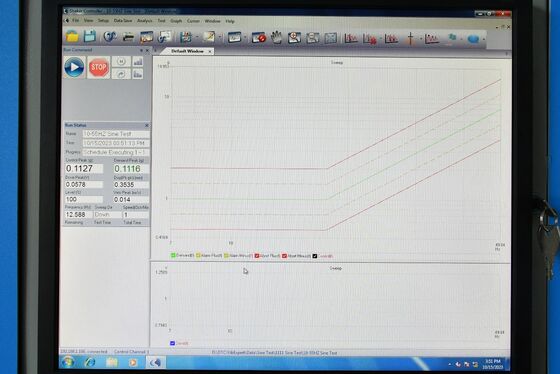

7Controlador de vibração digital

O controlador de vibração adota um sistema avançado de estrutura distribuída. O controle de circuito fechado é realizado pelo processador DSP e o PC é independente do circuito de controle.Assegura a eficiência em tempo real e elevada do sistema de controlo. Pode responder a quaisquer alterações no sistema de ensaio de forma rápida e oportuna. Garantir a estabilidade e alta precisão do controlo.O hardware adota um processador DSP de ponto flutuante de 32 bits com uma frequência principal de até 300 MHz e um ADC/DAC com uma resolução de 24 bitsTecnologia de design de baixo ruído com filtragem digital de ponto flutuante de alta precisão e circuitos de hardware.e a relação sinal/ruído for superior a 100 dB.

Características

a. Alto desempenho e fiabilidade

O controlo de circuito fechado é realizado pelo processador DSP e o PC é independente do circuito de controlo, garantindo a eficiência em tempo real e elevada do sistema de controlo.Pode responder a quaisquer alterações no sistema de ensaio de forma rápida e oportunaTodos os canais de entrada possuem ADCs de resolução de 24 bits, design de hardware de baixo ruído e filtros analógicos e digitais anti-aliasing embutidos,que garantam eficazmente a elevada precisão da análise.

b. Fácil de operar

O software de aplicação baseado no Windows é fácil de operar e rico em funções auxiliares.O poderoso assistente automático do sistema e a função de geração automática de relatórios de teste facilitam tarefas de teste repetitivas e chatasAs definições dos parâmetros de ensaio são rigorosas e rigorosas, e a interface USB2.0 permite uma ligação mais estreita e harmoniosa com o computador.

c. Funções poderosas e flexibilidade

O controlador de vibração é uma poderosa plataforma de controle de vibração que pode completar várias tarefas complexas.diferentes softwares de aplicação podem ser configurados para completar uma variedade de tarefas de análise para atender às suas diferentes necessidades de teste e análiseO controlador adota um projeto modular e pode configurar o hardware e o software correspondentes de acordo com as diferentes necessidades do utilizador para satisfazer diferentes necessidades.

d. Segurança dos ensaios

O controlador fornece controle de sinal em pequena escala para obter uma visão prévia do controle de vibração do sistema.E ter uma compreensão aproximada da função de transferência e outras características do sistemaA segurança dos testadores, dos objetos de ensaio e dos equipamentos da mesa de vibração é garantida na maior medida possível.Se houver uma anormalidade no sistema, pode pressionar imediatamente a tecla de terminação do sistema para terminar o teste.

e. Produção de relatórios de ensaio

Ele suporta geração rápida de relatórios de teste em formato Word ou PDF com um clique.A partir da descrição da função de controlo de ensaio básica até aos parâmetros específicos de definição do ensaio, desde a curva de espectro de controlo do alvo para o domínio de tempo de teste e curva de domínio de frequência, tudo está disponível.É conveniente para você modificar e fazer de acordo com diferentes especificações relatório de testePode ser diretamente impresso e visualizado, e pode ser enviado online.

Principais parâmetros técnicos do controlador de vibração digital
