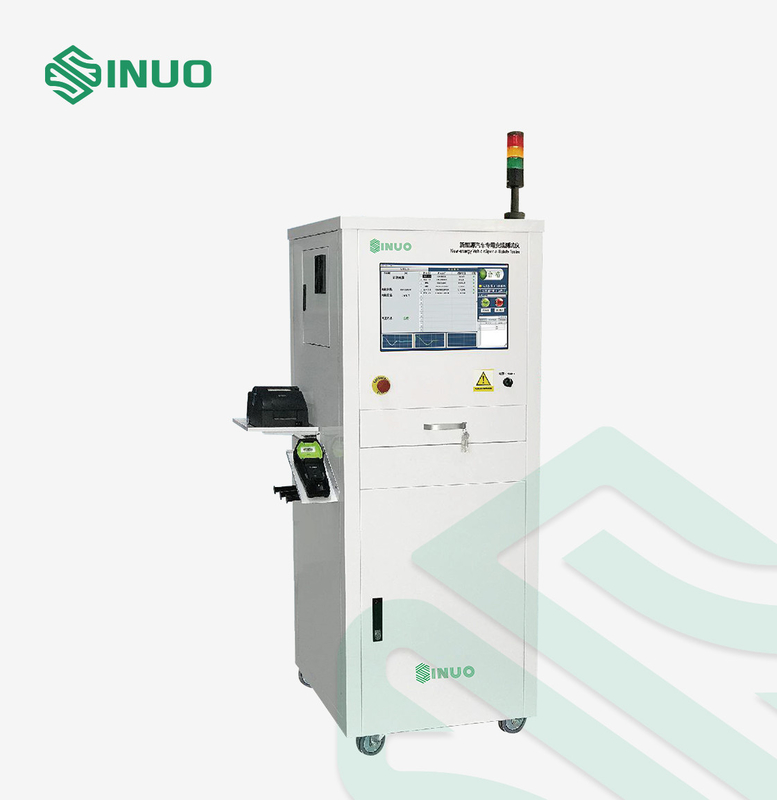

Dispositivo elétrico da medida da resistência de isolação do equipamento de testes da segurança do ISO 6469

Sistema de teste especial da resistência de isolação dos veículos elétricos do ISO 6469

Padrões & cláusulas cumpridos

O 6469-1:2019 do ISO propeliu eletricamente veículos de estrada — Especificações de segurança — Parte 1: Sistema recarregável do armazenamento de energia (RESS)

Tomadas do 62196:2020 do IEC, soquete-tomadas, conectores do veículo e carregamento entrada-condutor do veículo dos veículos elétricos

Condições técnicas da segurança do GB 7258-2017 para a operação do veículo motorizado

…

Vista geral do equipamento

Devido às vantagens da economia de energia e da proteção ambiental, os veículos elétricos novos da energia tornaram-se gradualmente populares na vida e para tornar-se cada vez mais comuns. Comparado com os veículos tradicionais da combustão interna, os veículos elétricos usam um sistema de movimentação elétrico com interior de alta tensão, e a presença de alta tensão envolverá a avaliação do desempenho total da isolação, especialmente como a vida útil dos aumentos do veículo, vibrações da operação de sistema, temperatura e umidade e outras mudanças ambientais de acordo com as circunstâncias, pode causar a diminuição de seu desempenho total da isolação. Tais mudanças porão em perigo a segurança dos usuários e afetarão o funcionamento do carro. Consequentemente, a função de detecção da isolação é uma função muito importante do carro inteiro.

Projetos técnicos

1. Resistência de isolação do soquete de carregamento
Se a resistência de isolação entre a linha de fase terminais do soquete de carregamento da C.A. do veículo ou os terminais positivos e negativos do soquete de carregamento da C.C. e da plataforma elétrica pode cumprir as exigências.


2. Teste de resistência da isolação do veículo
Usa-se para detectar se o valor da resistência de isolação do nível do veículo pode cumprir as exigências, e é dividido na resistência de isolação do circuito que contém a fonte de alimentação da tensão do B-nível e na resistência de isolação da carga da tensão do B-nível sem a fonte de alimentação.


3. Verificação da função de detecção da isolação
O veículo tem uma função de detecção da resistência de isolação, que seja usada para detectar se o veículo pode normalmente transmitir um sinal de alarme ao motorista quando a isolação do veículo falha.

Funções principais

1. Multifuncional: Incluindo o teste potencial da igualação, a resistência de isolação do soquete de carregamento, resistência de isolação do veículo, verificação da função de detecção da isolação, teste do acoplamento da capacidade, resistência de isolação da carga do poder, C.A. suporta a tensão, a C.C. suporta o teste atual etc. da tensão e do escapamento.


2. Visualização ótica: o painel LCD de uma cor verdadeira de 21,5 polegadas é usado, e a relação do processo do teste é visível, que é conveniente para a observação e o julgamento.


3. Plataforma aberta: Equipou-se com a função de edição do programa de teste, a função de edição do projeto do teste, a edição do relatório de teste e a função de impressão, a função de ajuste etc. da permissão do usuário.


4. Função do código de varredura: Pode gravar o número do veículo VIN, o número de VSN e o número principal dos acessórios, e associa automaticamente o código de barras para imprimir o relatório de teste depois que o teste é terminado.


5. gestão da permissão: ajuste de permissão do multi-nível, que é conveniente para a gestão.


6. Gestão de dados: Controle vários dados, proteja a integridade e a segurança dos dados, e tenha as funções tais como a pergunta e a exportação para encontrar as necessidades da gestão de dados da linha de produção.


7. Proteção da segurança: Proteção da sobrecarga, proteção da sobretensão, proteção da sob-tensão, proteção atual do escapamento e proteção da emergência, etc.


8. Dados maciços: Armazenamento de dados e análise maciços do apoio; Embarcadouro do sistema de MES, etc.


9. Partida flexível: Métodos múltiplos da partida do apoio tais como a partida do código de varredura, a partida do botão, a partida remota, etc.

Características principais
