Sistemas de Teste de Vibração de Baterias Padrão UN 38.3 Com Testes Senoidais, Aleatórios e de Choque

Sistemas de Teste de Vibração de Baterias Padrão UN 38.3 Com Testes Senoidais, Aleatórios e de Choque

Nome da marca:	Sinuo
Número do modelo:	SN553- EV222VT50VC-2
MOQ:	1
preço:	Customized
Condições de pagamento:	T/T
Capacidade de abastecimento:	5 séries/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Calibration Certificate (Cost Additional)

força seno:

Pico de 2200Kg.f

Força de choque:

Pico de 4400Kg.f

Máx. Aceleração:

100g

Máx. Deslocamento:

51 mm p-p

Velocidade máxima:

2,0m/s

Método de resfriamento:

Refrigeração a ar

Detalhes da embalagem:

Caixa da madeira compensada

Habilidade da fonte:

5 séries/mês

Destacar:

Equipamento de testes elétrico da segurança do ISO 6469

equipamento de testes elétrico da segurança 5000V

Verificador elétrico da segurança do GB 38032

Descrição do produto

Sistemas de ensaio de vibração das baterias normalizados da ONU 38.3

Sistemas de ensaio de vibração abrangentes concebidos para ensaios de baterias de acordo com as normas da ONU 38.3, com capacidades de ensaio de seno, aleatório e choque.

Aplicação do produto

Os testes de vibração simulam condições ambientais do mundo real, excitando ou chocando componentes e dispositivos.Aeronaves, navios, foguetes, mísseis, automóveis e eletrodomésticos.

A Sinuo fornece soluções completas de excitação e teste que validam a qualidade do produto de acordo com padrões internacionais, incluindo ISO16750-3, UL, JIS, DIN, ISO, BS, MIL, IEC e ASTM.

Parâmetros de selecção da máquina de vibração

Condições de ensaio definidas pelo cliente
Tipos de ensaio: varredura sinusal e vibração aleatória
Faixa de resposta de frequência: 2-5000 Hz
Fórmulas de selecção: A(g) = ((2πf) 2Dcm/980 A=0,002DmmF2, D=A/0,002F2, F=M(kg) ×A(g

Configuração do equipamento

Componente	Detalhes da configuração	Quantidade
Corpo da mesa de vibração	A20S32 gerador de excitação eletromagnética	1 SET
Dispositivo de controlo automático de centralização	De peso superior a 200 g/m2	1 SET
Ventilador de arrefecimento	B752 (incluindo o silenciador)	1 SET

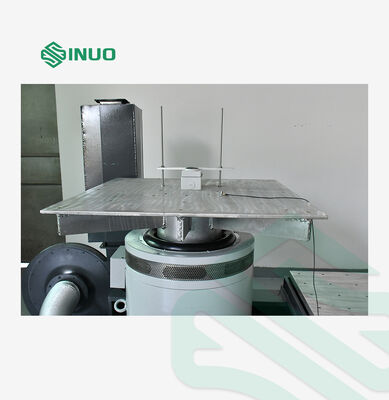

Tabela de extensão vertical	VT50 (500 × 500 mm)	1 SET
Amplificador de potência de comutação digital	Amplificador de potência de comutação digital LA-24K	1 SET
Sistema de proteção por servo	Sistema de protecção completo	1 SET
Fornecimento de energia de excitação	Unidade de alimentação	1 SET
Controlador de vibração digital	Controlador de vibração digital VCS-2	1 SET
Sensor de aceleração do sistema	Medição da aceleração	2 PCS
Software de controlo	CD de instalação	1 SET
Computador de controlo	Sistema informático	1 SET
Acessórios	Cabos de ligação/tubos de ar	1 SET
Ferramentas acessórias	Chave inglesa tipo T, chave inglesa hexagonal, chave de fenda, etc.	1 SET
Barras de pressão vibrantes	Grampos de barras de pressão	1 SET

Especificações técnicas

A20S32 Gerador de excitação eletromagnética

Força máxima de excitação sinusoidal	Pico de 2200Kg.f
Força de excitação máxima aleatória	2200Kg.f r.ms
Força máxima de excitação de impacto	Pico 4400Kg.f
Faixa de frequência	1 ‰ 3000 Hz
Deslocamento máximo	51 mm p-p
Velocidade máxima	2 m/s
Aceleração máxima	100G (980 m/s2)
Frequência de ressonância de primeira ordem	3200 Hz ± 5%
Carga máxima	400 kg
Frequência de isolamento das vibrações	2.5 Hz
Diâmetro da bobina móvel	F340 mm
Peso da bobina móvel	22 kg
Parafuso na mesa.	17 × M10
Fuga de fluxo	< 10 gauss
Momento excêntrico admissível	500 N.m.
Tamanho do equipamento	1080 mmL × 920 mmW × 1050 mmH (excluindo a mesa de expansão vertical)
Peso do equipamento	1900 kg (excluindo a mesa de deslizamento horizontal)

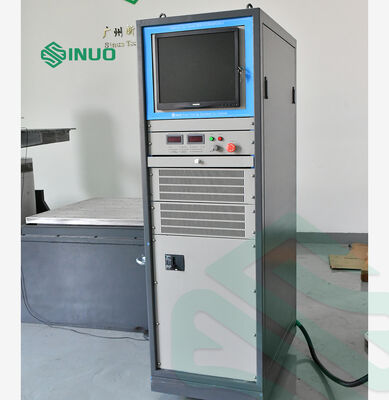

Amplificador de potência de comutação digital LA-24K

Potência de saída	22 KVA
Voltagem de saída	100 V
Corrente de saída	220A
Eficiência do amplificador	≥ 90%
Distorção harmónica	00,5% THD @ 500Hz
SNR	> 75 dB
Faixa de sinal de entrada	± 10 Vpico
Estabilidade da corrente de saída	< 5mVdc
Tamanho do amplificador	W910mm × D610mm × 1150mm
Peso do amplificador	470 kg

Controlador de vibração digital VCS-2

Configuração do hardware	2 canais de entrada simultâneos, 1 canal de saída
Módulo de função de controlo	Sine, aleatório, choque clássico
Computador de controlo	Computador de marca original de 17 polegadas com monitor LCD, Windows 10
Software	Operação em chinês/inglês, análise do domínio temporal e do domínio de frequência, fonte de sinal, análise de varredura de frequência senoidal, geração automática de relatório de teste WORD
Acelerador do sistema C04A07	Faixa de frequência: 1-12000Hz, sensibilidade: 50mv/g, faixa de temperatura: -24~250°C

Componentes e características do sistema

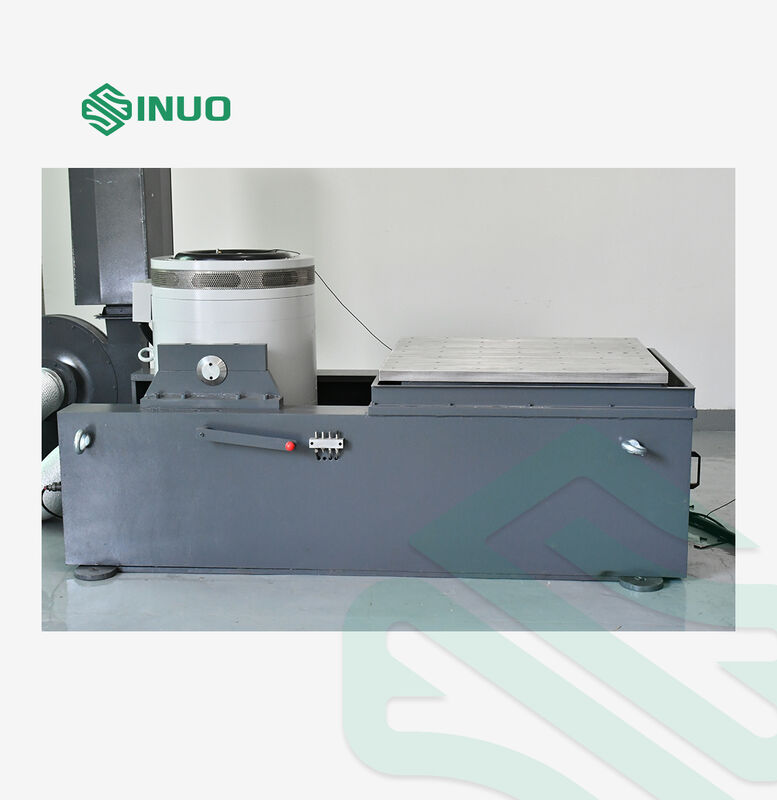

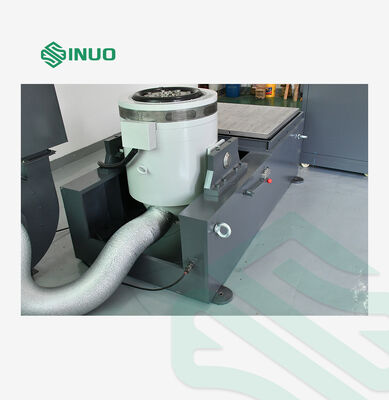

Corpo da mesa de vibração

Empilhadeira móvel:Forrado e usinado manualmente com sistema de suporte de carga optoeletrônico e orientação axial de rolamento duplo para durabilidade superior
Bobina de excitação:Estrutura de circuito magnético duplo com baixa fuga de fluxo e campo magnético uniforme
Superfície do corpo:Tratamento por fosfatamento avançado e tecnologia de pintura automotiva para resistência ao desgaste e à ferrugem a longo prazo
Refrigerador de mesa:Ventiladores de baixo ruído com melhor estrutura de entrada de ar, dutos de ar de favo de mel para bobina de excitação e dutos de ar de derivação de camada dupla para anel magnético médio

Amplificador de potência de comutação digital LA

Alta estabilidade e fiabilidade com tecnologia MOSFET ou IGBT
Conforme as normas "CE" da UE
Alta relação sinal/ruído utilizando modulação de largura de pulso por multiplicação de frequência sinusoidal
Alta eficiência de conversão com tecnologia de alimentação por comutação
Tecnologia eletrónica de partilha automática de corrente
Excelente desempenho de segurança

Características do controlador de vibração digital

Alto desempenho:Processador DSP de ponto flutuante de 32 bits com frequência de 300 MHz e resolução de 24 bits ADC/DAC
Amigável ao utilizador:Software de aplicação baseado no Windows com assistente automático e geração de relatórios de teste
Flexível:Projeto modular com suporte a múltiplas tarefas e configurações de análise
Segurança:Verificação de segurança múltipla, configurações de bloqueio e encerramento de emergência
Relatório:Geração de relatórios de teste em Word ou PDF com dados abrangentes com um clique

Parâmetros técnicos do controlador

Especificações do canal de entrada

Número de canais de entrada	2 canais de entrada simultâneos
Tipo de sinal de entrada	Voltagem/carga
Impedância de entrada	> 110 kΩ
Intervalo máximo de entrada de tensão	± 10 V
Faixa máxima de entrada de carga	±10000pcs
Relação sinal/ruído	> 100 dB
Filtro	Filtro analógico de 160 dB/oitava
Conversor analógico/digital (ADC)	Resolução de 24 bits, Faixa dinâmica: 114 dB, Frequência máxima de amostragem 192 kHz

Especificações do canal de saída

Número de canais de saída	1 canal de saída
Tipo de sinal de saída	sinal de tensão
Impedância de saída	< 30Ω
Intervalo máximo de tensão de saída	± 10 V
Corrente de saída máxima	100 mA
Precisão da amplitude	2 mV
Distorção harmónica	< 95 dBf
Filtro	Filtro analógico de 60 dB/oitava

Capacidades funcionais do controlador

Controle aleatório

Saída de sinal aleatório gaussiano com equalização da função de transferência para controlo de circuito fechado multicanal em tempo real. Faixa de frequência: 0-4800 Hz (extensível para 18750 Hz) com gama de potência de controlo > 90 dB.

Controle do seno

Sinais sinusoidais de alta qualidade com controlo de amplitude. Faixa de frequência: 1Hz-5000Hz (extensível para 10000Hz) com distorção harmônica <-100dB.

Choque clássico

Suporta ondas de meio seno, ondas de sino, ondas retangulares, ondas trapezoidais e várias formas de onda de serradura.

Nota de carga do equipamento:Este sistema pesa mais de uma tonelada. Os clientes devem preparar ferramentas e equipamentos de descarga adequados para a instalação.
