| Nome da marca: | Sinuo |
| Número do modelo: | SNE6809C |
| MOQ: | 1 |
| preço: | Customized |
| Condições de pagamento: | T/T |
| Capacidade de abastecimento: | 30 JOGOS/Mês |

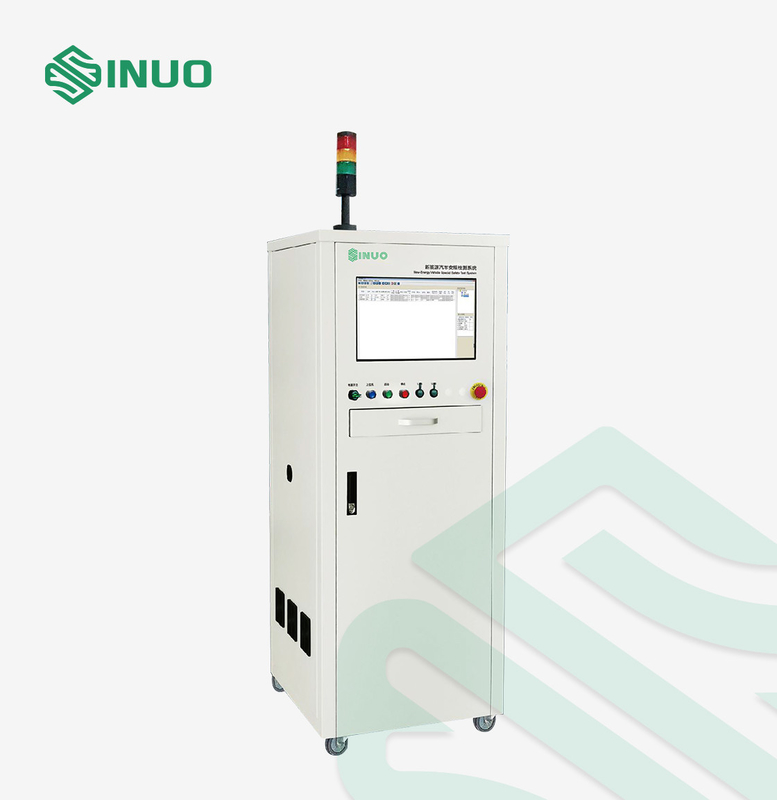

Equipamento de testes elétrico elétrico da segurança do veículo de passageiro do ISO 6469
Padrões & cláusulas cumpridos
O 6469-1:2019 do ISO propeliu eletricamente veículos de estrada — Especificações de segurança — Parte 1: Sistema recarregável do armazenamento de energia (RESS)
Tomadas do 62196:2020 do IEC, soquete-tomadas, conectores do veículo e carregamento entrada-condutor do veículo dos veículos elétricos
Condições técnicas da segurança do GB 7258-2017 para a operação do veículo motorizado
…
Vista geral do equipamento
O sistema de teste especial da segurança para veículos novos da energia é apropriado para a segurança de veículo que testa e que testa elétrico de alta tensão da segurança de veículos novos da energia e de veículos de passageiro. Conforma-se ao índice padrão nacional do teste. Foi aplicado com sucesso a muitos fabricantes novos domésticos do veículo da energia. A qualidade de produto e os serviços técnicos ganharam a aprovação de cliente e elogiaram-na unanimemente.
Parâmetros técnicos
1. Teste do acoplamento capacitivo
2. teste potencial da igualação
3. resistência de isolação da carga do poder
4. resistência de isolação do soquete de carregamento
5. a C.A. suporta o teste da tensão
6. teste de resistência da isolação do veículo
7. a C.C. suporta o teste da tensão
8. verificação da função de detecção da isolação
9. teste atual do escapamento
| Projeto do teste | Escala | Precisão básica |
| A tensão AC suporta o teste | 5000V/40mA | ±1.5% |
| A tensão de C.C. suporta o teste | 6000V/10mA | ±1.5% |
| Teste potencial da igualação | 0-600mΩ | ±1% |
| Teste de resistência da isolação | 1000V/10GΩ | ±5% |
| Teste de isolação do veículo | 0.20-100.00MΩ | ±5% |
| Verificação da função de detecção da isolação | Para verificar que se a função de detecção da isolação é normal | / |
| Teste do acoplamento da capacidade | 2.0-2000.0mJ | ±1.5% |
| Teste atual do escapamento | 300V/5mA | ±1.5% |
Funções principais
1. Multifuncional: Incluindo o teste potencial da igualação, a resistência de isolação do soquete de carregamento, resistência de isolação do veículo, verificação da função de detecção da isolação, teste do acoplamento da capacidade, resistência de isolação da carga do poder, C.A. suporta a tensão, a C.C. suporta o teste atual etc. da tensão e do escapamento.
2. Visualização ótica: o painel LCD de uma cor verdadeira de 21,5 polegadas é usado, e a relação do processo do teste é visível, que é conveniente para a observação e o julgamento.
3. Plataforma aberta: Equipou-se com a função de edição do programa de teste, a função de edição do projeto do teste, a edição do relatório de teste e a função de impressão, a função de ajuste etc. da permissão do usuário.
4. Função do código de varredura: Pode gravar o número do veículo VIN, o número de VSN e o número principal dos acessórios, e associa automaticamente o código de barras para imprimir o relatório de teste depois que o teste é terminado.
5. Julgamento inteligente: Com aberto aberto/curto e procurar um caminho mais curto a função da verificação, ele não é reservado encontrar problemas curtos no laço após a saída de alta tensão, para evitar o dano do equipamento e do usuário causado pela saída errada.
6. Gestão da permissão: ajuste de permissão do multi-nível, que é conveniente para a gestão.
7. Gestão de dados: Controle vários dados, proteja a integridade e a segurança dos dados, e tenha as funções tais como a pergunta e a exportação para encontrar as necessidades da gestão de dados da linha de produção.
8. Proteção da segurança: Proteção da sobrecarga, proteção da sobretensão, proteção da sob-tensão, proteção atual do escapamento e proteção da emergência, etc.
9. Dados maciços: Armazenamento de dados e análise maciços do apoio; Embarcadouro do sistema de MES, etc.
10. Partida flexível: Métodos múltiplos da partida do apoio tais como a partida do código de varredura, a partida do botão, a partida remota, etc.
Características principais
| Padrões aplicados | ISO 6469, IEC 62196, etc. |
| Precisão do teste | Precisão básica 1% |
| Segurança | O teste tem uma elevação lenta e uma função lenta da queda (a hora pode ser ajustada) para assegurar-se de que a carga testada não esteja impactada durante o período crítico, e é mais seguro. |
| O múltiplo escolhe para a arma de carregamento | Arma de carregamento da C.A. do apoio, teste de carregamento da arma da C.C. |
| Otimização da estrutura | A normalização e a personalização são combinadas, a escalabilidade e a segurança são desenvolvidas simultaneamente, a estrutura é simples, e a lógica é clara |
| Aplicabilidade forte | Uma variedade de métodos de suspensão disponível-estão pendurando o trole, acompanhando o trole, a cremalheira de suspensão, o modilhão que penduram, etc. |
| Inteligência alta | Todos os artigos não precisam de ser conectados repetidamente ao cabo da medida, e todos os testes podem ser terminados em uma conexão. |
| Modular | O projeto da arquitetura de sistema é modular e flexível, e o sistema é fácil de atualizar e expandir, e é fácil de manter e promover |
| Personalização flexível | De acordo com as necessidades de clientes, forneça o desenvolvimento e o projeto personalizados de plataformas da indústria, tais como a iluminação de abertura da porta automática, dissipação de calor do condicionamento de ar |
| Construção do local | Gestão da construção do projeto, saber da instalação, eliminação de erros do equipamento, etc. |
Configuração principal
| Fonte de alimentação | 220V±10%, 50Hz±5% |
| Exigências do ambiente de trabalho | 0-45℃, ≤85% |
| Configuração de sistema | Computador industrial destacado + exposição do LCD de uma cor verdadeira de 21,5 polegadas |
| Fonte de alimentação ininterrupta de UPS | |
| Arma de varredura bidimensional de uma dimensão sem fio | |
| Impressora da etiqueta e do recibo | |
| Relação do PLC, relação de USB, interface de rede, relação da luz do alarme, relação do interruptor de pé, relação da impressora, relação da arma do código de barras | |
| Proteção da segurança | O dispositivo não começa a detecção de alta tensão se a arma de carregamento não é obstruída dentro; Desconecte a arma de carregamento no estado da detecção, o dispositivo deve responder a tempo para eliminar a fonte de alimentação ao soquete |
Introdução detalhada
Teste de resistência da isolação do veículo
1 introdução do princípio
1,1 poder no veículo assegurar-se de que todo o poder e interruptores eletrônicos no veículo estejam em um estado ativo.
1,2 medidas a tensão entre os dois terminais de REESS e da plataforma elétrica, segundo as indicações da figura abaixo, mais alta são U1, e mais baixo é U1.
1,3 adicione um R0 conhecido da resistência (1MΩ). Conecte paralelamente entre o terminal U1 lateral de REESS e a plataforma elétrica segundo as indicações da figura abaixo. Meça a tensão entre os dois terminais de REESS e da plataforma elétrica, e os valores medidos são U2 e U2.
2 exigências do parâmetro:
2,1 sob a tensão de trabalho máxima, a resistência de isolação mínima do circuito da C.C. deve ser maior do que 100Ω/V, e o circuito da C.A. deve ser maior do que 500Ω/V
2,2 o limite mais baixo de resistência de isolação é recomendado ser 0.375MΩ.
Verificação da função de detecção da isolação
1. O valor atual da resistência de isolação do veículo inteiro é medido como Ri.
2. põe o veículo em “conduzir o modo” de acordo com o processo da operação normal do veículo sob o teste.
3. reduza a resistência do resistor ajustável ao valor de alvo Rx, que é calculado de acordo com a seguinte fórmula.
4. confirme se o veículo tem o alarme sadio e claro.
Fórmula do cálculo
Quando a exigência mínima da isolação é 100Ω/V, o valor da resistência é:
Quando a exigência mínima da isolação é 500Ω/V, o valor da resistência é:
UREESS é a tensão total atual do bloco da bateria.
Teste potencial da igualação
1 introdução do princípio
1,1 tome uma corrente especificada de uma fonte de energia sem a carga que não excede 12V, aplique-a ao fio à terra do porto de carregamento do veículo, ao escudo condutor exposto das peças e ao quadro, e meça-o a queda de tensão para calcular finalmente o valor aterrando da resistência.
1,2 teste a resistência da condução entre o fio à terra de cada relação de carregamento do carro, o escudo condutor exposto das peças e o quadro do veículo com uma distância de não mais de 2.5m.
Teste de resistência de carregamento da isolação da relação da arma
1 introdução do princípio
Os terminais positivos e negativos do soquete de carregamento são procurados um caminho mais curto através do interior do medidor, e o verificador entra uma alta tensão da C.C. ao veículo através da arma de carregamento. A alta tensão existe entre os terminais positivos e negativos e o quadro, e finalmente a resistência de isolação do soquete de carregamento é valor calculado.
