Sistema de ensaio de vibração de alta precisão ASTM 100G com 2 canais de entrada

Sistema de ensaio de vibração de alta precisão ASTM 100G com 2 canais de entrada

Nome da marca:	Sinuo
Número do modelo:	SN553-EV211VT30VCS-2
MOQ:	1
preço:	Customized
Condições de pagamento:	T/T
Capacidade de abastecimento:	5 séries/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Calibration Certificate (Cost Additional)

máx. força senoidal:

Pico de 1000 kg/h

Máx. Deslocamento:

51 mm p-p

Máx. Aceleração:

100g

Carga útil:

300kg

Mesa de extensão vertical:

300mm*300mm

Programas:

Sinus, aleatório, choque clássico

Detalhes da embalagem:

Caixa da madeira compensada

Habilidade da fonte:

5 séries/mês

Destacar:

equipamento de testes elétrico da segurança 6000V

equipamento de testes elétrico da segurança de 5000V 40mA

Veículo de passageiro elétrico do ISO 6469

Descrição do produto

Sistema de Teste de Vibração de Alta Precisão ASTM 100G com Entrada de 2 Canais

O Sistema de Teste de Vibração ASTM 100G oferece testes de vibração de alta precisão com capacidade de entrada de 2 canais, projetado para aplicações rigorosas de teste industrial.

Aplicações do Produto

O teste de vibração avalia como componentes e dispositivos reagem em ambientes do mundo real, sujeitando-os a excitação ou choque controlado. Este sistema serve uma ampla gama de aplicações industriais, incluindo placas de circuito, aeronaves, navios, foguetes, mísseis, automóveis e eletrodomésticos.

A Sinuo oferece soluções abrangentes de excitação e teste que estão em conformidade com os padrões nacionais e internacionais, incluindo GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC e ASTM.

Especificações do Teste de Vibração

Tipos de Teste: Varredura senoidal, Aleatório, Choque
Faixa de Resposta de Frequência: 1-3300Hz
Fórmula de Seleção: A(g)=(2πf)²Dcm/980≒A=0.002DmmF², D=A/0.002F², F=M(kg)×A(g)

Configuração do Equipamento

Componente	Configuração	Quantidade
Corpo da mesa de vibração	Gerador de excitação eletromagnética A11S24	1 CONJUNTO
Sistema de resfriamento	Ventilador de resfriamento B402 (Incluindo silenciador)	1 CONJUNTO
Mesa vertical	Mesa de Extensão Vertical VT30 (300mm*300mm)	1 CONJUNTO
Sistema de centralização	Sistema de centralização automática para bobina dinâmica	1 CONJUNTO
Amplificador de potência	Amplificador de potência de comutação digital LA10K	1 CONJUNTO
Sistema de proteção	Sistema de proteção servo	1 CONJUNTO
Fonte de alimentação	Fonte de alimentação de excitação	1 CONJUNTO
Controlador	Motor principal do controlador de vibração digital	1 CONJUNTO
Sensores	Sensor de aceleração do sistema	1 PCS
Sistema de computador	Computador de controle, CD de instalação do software de controle	1 CONJUNTO
Acessórios	Cabos de conexão estendidos/tubos de ar	1 CONJUNTO
Documentação	Instruções de operação, relatórios de inspeção, certificados, manuais de manutenção	1 CONJUNTO
Ferramentas	Ferramentas acessórias	1 CONJUNTO
Montagem	Haste de pressão vibratória/braçadeira de barra de pressão	1 CONJUNTO

Parâmetros Técnicos

Gerador de Excitação Eletromagnética A11S24

Força de excitação senoidal máxima: 1000Kgf pico

Força de Excitação Aleatória Máxima: 1000Kgf rms

Força de excitação de impacto máxima: 2000Kgf pico

Faixa de Frequência: 1～3300 Hz

Deslocamento máximo: 51 mm p-p

Velocidade máxima: 2,0 m/s

Aceleração máxima: 100G

Frequência ressonante de primeira ordem: 2500 Hz±5%

Carga útil: 300 kg

Frequência de isolamento de vibração: 2,5 Hz

Diâmetro da bobina móvel: Ф240 mm

Peso da unidade elétrica: 11kg

Parafuso na mesa: 17×M10

Vazamento de fluxo: < 1 mT (10 Gauss)

Momento excêntrico admissível: 500N.m

Tamanho do equipamento: 915mmx740mmx785mm (excluindo mesa estendida)

Peso do equipamento: 880Kg (Excluindo mesa deslizante horizontal)

Amplificador de Potência de Comutação Digital LA10K

Potência de saída: 12KVA

Tensão de saída: 120V

Corrente de saída: 100A

SNR: ＞65dB

Tamanho do amplificador: 600mmx900mmx1130mm

Sistema de Proteção Servo

Funções de proteção abrangentes, incluindo temperatura, pressão do vento, excesso de deslocamento, sobretensão, sobrecorrente, subtensão de entrada, falha externa, fonte de alimentação de controle, falha lógica e perda de fase de entrada.

Controlador de Vibração Digital VCS-2

Configuração de hardware: 2 canais de entrada, 1 canal de saída

Módulo de função de controle: Seno, aleatório, choque clássico

Computador de controle: Computador de marca original com monitor LCD de 17″, teclado/mouse óptico

Software: Operação em inglês, análise no domínio do tempo e da frequência, fonte de sinal, análise de varredura de frequência senoidal, geração automática de relatório de teste WORD

Sistema operacional: Windows 10

Sensor de aceleração LTE: Faixa de frequência: 1-7000Hz, Sensibilidade: 30pc/g, Faixa de temperatura: -40 - 180℃

Mesa de Extensão Vertical VT30

Material: Liga de magnésio, superfície anodizada dura

Tamanho da mesa: 300mm×300mm

Furo fixo: Manga de parafuso de aço inoxidável M8

Frequência de uso limite superior: Seno 2000 Hz, Aleatório 2000 Hz

Peso: Cerca de 9KG

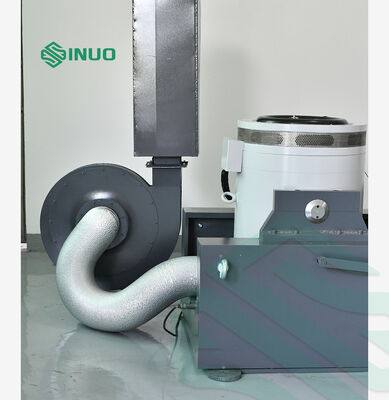

Ventilador de Resfriamento B402 (Incluindo Silenciador)

Potência do ventilador: 4kW

Fluxo: 18m³/Min

Requisitos Elétricos

Fonte de alimentação: 3 fases 380V/50Hz, 25 KVA

Ar comprimido: 0,6Mpa

Resistência de aterramento: ≤4Ω

Componentes e Recursos do Sistema

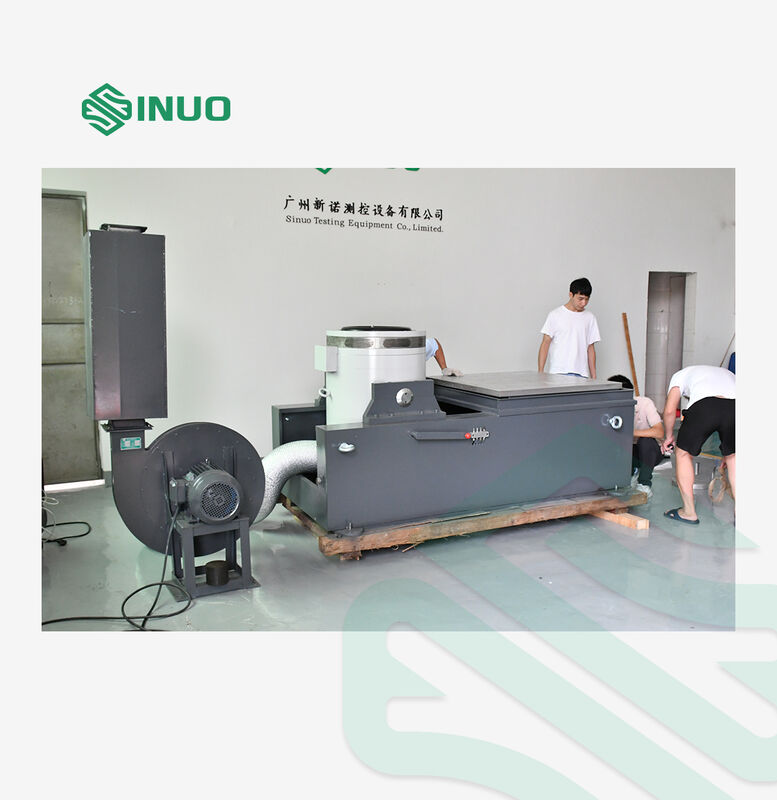

1. Corpo da Mesa de Vibração

Apresenta bobinas móveis fundidas e usinadas manualmente, sistema de suporte de carga optoeletrônico e orientação axial de rolamento duplo para durabilidade superior e redução do cruzamento axial dinâmico durante os testes.

Estrutura de circuito magnético duplo com baixo vazamento de fluxo e campo magnético uniforme
Tratamento avançado de fosfatização e tecnologia de pintura automotiva para resistência a desgaste e ferrugem a longo prazo
Resfriamento aprimorado com ventiladores de baixo ruído, design de duto de ar em favo de mel e duto de ar de derivação de camada dupla

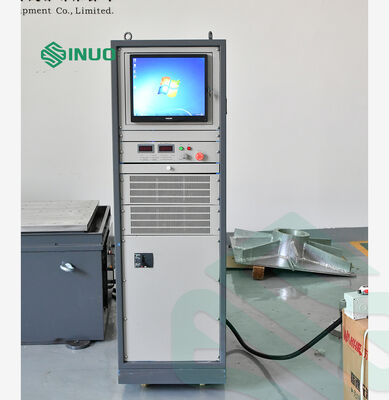

2. Amplificador de Potência de Comutação Digital LA

Tecnologia IGBT confiável que atende aos padrões da UE "CE"
Alta estabilidade e confiabilidade com modulação por largura de pulso de multiplicação de frequência senoidal
Alta eficiência de conversão usando princípios de fonte de alimentação de comutação
Tecnologia eletrônica de compartilhamento automático de corrente
Excelente desempenho de segurança

3. Sistema de Proteção Servo

Funções de proteção completas, incluindo sobretensão da rede elétrica, subtensão, perda de fase, falha lógica, passagem do módulo de energia, sobretemperatura, sobrecorrente de saída, sobretensão de saída, energia de acionamento, deslocamento excessivo da plataforma, temperatura da plataforma e intertravamento externo.

4. Plataforma de Expansão Vertical

Fundida em liga de magnésio com material de amortecimento, projetada para espécimes de montagem maiores. Todas as plataformas de extensão são modeladas e analisadas para frequências modais, a fim de minimizar o impacto nas características dinâmicas.

5. Sistema de Centralização Automática Fotoelétrica

Ajusta automaticamente a posição da bobina móvel para manter o estado equilibrado durante as operações de carga e descarga.

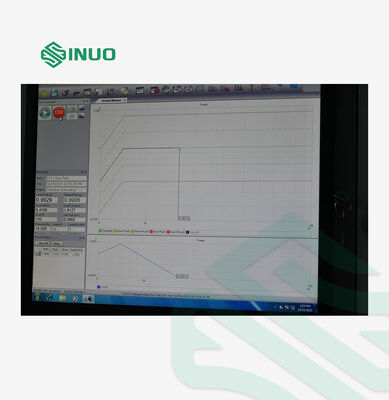

6. Controlador de Vibração Digital

Sistema de estrutura distribuída avançada com controle de malha fechada realizado por processador DSP, garantindo resposta em tempo real e alta eficiência.

Alto Desempenho: Processador DSP de ponto flutuante de 32 bits (300MHz), ADC/DAC de resolução de 24 bits, faixa dinâmica >90dB, SNR >100dB
Fácil Operação: Software baseado em Windows com assistente automático e geração de relatório de teste
Configuração Flexível: Design modular que permite a personalização de hardware e software
Segurança do Teste: Múltiplas verificações de segurança, configurações de intertravamento e terminação de emergência
Relatórios: Geração com um clique de relatórios de teste Word ou PDF com dados abrangentes

Recursos de Função do Controlador

Controle Aleatório

Utiliza equalização de função de transferência com sinais aleatórios gaussianos para controle de malha fechada multicanal em tempo real. Algoritmos de controle adaptativos respondem rapidamente às não linearidades do sistema e às mudanças de carga.

Faixa de frequência: 0~4680Hz (extensível a 18750Hz)

Resolução: 100, 200, 400, 800, 1600, 3200 linhas espectrais

Faixa de potência de controle: >90dB

Estratégia de controle: Controle de canal único, média ponderada, valor máximo, valor mínimo

Controle Senoidal

Fornece sinais senoidais e de varredura senoidal de alta qualidade com controle preciso de amplitude, configurações de permanência e opções flexíveis de varredura de frequência.

Faixa de frequência: 1Hz~4680Hz (expansível para 10000Hz)

Tempo de malha fechada: 5 mS

Distorção harmônica: <-100dB

Modos de varredura de frequência: Linear (0~6000 Hz/min), Logarítmico (0~100 Oct/min)

Direção da varredura: Para cima, para baixo

Choque Clássico

Suporta vários tipos de forma de onda, incluindo onda senoidal, onda de sino, onda retangular, onda trapezoidal, ondas dente de serra e onda triangular com parâmetros de pulso definidos pelo usuário.

Duração do pulso: 0,5 a 3.000mS

Largura de banda de análise máxima: 22000Hz

Tamanho do quadro: Até 16384

Conformidade com os padrões: MIL-STD-810, padrões ISO, limites de controle de interrupção definidos pelo usuário
