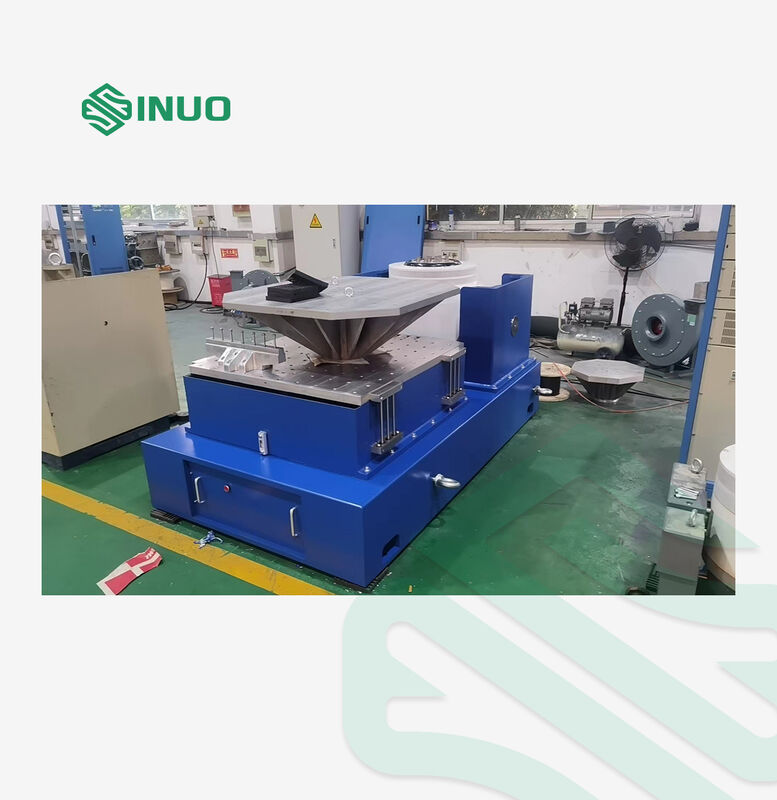

Máquina de ensaio de vibração aleatória ASTM D 4728 com força de 1000 kg.f

Projeto

Instruções de configuração

Quantidade

Corpo da mesa de vibração

VG1000-76 gerador de excitação eletromagnética

1 SET

Dispositivo de controlo automático de centralização para bobina móvel

1 SET

Ventilador de arrefecimento BL-1000 (incluindo silenciador)

1 SET

VT60 Tabela de extensão vertical (600×600 mm)

1 SET

HG60 Filtro de óleo horizontal (600×600 mm)

1 SET

Amplificador de potência de comutação digital

SA103 amplificador de potência (incluindo sistema de alimentação de campo magnético)

1 SET

Sistema de proteção por servo

1 SET

Fornecimento de energia de excitação

1 SET

Controlador de vibração digital

Controlador de vibração digital VCSusb-2

(Incluindo funções de software e de utilização)

2 SET

Acelerômetro (inclui cabo BNC-M5 de baixo ruído de 7 m)

2 PCS

CD de instalação de software de controlo

1 SET

Computador de controlo

1 SET

VG1000-76 Parâmetros do gerador de excitação eletromagnética

Força máxima de excitação sinusoidal

Pico de 1000 kg/h

Força de excitação máxima aleatória

1000 kg.f r.m

Força máxima de excitação de impacto

Pico de 2000 kg.f

Faixa de frequência

1 ¢ 2900 Hz

Deslocamento máximo

76 mm p-p

Velocidade máxima

10,8 m/s

Aceleração máxima

82G (800 m/s)²)

Relação entre carga máxima e aceleração: F=M.A (seno)

5G

10G

20G

30 g

188 kg

88 kg

38 kg

21 kg

Frequência de ressonância de primeira ordem

3200 Hz ± 5%

Carga útil M1+M2

300 kg

Frequência de isolamento das vibrações

2.5 Hz

Diâmetro da bobina móvel

F240 mm

Peso da bobina móvel

14 kg

Momento excêntrico nominal

350.N.M.

Parafuso na mesa.

16 × M10

Fuga de fluxo

< 10 gauss

Momento excêntrico admissível

300 N.m.

Tamanho do equipamento

945 mm × 720 mm × 784 mm

Peso do equipamento

1000 kg

Los Angeles-12Amplificador de potência de comutação digital K

Potência de saída

12KVA

Voltagem de saída

100V

Corrente de saída

120A

Eficiência do amplificador

≥ 90%

Distorção harmónica total (THD)

< 1,0%

Nível de ligação

58KHz

Resolução actual

0.1A

SNR

≥65dB

Noise

≤ 70 dB

Grau de desequilíbrio de equalização de corrente paralela

≤ 3%

Fator de crescimento atual

≥ 3σ

FReacção de requência

DC-5000Hz ± 3 dB

10-3000 Hz ± 1 dB

IF ganho

≥ 80

Estabilidade de CC

< 0,1%

Tamanho do amplificador

650 mmL × 920 mmD × 1700 mmH

Peso

400 kg

Sistema de proteção por servo

Função

Temperatura, pressão do vento, deslocamento excessivo, sobrevoltagem, sobrecorrente, subvoltagem de entrada, falha externa, fonte de alimentação de controlo, falha lógica, perda de fase de entrada

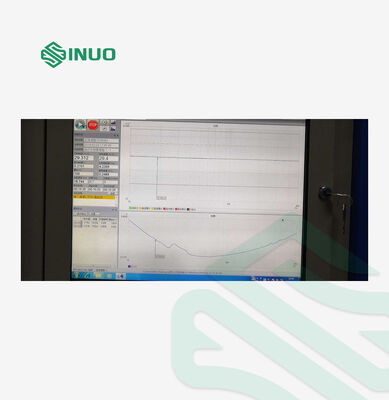

Controlador de vibração digital VCSusb-2

Configuração do hardware

2 canais de entrada simultâneos, 1 canal de saída

Módulo de função de controlo

Sínio, aleatório

Computador de controlo

ACER PC ((i3-3.6GHz CPU 8GB 1TB 1000Mbps Ethernet port.and 4 USB port / Microsoft Windows 10/8 OS)

Microsoft Word / Excel e Adobe Acrobat são recomendados como editores de relatórios de teste (opções)

Software

Operação chinês/inglês, análise de domínio de tempo e domínio de frequência, fonte de sinal, análise de varredura de frequência senoidal, etc. Pode gerar automaticamente relatórios de teste WORD.armazenar os sinais e dados, e definir parâmetros de ensaio e funções de análise.

Acelerador do sistema

Modelo: LAB24110

Faixa de frequência: 1-5000 Hz

Sensibilidade: 30 +/- 10% pC/g

Intervalo de temperatura: -40°C a 160°C

Contém 2PCS 7M longo PVC "BNC-M5" cabo de baixo ruído

Tabela de extensão vertical VT60

Materiais

De teor, em peso, de potássio

Tamanho da tabela

600 mm × 600 mm × 200 mm

Furo fixo

M10 mangue de parafuso de aço inoxidável, durável e resistente ao desgaste

Frequência de utilização do limite superior

2000 Hz

Peso

55 kg

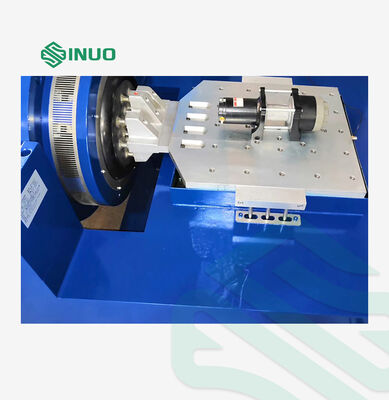

HG6Tabela de deslizamento horizontal de filme de óleo

Materiais

De teor, em peso, de potássio

Tamanho da tabela

600 × 600

Furo fixo

M10 mangue de parafuso de aço inoxidável, durável e resistente ao desgaste

Frequência de utilização do limite superior

2000 Hz

Peso

55 kg

BL 1000 ventilador de arrefecimento

Potência do ventilador

4 kW (5 CV)

Pressão do ar

0.0034 Mpa

Taxa de fluxo

00,33 m/s3

Requisitos elétricos

Fornecimento de energia

AC de 3 fases 380V/50Hz 22 KW

Ar comprimido necessário

0.7Mpa

Temperatura da sala de ensaio

0~40°C

Umidade da sala de ensaio

0 a 85%, sem condensação
