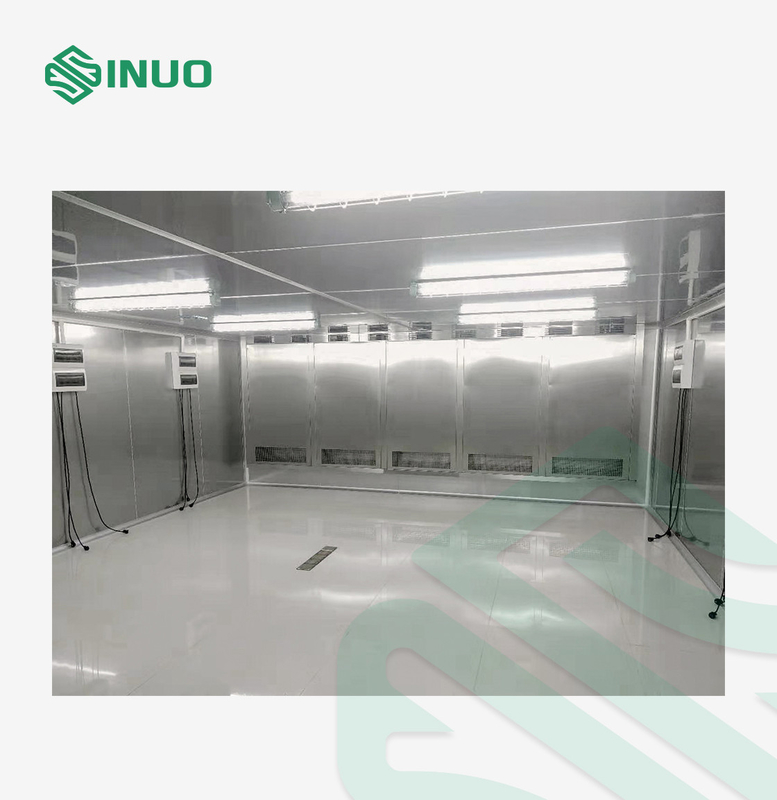

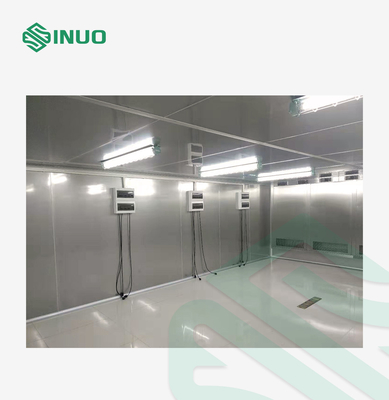

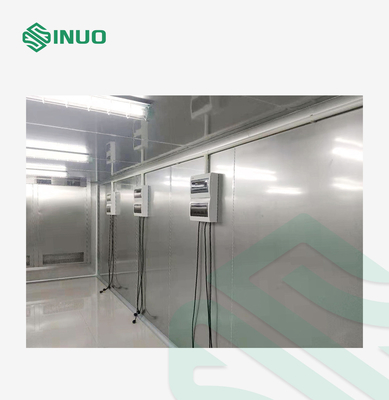

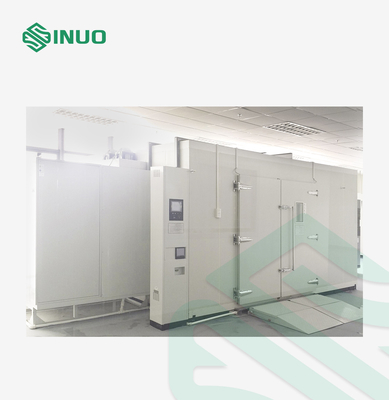

caminhada do ³ de 48m na câmara de Constant Temperature e do teste do clima da umidade

A) Teste e armazenamento das amostras de substâncias inflamáveis, explosivas e temporárias

B) Teste de amostras da substância corrosiva, teste e armazenamento de amostras biológicas

C) Teste e armazenamento de amostras eletromagnéticas fortes da fonte da emissão

Sobre W4700 mm*D5000 mm*H3200 milímetros (com exclusão do tamanho da unidade)

Lembrete: Refira por favor o projeto final e confirme as três vistas para as dimensões externos

IEC60068-2-1: 2007 “Testes-partes ambientais 2-1: Teste-teste A: Frio, IDT”

IEC60068-2-2: 2007 “Testes-partes ambientais 2-1: Os testes testam o calor B-seco, IDT”

IEC60068-2-78: 2012 “Testes-partes ambientais 2-78: Táxi do Teste-teste: Calor úmido, de estado estacionário, IDT”

IEC60068-2-30: 2005 “Testes-partes ambientais 2-30: DB do Teste-teste: Calor úmido, cíclico (ciclo 12h+12h), IDT”

Picosegundo: Umidade padrão 20%~95%HR

Quantidade: 2

Lugar: Na porta da sala de teste (ou do lugar designado pelo cliente)

Formulário: um vácuo de 3 camadas reforçou o vidro com elemento de aquecimento antinebuloso incorporado

Um furo com um diâmetro de φ100mm na parede lateral esquerda da câmara e equipado com uma tomada de borracha do isolamento e uma tampa de borracha ao mesmo tempo.

O assoalho adota um projeto 4.0mm de aço inoxidável do não-deslizamento para impedir que os pessoais sejam feridos durante operações internas.

O assoalho é projetado com um tanque da drenagem,

e a câmara do teste não tem nenhuma água para dentro após a extremidade da alta temperatura e do teste da umidade

O copo do pé da caixa elétrica adota a almofada do gel de silicone para absorver choque e proteger o compressor e a soldadura de cobre da tubulação

Método constante convencional da umidade: Quando a temperatura real alcança a temperatura ajustada, a capacidade refrigerando do compressor permanece inalterada, e o método de aquecimento é usado para deslocar a capacidade refrigerando do compressor conseguir o equilíbrio da temperatura na caixa.

Método frio do equilíbrio: Quando a temperatura real alcança o valor ajustado, a saída fria da válvula de solenoide está controlada pelo controlador PID, e a temperatura na caixa é equilibrada através da saída refrigerando controlada. Comparado com o método constante convencional da umidade, a saída de aquecimento é reduzida para fazer a unidade inteira comparada com o método convencional, o equipamento pode conseguir 40% de poupança de energia

Com sensor e controlador da temperatura e da medida do umidity

Sensor da resistência da platina PT100

O original importou o compressor semi-hermético alemão de Bitzer.

2 grupos dos compressores 8HP

proteção ambiental HFC404A do Não-flúor (Honeywell) e líquido refrigerante de Du Pont R23

Tipo de grande eficacia do escudo e do tubo (refrigerar de água)

Equipado com a torre de água refrigerando (tipo conhecido) e o encanamento

Evaporador de grande eficacia da aleta da multi-seção com membrana hidrófila (aleta engrossada)

Emerson AW

Válvula da expansão térmica de Danfoss

Japão Saginomiya e Danfoss

Todos os produtos de alta qualidade do primeiro tipo internacional (representado à direita: secando o filtro)

Congelando-se e desidratando pelo sistema de refrigeração (o ar nas passagens da caixa através do evaporador abaixo da temperatura do ponto de condensação, e da água é precipitado).

as aletas do evaporador do *Choose com tratamento hidrófilo da membrana, melhor desempenho da desumidificação, porque a tensão da água das aletas de alumínio da membrana hidrófila é pequena, as gotas de água da condensação do ar são fáceis de deslizar fora, e não é fácil produzir pontes obstrutivas da água na diferença da aleta. Desse modo extremamente melhorando a eficiência da desumidificação!

O tubo elétrico do aquecimento da liga finned de aço inoxidável do níquel-cromo, projeto de aquecimento da adesão de anti-MC do tubo, conexão do calefator, fio resistente ao calor é usado, o calefator é colocado no canal de ar de circulação na parte superior da caixa, e os materiais fireresistant e calor-isolando são adicionados em torno dela

A) O cilindro da humidificação (método da caldeira) é usado para a humidificação, que é mais rápida do que a humidificação de superfície tradicional (tipo da bandeja da água) e tem uma precisão de controle mais alta.

Na caixa

Não produzirá a poluição da impureza tal como a escala, tem o bom desempenho da baixo-umidade, e é fácil de limpar.

B) O tubo da humidificação adota toda a embalagem sem emenda de aço inoxidável, a resistência de isolação é maior do que 50MΩ, e tem um controlador da prevenção da seco-queimadura

C) O cilindro da humidificação é feito de aço inoxidável e tem uma janela de observação do nível de água.

D) Baixa temperatura com ar seco

o controle do Não-contato o sinal de saída do controlador consegue a elevada precisão através do relé de circuito integrado de SSR

controle do interruptor do Não-contato

Os componentes principais do circuito de controle são tudo tipos de alta qualidade

1. Proteção de temperatura excessiva do produto do teste (independente)

2. Sem o interruptor da proteção do fusível

3. Interruptor de temperatura excessiva da proteção do calefator

4. O compressor é sobrecarregado e superaquecido

5. Proteção alta e de baixa pressão do compressor

6. Dispositivo de proteção da sobrecarga do sistema

7. Os autodiagnósticos do controlador a falha e as exposições ele

8. A pressão de água refrigerando é proteção demasiado baixa

9. A proteção do escapamento, procura um caminho mais curto a proteção, proteção errada da fase/perda da fase, proteção da sobrecarga do fã, independentes sobre a proteção da temperatura, a proteção do escassez de água, a proteção do corte da água, a indicação da operação, o som e alarme claro, sem energia automático após o alarme, etc.

1. Temperatura ambiental: -5℃~+28℃;

2. Humidade relativa: ≤85%RH;

3. Pressão atmosférica: 80kPa~106kPa

4. Nenhuma vibração forte ao redor

5. Fonte de alimentação do equipamento: (nota que a fonte de alimentação do teste não é incluída)

5,1 conecte a C.A. da fonte de alimentação 380V (±10%), fio trifásico + fio à terra protetor, aterrando o ≤ 4Ω da resistência;

5,2 poder total: sobre 30KW

5,3 corrente de trabalho máxima: sobre 70A
