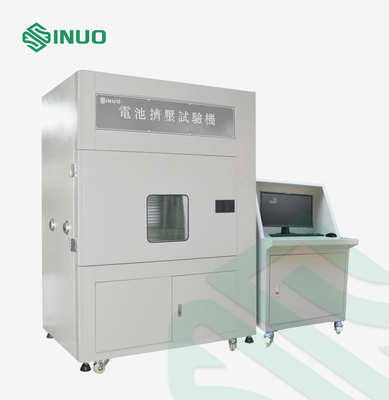

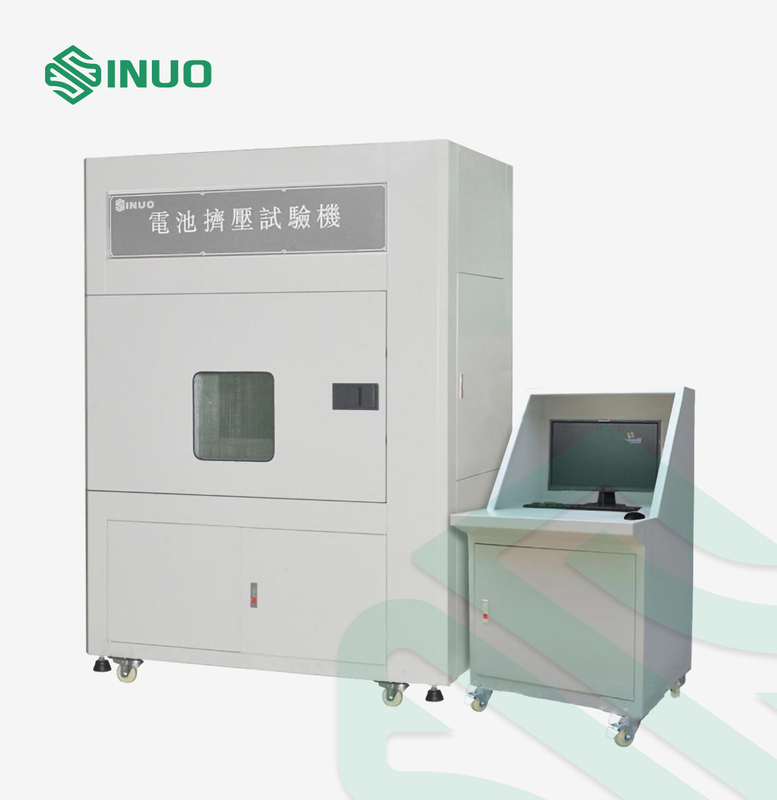

Equipamento de testes do esmagamento do equipamento de testes UL2580 da bateria do IEC 62133 EV RESS 100kN

Vista geral do equipamento

1. Exigências para a categoria à prova de explosões:

1,1 categoria total: Categoria à prova de explosões Exsd IIBT4.

1,2 exaustor: use o motor à prova de explosões resistente de alta temperatura.

1,3 luzes: iluminação à prova de explosões do alto-brilho.

1,4 interruptor: fogo e interruptor à prova de explosões.

1,5 porta do equipamento: fogo - retardador e rede protetora de aço inoxidável.

2. O sistema operacional:

2,1 modos do manual ajustado e de operação automática e dois formulários do processo de curso fixo e da pressão constante.

2,2 a modalidade manual não precisa de editar o processo, e as circunstâncias são controladas manualmente; o modo automático é trabalhar automaticamente de acordo com o processo editado (deslocamento, tempo da pressão, da armazenagem da pressão, etc.)

2,3 de acordo com as exigências especiais dos clientes, nós podemos especialmente projetar e produzir encontrar na maior medida do possível as exigências do processo de produção de cliente e a configuração opcional.

2,4 velocidade horizontal e vertical/ajustável e fixa/fogo automático - extinguir fiscalização system/5T-2000T do dispositivo/a video pode especialmente ser pedido

3. Sistema por aquisição de dados:

3,1 tornado e projetado com ARM7+μC/OSⅡ, a frequência pode ser 10ms pelo menos em linha ajustado no tempo real, e o deslocamento e a pressão podem independentemente ser programados.

o módulo da amostra de 3,2 dados do Multi-canal, a tensão e o canal da aquisição da temperatura adotam o modo N*4 (expansível).

3,3 equipado com as portas de série RS232 e RS485, que podem ser conectadas aos instrumentos de teste múltiplos para realizar por aquisição de dados automático, com capacidade antiparasitária forte.

3,4 o processo inteiro da monitoração video é adotado no teste para assegurar a precisão alta dos dados de teste e da operação estável.

3,5 os dados automaticamente são gravados e armazenados em linha, e o relatório de teste é gerado automaticamente.

4. Princípio:

O sistema por aquisição de dados é colocado no equipamento do controle monitorado, e o sinal da tensão ou da temperatura do equipamento é provado e guardado através do sensor, e enviado ao conversor do A/D para transformar-se um sinal digital, e o sinal é enviado então ao FIFO. Quando os dados armazenados no FIFO alcançam um determinado número, estão lidos para fora do FIFO pelo ARM7, e enviados então ao computador de anfitrião através da conexão dos ethernet do ARM7 ou do RS232. Considerando que pode haver muitos dispositivos a ser monitorados, os canais múltiplos da aquisição são projetados, e atravessam o interruptor análogo e entram então no conversor do A/D. CPLD é o núcleo do controle do sistema inteiro. Controla o interruptor do canal da aquisição, o começo/parada do conversor do A/D, o gerador de endereço do armazenamento dos dados convertidos no FIFO, e a geração de um pedido de interrupção notificar o ARM7 para lê-lo e armazenar no FIFO. dados etc.

5. Sistema hidráulico:

O sistema hidráulico adota um sistema de subministro de petróleo da bomba variável, um grande bloco da válvula de controle centralizado do fluxo, um filtro de sução do óleo na entrada do óleo da bomba, e um filtro de óleo de alta pressão na tomada da bomba para impedir que as impurezas incorporem o sistema hidráulico para assegurar o funcionamento normal do circuito do óleo. Há uma temperatura de óleo, uma exposição do nível de óleo, um filtro de ar e uns outros dispositivos no sistema. O depósito de gasolina é uma estrutura soldada da placa de aço com uma janela de limpeza e uma tomada do parafuso para a drenagem do óleo e da água de esgoto na parte inferior.

6. Sistema à prova de explosões

Adota a placa de aço engrossada dupla camada e o projeto líquido protetor de aço inoxidável, e todos os componentes elétricos adotam componentes à prova de explosões e medidas protetoras do isolamento.
