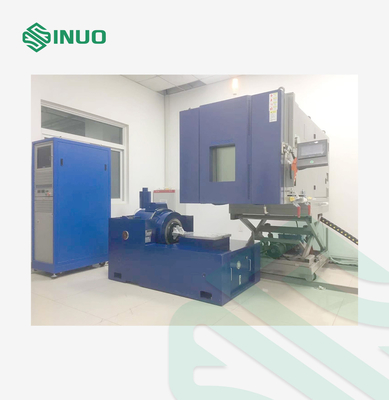

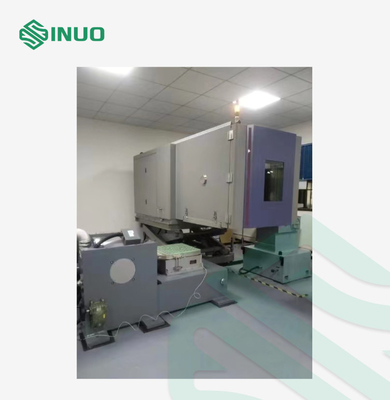

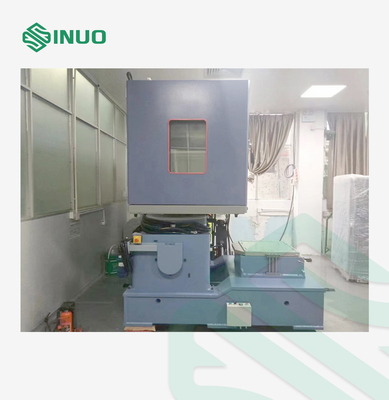

IEC 60068-2-6 Temperatura linear Umidade e vibração Três câmara de ensaio abrangente 5400L

(W×D×H) 260×585cm*altura:

1Condições de temperatura e umidade separadas: o máximo é 280cm

2. Ao fazer vibração vertical e temperatura e umidade: a altura é de cerca de 360cm

-------- Produtos não-padrão estão sujeitos ao projeto final. A altura está relacionada com a altura da mesa de vibração. Uma mesa de vibração de 2 toneladas é de aproximadamente 1,7 metros)

Temperaturas comumente utilizadas: -40°C+180°C

Temperatura limite: -70°C+180°C

1. A estrutura integral desmontável dianteira e traseira adota o quadro de armazenamento de isolamento térmico padrão global,e os blocos são selados com materiais orgânicos de silicone resistentes a altas e baixas temperaturas. é montado e instalado no local: a parte da frente é a sala de trabalho, e a parte traseira é o sistema de refrigeração e controlo.equipado com uma placa cega e uma placa vertical cada.

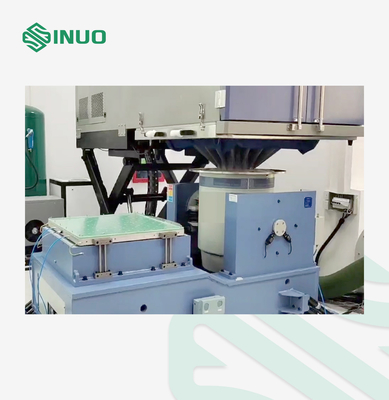

2A placa de interface de vibração é ligada suavemente à mesa de vibração através de uma membrana macia de borracha de silicone, que pode isolar as vibrações e tem funções de vedação e isolamento térmico;

3O estúdio está equipado com um sistema de alimentação de ar: motor de alimentação de ar, lâminas de ventilador centrífugas, aquecedor, umidificador, refrigerador e evaporador de desumidificação.

1. válvula de solenoide: "Danfoss"

2- Válvula de travagem manual: "Danfoss"

3Filtro: "Danfoss"

4Sensor de pressão: joint venture sino-alemão "Hongmu"

5. válvula de expansão: "Danfoss"

6Evaporador de condensação de elevada eficiência: "Danfoss" (cambiador de calor de chapa soldada)

7Separador de óleo: "ALCO"

8Tubo de amortecimento: americano "Packless"

O "Yongqiang" de Taiwan

Tecnologia de regulação da energia de refrigeração

(concepção de poupança de energia)

①Utilizando a mais avançada tecnologia de equilíbrio estático, o sistema de controlo controla o caudal do refrigerante na gama 0 a 100%.A redução do consumo de energia deve ser efetuada através de um sistema de refrigeração que permita a redução do consumo de energia.;

②A válvula de escape importada é utilizada para controlar automaticamente a pressão de sucção do compressor, tal como a americana Sporlan Company (ou a dinamarquesa Danfoss),e a válvula de expansão térmica Danfoss dinamarquesa é utilizada para ajustar automaticamente a temperatura de sucção do compressor para garantir que o compressor funcione dentro do intervalo completo- Estável e fiável;

③. utilizar válvulas de regulação de pressão de condensação importadas para evitar que a pressão dos gases de escape do compressor de baixa temperatura seja demasiado elevada, tais como: Dinamarca Danfoss

④.Utilizar o aquecedor do cárter do compressor para reduzir a solubilidade mútua do refrigerante e do óleo lubrificante no interior do compressor para proteger a segurança do compressor e garantir um funcionamento fiável;

⑤Um trocador de calor de chapa soldada de aço inoxidável é utilizado como condensador evaporativo do sistema de refrigeração em cascata, com pequena diferença de temperatura de transferência de calor,alta eficiência de transferência de calor e aparência compacta;

⑥A fim de impedir que a água descongelada no compressor flua livremente, é instalada uma panela de recolha de água na parte inferior do compressor, que é recolhida e descarregada centralmente.

⑦Todos os tubos de refrigeração são soldados com nitrogénio para evitar a formação de escamas de óxido no interior dos tubos de cobre durante a brasagem.

Adota vários projetos de absorção de choques e redução de ruído para reduzir eficazmente o ruído causado pelas vibrações e a deformação e fugas causadas pelas vibrações no produto:

A. São utilizadas molas e almofadas de borracha importadas debaixo do compressor para absorção dupla de choques, o que reduz eficazmente a vibração do compressor e a ressonância do compressor em cascata;

B. Instalar algodão resistente ao fogo e absorvente do som no interior da caixa exterior para reduzir ainda mais o ruído.

C. Os tubos de cobre do sistema de refrigeração adotam um projeto de arco e tubos de absorção de choques para evitar efetivamente que as vibrações do compressor deformem e vazem os tubos de refrigeração.

O gabinete da unidade é revestido com algodão absorvente de som. Dado que o interior da unidade requer ventilação e dissipação de calor, a fim de reduzir a transmissão do ruído no ar,os defletores sonoros com algodão absorvente de som à base de óleo são instalados na entrada e saída de ar para reduzir a transmissão de ondas sonoras no interior através dos furos de ventilação.

B. mangueiras absorvedoras de choque e condutas de processo do compressor com diâmetros de pinças de tubos de nylon inferiores a 10 mm adotam curvas absorvedoras de choque e fixação remota para evitar ressonância; unidade de absorção de choque:

C. É instalado no fundo da unidade de refrigeração um amortecedor de mola especial para reduzir a transmissão das vibrações do compressor através da base sólida e do solo.

D. O algodão de isolamento térmico desempenha um duplo papel no isolamento e na hermeticidade da junta de expansão não metálica da máquina (câmara de ensaio de choque a quente e a frio).É composto de tecido de fibra de vidroO seu comprimento e largura são consistentes com a pele exterior, com boa extensibilidade e resistência à tração.

E. Redução do ruído e redução das vibrações: o tecido de fibra e o próprio corpo de algodão de isolamento térmico têm as funções de absorção sonora e isolamento das vibrações,que podem reduzir eficazmente o ruído e as vibrações das caldeiras, ventiladores e outros sistemas.

Sensor eletrónico de humidade de alta precisão integrado finlandês "Vaisala" importado

(Performance mais estável, alta precisão e forte função livre de manutenção)

A coleta de temperatura utiliza resistores blindados de platina Pt100 de alta precisão de classe A;

Humidade: Sensor eletrônico de humidade de alta precisão (função mais estável, alta precisão e extremamente livre de manutenção)

1Contactor AC: "ABB"

2Interruptor de circuito: "ABB"

3Relais térmicos: "ABB"

4Relais pequenos: "Omron"

5Relatório de estado sólido: Taiwan Shiyan

(1) Até 127 programas, tempo de execução muito longo

(2) 999 horas por segmento, no máximo 32.000 ciclos

(3) Cada comando pode ser usado 9999 vezes.

A curva gráfica pode ser exibida em tempo real quando o programa é executado.Função de execução da curva do programa, tempo de funcionamento do segmento, tempo de número do segmento, tempo de funcionamento, tempo restante, estado de falha e tempo de falha, com funções de skip e hold de arquivo durante a execução do programa;

A interface USB integrada pode baixar curvas históricas e dados históricos - pode substituir o gravador e suportar RS485, LAN (porta de rede),GPRS (telefone móvel) e outros métodos de comunicação (padrão RS232 ou USB) para facilitar a monitorização remota e a recolha de dados. Ele pode realizar o gerenciamento de comunicação remota entre o instrumento de controle central e o computador.O funcionamento do equipamento e parâmetros como temperatura e umidade podem ser continuamente monitorizados através do computador.. (Pode ser ligado online um máximo de 32 dispositivos).

Função USB: USB2.0, pode gravar e descarregar dados de funcionamento do ensaio, equipado com uma unidade flash USB (capacidade 4G)

(1) Grande espaço de armazenamento, 3 meses de dados podem ser salvos quando ligados 24 horas por dia

(2) O tamanho da amostragem é de 1M, que pode substituir o armazenamento de computador

A interface USB integrada pode baixar curvas históricas e dados históricos - pode substituir o gravador e suportar RS485, LAN (porta de rede),GPRS (telefone móvel) e outros métodos de comunicação para facilitar a monitorização remota e a recolha de dados.

Função USB: USB2.0, pode gravar e descarregar dados de funcionamento do ensaio, equipado com uma unidade flash USB (capacidade 4G)

A:≥ 2000m;

B:≥ 1500 mm;

C:≥ 800 m;

D:≥ 800 mm;

E:≥ 500 mm
