Sala de teste ambiental do tempo da câmara da simulação da chuva feita sob encomenda para veículos elétricos

Sala de teste customizável da simulação do ambiente da chuva para veículos elétricos

Vista geral do produto

1. Finalidade do sistema

1,1 a finalidade de teste deste sistema de teste é principalmente testar o produto sob a condição da chuva, a capacidade do produto para impedir a penetração da água da chuva e do desempenho impermeável durante ou depois da chuva.

1,2 para verificar se o conjunto do corpo do veículo, das portas, das janelas e do teto-solar seja normal, se o desempenho de selagem é seguro, e se o método da instalação está correto

1,3 este sistema de teste é usado principalmente para o desempenho de selagem impermeável de vários tipos de automóveis de passageiros, de camionetes, etc.

2. Padrões aplicados

Limite de desempenho da prova da chuva de QC/T 476-2007 e método do teste para o ônibus

Condições de QC/T 450-2010 e métodos técnicos do teste para veículos isolados e veículos refrigerados

QC/T 453-2009 Van Transporter

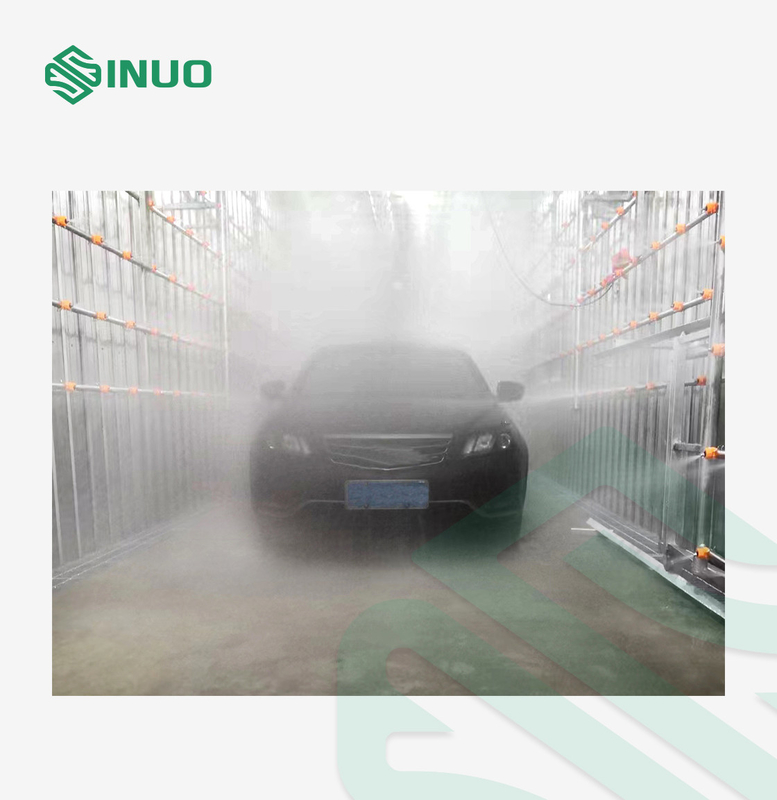

O teste da chuva é realizado em uma sala especial da chuva. A intensidade de precipitação é 5-12mm/min, e o sentido é em um ângulo de 0-45 graus do vertical.

3. Parâmetro projetado

3.1. Função de sistema: É usada para o teste da chuva do desempenho da selagem do veículo. Aproprie às dimensões do veículo

3.2. Intensidade da chuva: a média da parte dianteira é 7-12±1mm/min, e a média dos dois lados, superior, mais baixo e traseiro é 5-8±1mm/min. A intensidade da chuva de cada parte pode ser ajustada manualmente e indicado no painel de controle.

3.3. Fonte de alimentação: C.A. 380V±5% de cinco fios trifásico 50Hz

3.4. Pressão da injeção do bocal: 275kPa±10kPa

3.5. Calibre de pressão: Instale um calibre de pressão na tomada da bomba de água, pressão: 0~0.5MPa.

3.6. Medidor de fluxo: Um medidor de fluxo é instalado atrás da válvula de regulamento do fluxo da tomada da bomba de água, o fluxo total: 0~150m3/h, e seis grupos de medidores de fluxo eletromagnéticos são adicionados às tubulações do ramo para indicar o fluxo de cada superfície.

3.7. Chovendo o tempo: 1~60min.

3.8. A dimensão exterior do suporte do pulverizador da sala de teste da chuva (altura do × da largura do × do comprimento): aproximadamente ~11000 × 4500mm do × 4000.

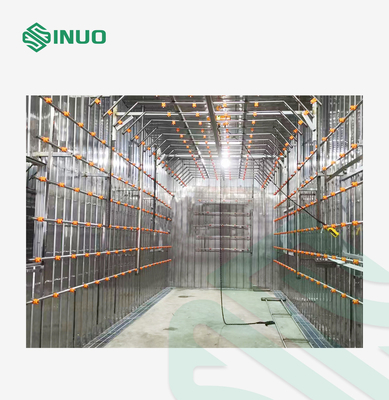

3.9. O quadro da sala de teste da chuva adota o cinema ao ar livre e o tipo reverso-para fora projeto do corpo do sistema, deixando um furo da porta para que os veículos entrem e retirem, mas nenhuma porta é instalada. O tamanho do corpo do sistema é projetado de acordo com um carro de bombeiros de 6 medidores, e o quadro é feito da tubulação quadrada galvanizada a quente. A parede interna da parede é feita de 304 de aço inoxidável, a espessura é 0.426mm, a parede exterior é feita da placa de aço da cor cinzento-branca, a espessura é 0.426mm, os lados esquerdos e direitos da parede são adicionados com as duas janelas de observação de 1800*1200mm cada, e o quadro é feito do tubo quadrado galvanizado a quente como um quadro do apoio.

Introdução de características da estrutura

4. Exigências da estrutura

4.1. Baseado nos princípios de confiança avançada, a economia e a praticabilidade, consideram inteiramente as características do produto, adotam ativamente tecnologia avançada e madura e equipamento, para melhorar a capacidade da detecção do selo de água do workpiece, para fazer este índice cumprir as exigências técnicas especificadas, e aumentam a adaptação de testes do produto. Ao mesmo tempo, nós igualmente tomamos em consideração a proximidade da manutenção e a conveniência do equipamento.

4.2. Nosso projeto consegue uma disposição razoável, logística lisa, e paga a atenção às medidas de poupança de energia pelo equipamento e ao uso racional da energia.

4.3. Este sistema de teste executa as políticas nacionais e os regulamentos na proteção ambiental, trabalha a segurança e a saúde, e o projeto inteiro encontra os padrões de emissão nacionais e padrões da higiene industrial.

4.4. A seleção do equipamento e dos materiais é principalmente doméstica, para conseguir a finalidade de ser econômica, razoável, segura e avançada.

4.5. Exigências principais da disposição:

Pode ser adaptado aos vários modelos. A parte superior da estrutura da tubulação do pulverizador pode ser ajustada para cima e para baixo, a parte dianteira esquerda e direita é fixa, e a parte traseira é um tipo da tradução da aleta. Todas as tubulações do pulverizador e as tubulações de água na sala da chuva são feitas de aço inoxidável. Pode assegurar-se de que todos os tipos dos veículos possam conduzir com ela sós.

Para estes nove ângulos oblíquos, de acordo com o padrão convencional do teste, o teste paralelo da chuva do ângulo é mais do que 3H, e os ângulos restantes são pulverizados geralmente por 10 minutos, e cada estado é repetido 5 vezes. Isto pode ser ajustado pelo programa (a época de pulverização da água de cada estado e pelo número de ciclos de pulverização da água em cada estado). No tela táctil, os programas de teste de cada empresa podem igualmente ser editados e salvar, de modo que o teste possa ser chamado a próxima vez.

5. Descrição, desempenho e parâmetros de sistema

5,1 dispositivo do chuveiro de chuva

O dispositivo do chuveiro de chuva inclui principalmente: bomba de água, válvula de regulamento automática da pressão, calibre de pressão da água (ou sensor da pressão de água), encanamento principal, encanamento do ramo, medidor de fluxo eletromagnético, sensor da pressão, válvula de regulamento do fluxo, cremalheira do bocal, de tubulação do bocal, sistema movente da cremalheira de tubulação do bocal, sistema de controlo eletrônico, etc.

5.1.1 a intensidade média da chuva na parte dianteira do corpo do veículo é (12±1) mm/min, e a intensidade média da chuva no lado, na parte traseira, na parte superior e na parte inferior do corpo do veículo é (8±1) mm/min. A intensidade da chuva pode ser ajustada ajustando a válvula.

5.1.2 o ajuste da pressão da fonte de água da bomba de água precisa de assegurar-se de que a pressão da tomada da água do bocal seja 150kPa±10kPa. O número de bombas configuradas, de cabeça, de fluxo e de diâmetro da tubulação deve cumprir as exigências do sistema. Cada superfície do pulverizador deve cobrir os modelos com as dimensões as maiores envolvidas no teste da chuva, assim como em várias partes inspecionadas de vários modelos, e do comprimento das seções da parte dianteira, as médias e as traseiras do chuveiro de chuva para adaptar-se às mudanças na forma e no tamanho do veículo.

5.1.3 o dispositivo do chuveiro de chuva deve assegurar-se de que a água esteja pulverizada no veículo dos sentidos da parte dianteira, os traseiros, os inferiores, os laterais e os superiores para evitar cantos inoperantes do pulverizador de água, e se assegure de que a pressão e o fluxo do pulverizador de água correspondam a cada peça do veículo para encontrar os padrões: Exigências de QC/T 476-2007.

5.1.4 a estrutura do quadro do encanamento do chuveiro de chuva é simples e bonita ao assegurar antiferrugem e aoprova.

5,2 sistema de sistema de extinção de incêndios

Material do encanamento: A tubulação principal adota a tubulação de aço inoxidável, a tubulação do ramo adota a tubulação de aço inoxidável, a válvula de controle adota a válvula de borboleta, e o encanamento é equipado com o calibre de pressão e o medidor de fluxo. Assegure-se de que o equipamento se opere normalmente. As tubulações do ramo são arranjadas uniformemente para assegurar mesmo a precipitação no chuveiro de chuva.

5,3 equipamento da chuva

É composto principalmente da bomba de água e seus motor de comando, válvula de regulamento da pressão, válvula de regulador de pressão, válvula cortada, calibre de pressão, medidor de fluxo, acessórios do encanamento da água, bocal, reservatório, suporte e dispositivo de regulamento da movimentação do quadro do bocal.

5.3.1 o calibre de pressão de A é exigido na tomada da água da bomba para indicar a pressão da fonte de água do sistema.

5.3.2 o medidor de fluxo de A é instalado de modo que a fonte de água possa ser agarrada a qualquer hora.

5.3.3 a válvula de regulamento da pressão de A é instalada no sistema tranquilo para ajustar e controlar o fluxo e a pressão.

5.3.4 arranje válvulas manuais no encanamento principal e no encanamento do ramo para controlar independentemente a detecção da parede dianteira, da parede lateral, de tampa superior e de parede traseira, para abrir ou fechar um determinado conjunto do pulverizador.

5.3.5 o projeto da tubulação do pulverizador deve assegurar-se de que seja fácil instalar, reparar e manter. Todas as tubulações do pulverizador são projetadas em um formulário fixo, e os bocais estão em um formulário que possa rapidamente ser substituído (o material do bocal é 304 de aço inoxidável, e a braçadeira é polipropileno).

5.3.6 nós consideramos a conveniência da substituição do bocal e do bloqueio de cancelamento, assim que o projeto é fácil de manter e reparar.

5.3.7 a fonte de água da bomba é exigida para ser dividida em seis ramos através do encanamento, que são fornecidos respectivamente à parede dianteira, à parede traseira, à tampa superior, à parede esquerda e ao conjunto direito do pulverizador de água da parede. E um ramo como uma tubulação de dreno (usada ao limpar e ao mudar a água).

5.3.8 há uma válvula de dreno manual para assegurar-se de que não haja nenhuma água na rede da tubulação depois que o sistema é fechado, isto é, a água na rede da tubulação pode completamente ser descarregada e pode ser descarregada no sistema do tratamento da água

5,6 aparelho filtrante

Um Y-tipo filtro é adicionado na tomada da água do tanque de água, assim que o projeto não usa nenhuma água de circulação, fonte de água da torneira, nenhuma água de esgoto e a água enlameada, e recomenda-se não usar um dispositivo do filtro da dois-camada.

5,7 parâmetros da bomba

5.7.1 as bombas são arranjadas centralmente na casa de bomba, o conjunto da bomba é fornecido com a vibração que umedece dispositivos, e a fundação é 100mm mais alto do que a terra;

5.7.2 bomba de água centrífuga da fonte de água: Shanghai Kaiquan

5.7.3 bomba de água: caudal Q: 120m3/h, cabeça H: 50 M, poder: 11 quilowatts, quantidade: 1 para o uso e 1 para o backup (padrão do setor)

5.7.4 bomba de água de esgoto: 2.2KW, bomba de água de esgoto dobro-dimensional, 18M2/H, quantidade: 1 grupo

5,8 sistema de controlo mecânico

5.8.1 a escala do pulverizador pode ser ajustada pelo controlador. O pulverizador superior pode ser ajustado para cima e para baixo devido à grande diferença na altura do veículo. O nível impermeável do motor alcança IP55. O comprimento das tubulações do pulverizador superior e lateral é aproximadamente 8500mm.

5.8.2 sistema de levantamento do mecanismo

5.8.2.1 para cima e para baixo o curso da estrutura de levantamento superior é aproximadamente 1200mm, e a estrutura elétrica da grua é adotada: o redutor, o fio de aço, o motor cônico, e o scissor-tipo braços mecânicos são instalados respectivamente em ambos os lados para conectar com a armação de aço da casa, como guia ao levantar para cima e para baixo.

Redutor de 5.8.2.2: Adota o mecanismo helicoidal da transmissão da engrenagem da fixo-linha central, e as engrenagens e os eixos de engrenagem são feitos do aço de liga com tratamento térmico. Equipado com um interruptor de limite para impedir que o mecanismo de levantamento caia incontroladamente.

Corda de fio de aço de 5.8.2.3: É um tipo de corda de fio do levantamento, que assegura a durabilidade. Motor cônico: O motor de levantamento adota um rotor cônico do grande torque dinâmico para quebrar o motor assíncrono, e nenhum freio externo é exigido.

Tonelagem de levantamento de 5.8.2.4: sobre 2T
