Câmara de alta temperatura do teste da sala de teste IPX9 do pulverizador da água do IEC 61851 de EVSE

Câmara de alta temperatura do teste da sala de teste IPX9 do pulverizador da água do IEC 61851 de EVSE

Nome da marca:	Sinuo
Número do modelo:	SN4412-36CBM
MOQ:	1
preço:	Customized
Condições de pagamento:	T/T
Capacidade de abastecimento:	1 grupo/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Calibration Certificate (Cost Additional)

tamanho interno da câmara:

3000*4000*3000MM (D*W*H)

O tamanho da amostra o maior:

2100x900x1000 milímetro (HxWxL)

O tamanho da amostra o menor:

500*500*500 milímetro (HxWxL)

Temperatura da água do pulverizador:

RT~90℃ pode ser ajustado

Pressão do pulverizador de água:

8000~10000Kpa

Fluxo do pulverizador de água:

14~16L/min

Padrão cumprido:

IEC 61851

Termo de garantia:

Um ano

Detalhes da embalagem:

Outro

Habilidade da fonte:

1 grupo/mês

Destacar:

Sala de teste do pulverizador da água de EVSE

Sala de teste do pulverizador da água do IEC 61851

Câmara de alta temperatura do teste de EVSE

Descrição do produto

Sala de teste de alta temperatura de alta pressão do ingresso da água do IEC 61851-22 EVSE IPX9

Padrões & cláusulas cumpridos

Este fósforo jorrando da sala de teste da água de alta temperatura de alta pressão do IPX9K das pessoas sem marcação as exigências do teste IPX9, do IEC 60529 é exigido por IEC 61851-22 Claus 8,4, lata usada para testar sistemas de carregamento do veículo elétrico.

Parâmetros técnicos

Tamanho de quadro interno	300040003000MM (DWH)
Tamanho de quadro exterior	Aproximadamente 400050004000 milímetro (DWH) (casa, canal de drenagem e usuários de vidro da engenharia da terra para segurar sós).
A amostra a maior do usuário	2100x900x1000 milímetro (HxWxL); Peso da amostra: 500KG
A amostra a menor do usuário	500500500 milímetro (HxWxL); Peso da amostra: 30KG
Sistema de sistema de extinção de incêndios	Composto de uma bomba de água de alta pressão e de alta temperatura italiana, de um calibre de pressão de alta pressão e de alta temperatura da água, de uma válvula de solenoide de alta pressão e de alta temperatura, e de uma tubulação hidráulica de alta pressão e de alta temperatura.
Temperatura da água do pulverizador	RT~90℃ pode ser ajustado (o RT está a uma temperatura ambiental)
Ângulo de pulverizador	O pulverizador pode cobrir a superfície inteira da amostra, e o ângulo de pulverizador é perpendicular à superfície da amostra.
Pressão do pulverizador de água	8000~10000Kpa
Fluxo do pulverizador de água	14~16L/min
A distância entre o bocal e a amostra	175±25mm
Tempo do pulverizador de água	30S/m2 (pode ser ajustado)
Controle de tempo da operação	1s~9999h59min59s (ajustável)
Recebendo a superfície	Lados superiores e circunvizinhos do produto
Calibre de pressão do pulverizador de água	Pode indicar a pressão do pulverizador de água
Sistema de controlo	O sistema de controlo do tela táctil independentemente é pesquisado e desenvolvido por nossa empresa.
Tanque de água de aquecimento (incubadora)	1 PC
Levar do carro da amostra	500kg
Número de bocais	3 PCes, um instalados na parte superior para pulverizar a superfície superior da amostra; um instalado no lado para pulverizar a superfície em torno da amostra; e final instalado na parte inferior para pulverizar a superfície inferior da amostra.

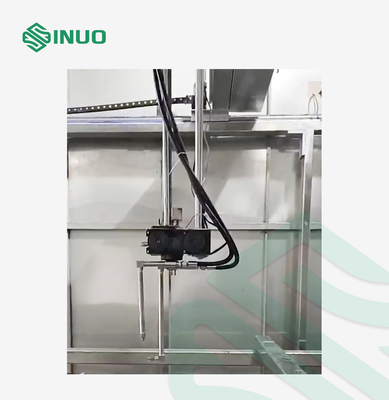

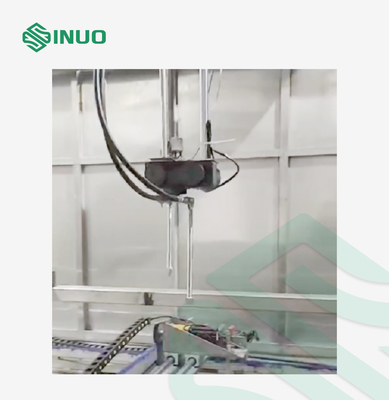

Trajetória do pulverizador	Tome a trajetória S-dada forma de corrida como o princípio de movimento do jato, e use quatro servos motores para projetar o braço do robô terminar o pulverizador de água em 5 lados. Com o 30S pelo medidor do M2 como o tempo do teste da referência básica, a trajetória inteira pode ser ajustada para terminar o tempo, e pode ajustar-se em 150-300S (5 medidores quadrados). Ao ajustar-se, o operador pode entrar o tamanho de acordo com as dimensões, o comprimento, a largura e a altura do produto. O sistema de manipulador termina automaticamente a pista de atletismo do teste para testes em ordem. Depois que o teste é terminado, o braço retorna ao ponto original e o dispositivo tem alertas sadios e claros.
Método da colocação da amostra	1. Adote uma empilhadeira para carregar e descarregar amostras, e o cliente da empilhadeira prepará-la-á pelo usuário (o fornecedor fornece especificações); 2. Adote o veículo aéreo para levantar as amostras à porta do equipamento, e peça então o caminhão manual da amostra para avançar ao espaço do teste. Depois que a porta é fechado, o sistema alerta que um teste formal pode ser realizado.
Abastecimento de água puro	Forneça o equipamento puro da água 50L/H, forneça o nascente de água para o aquecimento, e pulverize a água para reciclar.
Fonte de alimentação	De cinco fios trifásico de AC380V, 50Hz; poder: sobre 100KW (nenhuma carga); equipado com um interruptor do ar 120A separadamente, o interruptor do ar deve ter terminais do fio, e o cabo de alimentação é medidores do quadrado ≥50.
Sistema circulatório da água	1) O nascente de água não pode ser reciclado (porque o nascente de água está sujo depois que a bateria é testada, se recomenda drenar a água usada ao tanque da água de esgoto). 2) Se o usuário considera a água que recicla, prepare por favor a associação do retorno e a associação limpa adiantado; 3) O usuário do encanamento preparar-se-á adiantado; 4) O tamanho da associação do retorno: 100010001500mm (DWH) 5) O tamanho do tanque de água claro: 100010001200mm (DWH) 6) Dispositivo da filtragem da água (opcional) Se os usuários consideram a água que recicla, prepare por favor a associação do retorno e a associação limpa adiantado.
Dispositivo do filtro de água (opcional, o custo é adicional)	Depois que a água nos fluxos de processo do teste na associação do retorno, a água na associação limpa está bombeada no tanque do filtro de saco pela bomba de água limpa da associação, e a água filtrada está retornada ao tanque de água.
Material da estrutura
Bocal	Tubulação hidráulica de aço inoxidável do SUS 304
Tanque de água	SUS 304 de aço inoxidável
Acessórios elétricos do controle	Adote tipos conhecidos internacionais tais como Schneider e Omron

Vista geral do equipamento

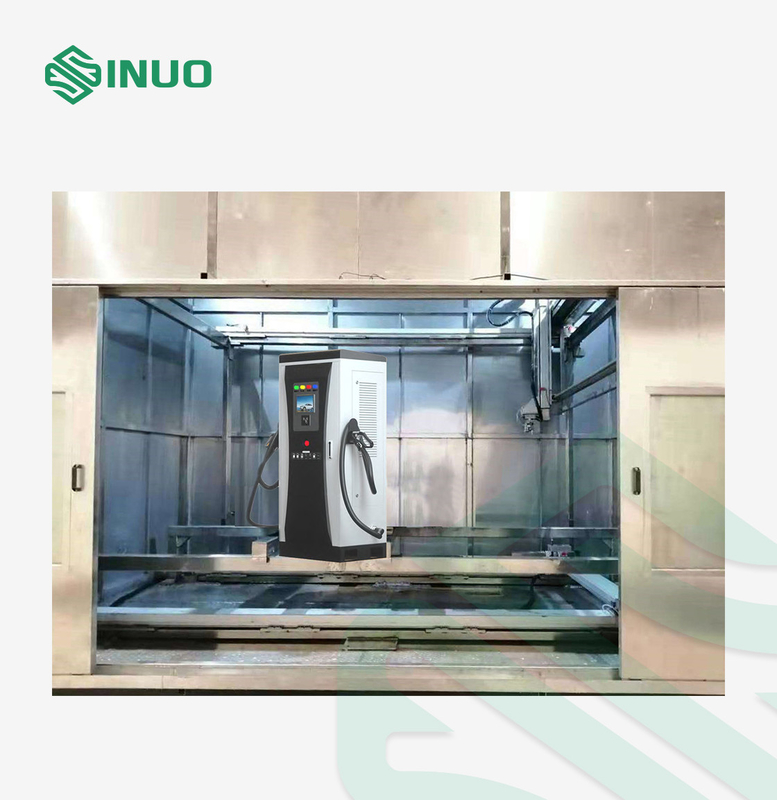

A sala de teste é composta por um banco do teste, de um tanque de armazenamento da água, de uma caixa de controle, de uma zona intermédia de secagem do produto e de um sistema de pulverizador. As dimensões da sala de teste podem ser personalizadas de acordo com as amostras específicas do cliente.

Sistema de aquecimento:

O fio de aquecimento usado na alta frequência é muito importante neste sistema. A seleção material imprópria do tubo de aquecimento tem uma vida útil curto e é inclinada procura um caminho mais curto do funil. É extremamente incômoda e afligindo para usuários com exigências altas, e afeta seriamente o progresso da inspeção da produção. Por este motivo, a empresa desenvolveu o novo tipo o mais atrasado de quadro de aquecimento cerâmico. O material cerâmico tem a resistência de alta temperatura, boa isolação, e não causará o escapamento e não o procura um caminho mais curto. O fio de aquecimento introduzido do meio é importado de Alemanha, e o diâmetro de fio é grosso com resistência de alta temperatura e resistência ardente seca. O tubo de vidro de quartzo é introduzido no meio do fio de aquecimento. Sua função importante for impedir que o fio de aquecimento se torne macio e se caia para baixo quando as queimaduras de aquecimento do fio vermelhas, conduzindo ao curto-circuito causado pelo contato entre o fio de aquecimento e o metal da câmara interna.

Câmara de alta temperatura do teste da sala de teste IPX9 do pulverizador da água do IEC 61851 de EVSE 0

(Tubulação de aquecimento do tanque de água)

Câmara de alta temperatura do teste da sala de teste IPX9 do pulverizador da água do IEC 61851 de EVSE 1

(Itália importou a alta temperatura e a bomba de água de alta pressão)

Câmara de alta temperatura do teste da sala de teste IPX9 do pulverizador da água do IEC 61851 de EVSE 2

(Medidor de fluxo eletrônico de alta temperatura e de alta pressão)

Câmara de alta temperatura do teste da sala de teste IPX9 do pulverizador da água do IEC 61851 de EVSE 3

(Suporte do bocal e da amostra)

Câmara de alta temperatura do teste da sala de teste IPX9 do pulverizador da água do IEC 61851 de EVSE 4

(Sensor da calibração da pressão de água)

Câmara de alta temperatura do teste da sala de teste IPX9 do pulverizador da água do IEC 61851 de EVSE 5

(Sensor da calibração da pressão de água)

Configuração principal

Nome	Tipo e origem	Quantidade	Unidade
Controlador de tela táctil	Siemens	1	Ajuste
Contator da C.A.	França Schneider	1	PC
Relé intermediário	França Schneider	1	PC
Filtro	Taiwan	1	PC
Motor da plataforma giratória	Taiwan STS	1	PC
Sensor	Taiwan Fotek	1	PC
Botão de aço inoxidável com luz	China	1	PC
Fusível	Fuji	1	PC
Interruptor de alimentação principal	França Schneider	1	PC
Válvula de solenoide de alta pressão	Itália milivolt	5	PC
Encanamento da relação	tubulação 304 hidráulica de aço inoxidável	5	PC
Controlador do PLC	Siemens	1	PC
Medidor de fluxo eletrônico	China	1	PC
Sensor eletrônico da pressão	Sinuo	1	PC
Motor	Taiwan STS	1	Ajuste
Bomba de atuador	FALCÃO	1	PC
