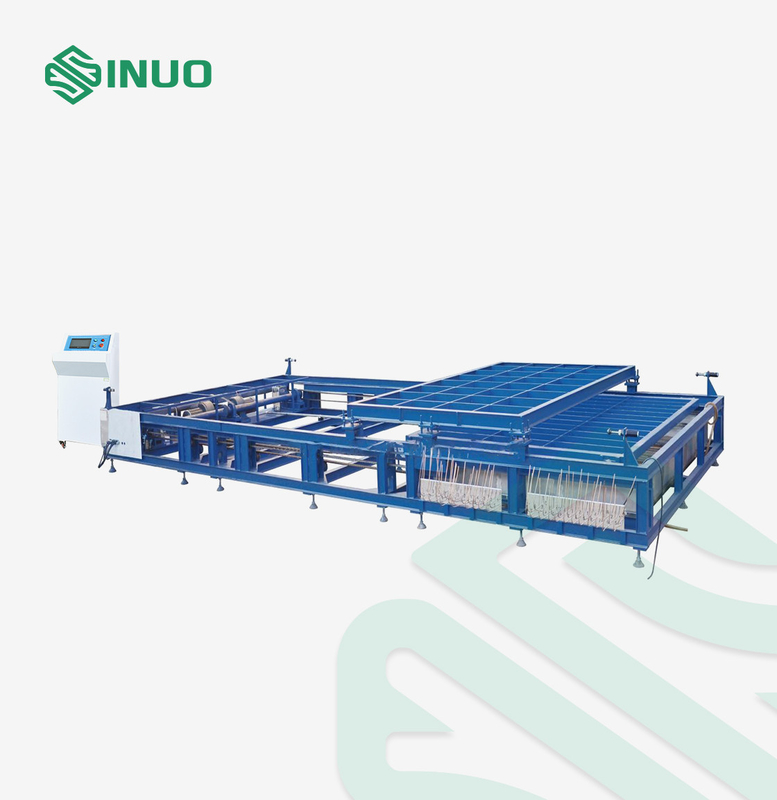

Equipamento de testes externo da exposição do fogo do equipamento de testes da bateria do UL 2580 EV

Equipamento de testes externo da exposição do fogo do bloco da bateria do veículo elétrico do UL 2580

Padrões & cláusulas cumpridos

O equipamento de testes externo da exposição do fogo do bloco da bateria combina as exigências da cláusula 42 do UL 2580, do anexo 8E do ECE R100, etc.

Parâmetros técnicos

1. Exigências padrão relevantes do teste

1,1 o equipamento de testes externo da exposição do fogo do bloco da bateria combina as exigências da cláusula 42 do UL 2580, do anexo 8E do ECE R100, etc. O objeto de teste é os blocos ou os sistemas elétricos da bateria do veículo de estrada.

1,2 a temperatura do ambiente de teste está acima de 0℃, a velocidade do vento não é mais do que 2.5km/h, e a exigência do SOC do bloco da bateria está acima de 50%

1,3 no teste, o tamanho da placa lisa que contém a gasolina excede o tamanho horizontal do objeto de teste por 20cm, mas não mais de 50cm. A altura da bandeja não deve ser mais alta de 8cm acima da superfície da gasolina. O objeto de teste deve ser centrado. A distância entre o nível de líquido da gasolina e a parte inferior do objeto de teste foi ajustada a 50 cm. Encha a parte inferior da bandeja com água. O diagrama esquemático do fogo externo é mostrado na figura:

1,4 a primeira fase: pré-aquecimento. Inflame a gasolina pelo menos 3m longe do objeto de teste, e após 60 segundos do aquecimento, lugar a bandeja de óleo sob o dispositivo sob o teste. Se a placa lisa da gasolina é demasiado grande mover, mover o objeto de teste e o suporte

1,5 a segunda etapa: combustão direta. Os assuntos de teste são expostos diretamente para arder por 70 segundos

1,6 a terceira fase: combustão indireta. Põe o defletor refratário sobre a bandeja de óleo. Os assuntos de teste testam neste estado por 60 segundos. Ou de comm acordo, continue a ser exposto diretamente à chama para 60s. A ripa refratária é feita de tijolos refratários padrão. O tamanho de malha específico é mostrado na figura abaixo. Pode igualmente ser feito de materiais refratários com referência a este tamanho.

Resistência de fogo: (Seger-Kegel) SK 30

Composição A12O3: 30-33%

Porosidade (Po): 20-22% volume

Densidade: 1900-2000kg/m3

Área eficaz do furo: 44,18%

1,7 a quarta fase: Deixe a fonte do fogo. Remova a placa lisa da gasolina ou a amostra e observe-os para 2 horas ou a temperatura de superfície das gotas da amostra abaixo de 45℃.
