| Nome da marca: | Sinuo |
| Número do modelo: | SNE6815C |
| MOQ: | 1 |
| preço: | Customized |
| Condições de pagamento: | T/T |
| Capacidade de abastecimento: | 20 grupos/mês |

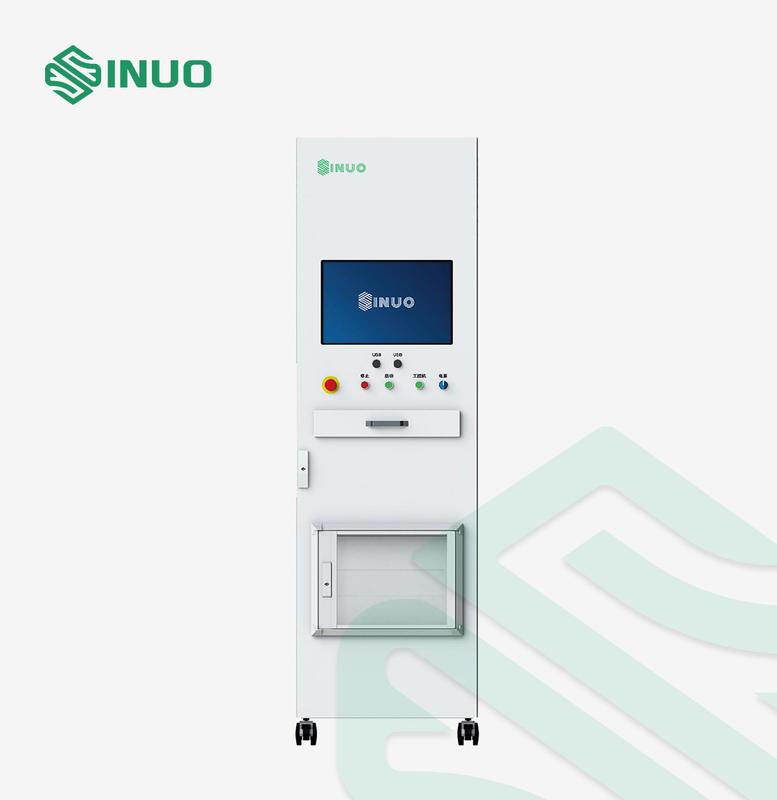

Sistema de teste potencial especial da igualação do veículo elétrico do ISO 6469
Padrões & cláusulas cumpridos
O 6469-1:2019 do ISO propeliu eletricamente veículos de estrada — Especificações de segurança — Parte 1: Sistema recarregável do armazenamento de energia (RESS)
Tomadas do 62196:2020 do IEC, soquete-tomadas, conectores do veículo e carregamento entrada-condutor do veículo dos veículos elétricos
Condições técnicas da segurança do GB 7258-2017 para a operação do veículo motorizado
…
Vista geral do equipamento
Este sistema de teste pode executar o teste potencial da igualação para os componentes de alta tensão dos veículos elétricos durante o processo de conjunto do veículo inteiro. Para assegurar-se de que a diferença potencial entre cada peças condutoras expostas de alta tensão esteja minimizada, nós precisamos de fazer o teste potencial da igualação pelas exigências dos padrões entre cada o escudo de alta tensão das peças e a plataforma elétrica, assim como quaisquer dois expuseram as peças condutoras que podem ser tocadas por povos ao mesmo tempo.
Princípio
1. tome uma corrente especificada de uma fonte de energia sem a carga que não excede 12KV, aplicam-no então entre o fio à terra do porto de carregamento do veículo, o componente expôs o escudo condutor e quadro do veículo, nós calculamos o valor à terra da resistência pela queda de tensão medida.
2. Para testar a resistência da condução entre o fio à terra de cada relação de carregamento do veículo, o escudo condutor exposto das peças e o quadro do veículo com uma distância não mais de 2.5m.
Juiz Conditions
| Não. | Nome | Juiz Conditions |
| 1 | Sistema de bateria + plataforma elétrica | R<40mΩ |
| 2 | Front Dive Motor Controller + plataforma elétrica | R<40mΩ |
| 3 | Dive Motor Controller traseira + plataforma elétrica | R<40mΩ |
| 4 | CDU + plataforma elétrica | R<40mΩ |
| 5 | HVPTC + plataforma elétrica | R<40mΩ |
| 6 | Compressor de alta tensão + plataforma elétrica | R<40mΩ |
| 7 | Terminal de carregamento do PE do soquete da C.A. + plataforma elétrica | R<40mΩ |
| 8 | Front Drive Motor + plataforma elétrica | R<40mΩ |
| 9 | Motor de movimentação traseiro + plataforma elétrica | R<40mΩ |
Funções principais
1. Multi-canal: Igualação potencial integrada de 10 canais.
2. Visualização ótica: o painel LCD de uma cor verdadeira de 21,5 polegadas é usado, e a relação do processo do teste é visível, que é conveniente para a observação e o julgamento.
3. Plataforma aberta: Equipou-se com a função de edição do programa de teste, a função de edição do projeto do teste, a edição do relatório de teste e a função de impressão, a função de ajuste etc. da permissão do usuário.
4. Função do código de varredura: Pode gravar o número do veículo VIN, o número de VSN e o número principal dos acessórios, e associa automaticamente o código de barras para imprimir o relatório de teste depois que o teste é terminado.
5. gestão da permissão: ajuste de permissão do multi-nível, que é conveniente para a gestão.
6. Gestão de dados: Controle vários dados, proteja a integridade e a segurança dos dados, e tenha as funções tais como a pergunta e a exportação para encontrar as necessidades da gestão de dados da linha de produção.
7. Proteção da segurança: Proteção da sobrecarga, proteção da sobretensão, proteção da sob-tensão, proteção atual do escapamento e proteção da emergência, etc.
8. Dados maciços: Armazenamento de dados e análise maciços do apoio; Embarcadouro do sistema de MES, etc.
9. Partida flexível: Métodos múltiplos da partida do apoio tais como a partida do código de varredura, a partida do botão, a partida remota, etc.
10. julgamento inteligente: Os indicadores chaves têm toda a função de ajustar os limites superiores e mais baixos, automaticamente juiz, e impedem eficazmente a ocorrência de inspeçãos faltadas.
Características de cano principal do equipamento
| Padrões aplicados: | ISO 6469, IEC 62196, etc. |
| Precisão do teste | Precisão básica 1% |
| Braçadeira especial | As braçadeiras do teste da parte alta são adotadas. |
| Otimização da estrutura | A normalização e a personalização são combinadas, a escalabilidade e a segurança são desenvolvidas simultaneamente, a estrutura é simples, e a lógica é clara |
| Aplicabilidade forte | Uma variedade de métodos de suspensão disponível-estão pendurando o trole, acompanhando o trole, a cremalheira de suspensão, o modilhão que penduram, etc. |
| Inteligência alta | Todos os artigos não precisam de ser conectados repetidamente ao cabo da medida, e todos os testes podem ser terminados em uma conexão. |
| Modular | O projeto da arquitetura de sistema é modular e flexível, e o sistema é fácil de atualizar e expandir, e é fácil de manter e promover |
| Personalização flexível | De acordo com as necessidades de clientes, forneça o desenvolvimento e o projeto personalizados de plataformas da indústria, tais como a iluminação de abertura da porta automática, dissipação de calor do condicionamento de ar |
| Construção do local | Gestão da construção do projeto, saber da instalação, eliminação de erros do equipamento, etc. |
Configurações principais
| Fonte de alimentação | 220V±10%, 50Hz±5% |
| Exigências do ambiente de trabalho | 0-45℃, ≤85% |
| Configuração de sistema | Computador industrial destacado + exposição do LCD de uma cor verdadeira de 21,5 polegadas |
| Fonte de alimentação ininterrupta de UPS | |
| Arma de varredura bidimensional de uma dimensão sem fio | |
| Impressora da etiqueta e do recibo | |
| Relação do PLC, relação de USB, interface de rede, relação da luz do alarme, relação do interruptor de pé, relação da impressora, relação da arma do código de barras | |
| Proteção da segurança | O dispositivo não começa a detecção de alta tensão se a arma de carregamento não é obstruída dentro; Desconecte a arma de carregamento no estado da detecção, o dispositivo deve responder a tempo para eliminar a fonte de alimentação ao soquete |
Parâmetros & projetos técnicos do teste
| Canal de teste | 1-10 o canal, mais canais pode ser personalizado. |
| Escala de medição | 0-600mΩ |
| Precisão básica | ±1% |
| Projeto do teste | Teste potencial da igualação | |||||
| A C.A. suporta o teste da tensão | B | C | D | E | F | |
| A C.C. suporta o teste da tensão | Carregador do veículo | Controlador traseiro do motor do TM | Controlador dianteiro do motor do TM | Caixa de distribuição de alta tensão | Calefator de alta tensão do encanamento do PTC | Compressor do condicionamento de ar |
| Teste de resistência da isolação | <500mΩ | |||||
| Projeto do teste | Teste potencial da igualação | ||||
| A C.A. suporta o teste da tensão | G | H | Mim | K | N |
| A C.C. suporta o teste da tensão | Motor do TM da parte dianteira | Conjunto da bateria do poder | Motor traseiro do TM | Fio aterrando portuário de carregamento da C.C. | Fio aterrando portuário de carregamento da C.A. |
| Teste de resistência da isolação | <500mΩ | ||||
